Kromschroder BIO 140KGL-250/235-(69E)E — промышленная газовая горелка — 84199229
BIO 140KGL-250/235-(69E)E · артикул 84199229. Промышленная горелка для работы с горелочным камнем либо удлинённой жаростойкой трубой. Геометрия тоннеля влияет на рабочую характеристику.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 84199229
- Серия
- BIO
- Тип
- Газовая горелка
- Размер горелки
- 140
- Вариант
- Факел
- Длина стальной трубы от фланца печи
- 250 мм
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder BIO 140KGL-250/235-(69E)E — промышленная газовая горелка — 84199229
BIO 140KGL-250/235-(69E)E · артикул 84199229. Промышленная горелка для работы с горелочным камнем либо удлинённой жаростойкой трубой. Геометрия тоннеля влияет на рабочую характеристику.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Газовая горелка |
| Размер горелки | 140 |
| Вариант | Факел |
| Длина стальной трубы от фланца печи | 250 мм |
| Расстояние от фланца печи до передней кромки головки горелки | 235 мм |
| Обозначение головки горелки | 69 |
| Конструктивное исполнение | E |
Применение и подбор
Сопоставьте вид топлива, мощность, температуру воздуха и топки, режим управления и давление в камере сгорания. Название серии не означает пригодность каждого исполнения для всех газов.
Проверьте индекс головки, длины от печного фланца и конструктивную ревизию. Для ремонта важен полный Baustand, а не только типоразмер.
Монтаж и ввод в работу
Монтаж должен учитывать футеровку, тепловое расширение и защиту горелочной трубы. Керамические детали устанавливают без механических напряжений.
Номинальную мощность и требуемые давления сверяют для конкретной головки и конструкции топки; пример мощности из инструкции не переносится на все артикулы.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| BIC / ZIC | Исполнения с керамической трубой. |
| BIO / ZIO | Работа с горелочным камнем или предусмотренной жаростойкой трубой. |
| Индекс головки / длина / Baustand | Отдельные признаки, определяющие комплектность и ремонтные детали. |
FAQ по выбору и эксплуатации
Почему одинаковый типоразмер имеет несколько мощностей?
Рабочая характеристика зависит от головки, топлива, температуры воздуха и топочного устройства. Подбор выполняют по данным конкретного исполнения.
Можно ли заказать вставку только по названию горелки?
Для вставки нужны полный артикул горелки, конструктивная ревизия и позиция на схеме. Совпадения BIC/BIO и номинального размера недостаточно.

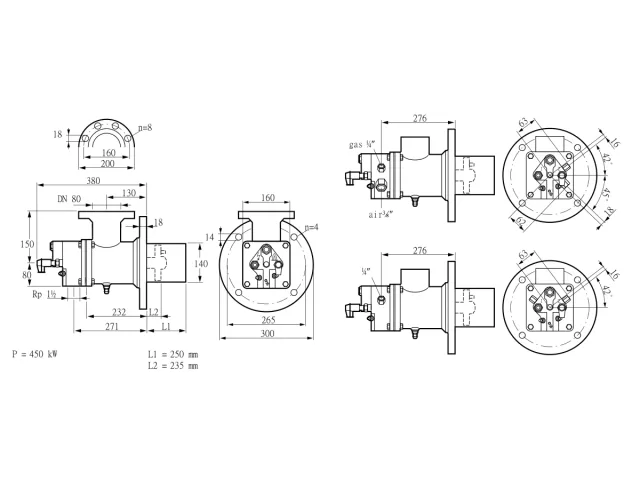

Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- BIO, BIOA, BIOW (RU) — стр. 2, 3.
- BIO, BIOA, BIOW, ZIO, ZIOW (EN) — стр. 41.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder BIO 140KGL-250/235-(69E)E: техническое описание
Kromschroder BIO 140KGL-250/235-(69E)E — газовая горелка. Горелка предназначена для сжигания указанного вида газа в промышленной теплотехнической установке. Геометрия трубы и головки является частью конкретного исполнения для сопряжения с печным пространством.
Область применения по точному коду: размер горелки — 140. Назначение и вид газа нельзя переносить на другое буквенное исполнение серии.
Монтажная геометрия и головка: длина стальной трубы от фланца печи — 250 мм; расстояние от фланца печи до передней кромки головки — 235 мм; обозначение головки горелки — 69; конструктивное исполнение — E. Эти размеры определяют положение головки относительно футеровки и рабочей камеры.
Для подбора необходимы тепловая нагрузка и тип газа, температура печи, размер горелки, длина трубы, вылет головки, её обозначение и исполнение корпуса.
Для заказа и проверки исполнения используют восьмизначный артикул 84199229 и полное обозначение BIO 140KGL-250/235-(69E)E. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения BIO 140KGL-250/235-(69E)E
| Код в обозначении | Параметр | Значение |
|---|---|---|
| BIO | Тип | Газовая горелка |
| 140 | Размер горелки | 140 |
| L | Вариант | Факел |
| -250 | Длина стальной трубы от фланца печи | 250 мм |
| /235 | Расстояние от фланца печи до передней кромки головки горелки | 235 мм |
| -(69 | Обозначение головки горелки | 69 |
| )E | Конструктивное исполнение | E |
Характеристики
- Наименование
- Kromschroder BIO 140KGL-250/235-(69E)E — промышленная газовая горелка — 84199229
- Артикул на сайте
- 84199229
- Артикул производителя
- 84199229
- Серия
- BIO
- Тип
- Газовая горелка
- Размер горелки
- 140
- Вариант
- Факел
- Длина стальной трубы от фланца печи
- 250 мм
- Расстояние от фланца печи до передней кромки головки горелки
- 235 мм
- Обозначение головки горелки
- 69
- Конструктивное исполнение
- E
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | BIO 140KGL-250/235-(69E)E84199229 | BIO 140KG-50/35-(68)E84099907 | BIO 140KGL-300/285-(69E)E84099826 |
|---|---|---|---|
| Вариант | Факел | Не подтверждено | Факел |
| Длина стальной трубы от фланца печи | 250 мм | 50 мм | 300 мм |
| Расстояние от фланца печи до передней кромки головки горелки | 235 мм | 35 мм | 285 мм |
| Обозначение головки горелки | 69 | 68 | 69 |
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
BIO 140KGL-250/235-(69E)E · 84199229 · Baustand: не указан
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 05012009 | Термостойкая керамическая паста, 50 gheat resistant ceramic paste, 50 g | 1 |
| 2 | 04115301 | Угловой штекер ø4 mmangle plug ø4 mm | 1 |
| 3 | 74977636 | Угловой штекер ø4 mm, с подавлением помехangle plug ø4 mm, interference-free | 1 |
| 4 | 34482170 | Свеча зажигания M14x1,25 L35spark plug M14x1,25 L35 | 1 |
| 5 | 74921607 | Пружинный контактный зажимspring clip connector | 1 |
| 7 | 74338915 | Стержень электрода BR 140 L235 Z с продувкойelectrode rod BR 140 L235 Z purged | 1 |
| 8 | 75448285 | Стержень электрода BR 140 L235 копьёelectrode rod BR 140 L235 lance | 1 |
| 9 | 75448286 | Трубка запальной горелки BR 140 L235pilot tube BR 140 L235 | 1 |
| 11 | 75447420 | Смотровое стекло 1/2''sight glass 1/2'' | 1 |
| 12 | 74923479 | Комплект регулятора расхода газа BR 140gas flow adjuster set BR 140 | 1 |
| 13 | 35458565 | Уплотняющий колпачокSealing cap | 1 |
| 14 | 74917280 | Комплект измерительного штуцера G 1/8test nipple set G 1/8 | 1 |
| 15 | 74920292 | Комплект уплотнений BIO 140gasket set BIO 140 | 1 |
| 16 | 74921757 | Уплотнение газового корпуса BR 140 (упаковка: 5 шт.)gas housing gasket BR 140 (VE=5pcs) | 1 |
| 16 | 74922166 | Уплотнение газового корпуса BR 140 (упаковка: 25 шт.)gas housing gasket BR 140 (VE=25pcs) | 1 |
| 17 | 74921766 | Монтажное уплотнение BR 140 (упаковка: 5 шт.)mounting gasket BR 140 (VE=5pcs) | 1 |
| 18 | 74923481 | ''Сопло Комплект BR_L Rp 3/8; d=3,3 (воздух)''''nozzle set BR_L Rp 3/8; d=3,3 (Luft)'' | 1 |
| 19 | 74923482 | ''Сопло Комплект BR Rp 1/4; d=4,5''''nozzle set BR Rp 1/4; d=4,5'' | 1 |
| 19 | 74923483 | Сопло Комплект BR_L Rp 1/4; d=0,76 (пропан)nozzle set BR_L Rp 1/4; d=0,76 (Propan) | 1 |
| 20 | 74338586 | Головка горелки BR 140KGL (69E)burner head BR 140KGL (69E) | 1 |
| 25 | 74954607 | Комплект воздушного корпуса BR 140air housing set BR 140 | 1 |
| 26 | 74970114 | Жаровая труба в сборе BIO 140 250/185burner tube assy. BIO 140 250/185 | 1 |
| 28 | 74927628 | Горелочная вставка BIO 140KGL 235 (69E)burner insert BIO 140KGL 235 (69E) | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
