Kromschroder BIC 125RBL-300/335-(17)E — промышленная газовая горелка — 84034045
BIC 125RBL-300/335-(17)E · артикул 84034045. Горелка промышленной печи с подключением керамического насадка. Выбор насадка, головки и длины связан с конструкцией футеровки.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 84034045
- Серия
- BIC
- Размер горелки
- 125
- Назначение
- Холодный воздух
- Вид газа
- Для природного газа
- Вариант
- Факел
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder BIC 125RBL-300/335-(17)E — промышленная газовая горелка — 84034045
BIC 125RBL-300/335-(17)E · артикул 84034045. Горелка промышленной печи с подключением керамического насадка. Выбор насадка, головки и длины связан с конструкцией футеровки.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Размер горелки | 125 |
| Назначение | Холодный воздух |
| Вид газа | Для природного газа |
| Вариант | Факел |
| Длина стальной трубы от фланца печи | 300 мм |
| Расстояние от фланца печи до передней кромки головки горелки | 335 мм |
| Обозначение головки горелки | 17 |
| Конструктивное исполнение | E |
Применение и подбор
Сопоставьте вид топлива, мощность, температуру воздуха и топки, режим управления и давление в камере сгорания. Название серии не означает пригодность каждого исполнения для всех газов.
Проверьте индекс головки, длины от печного фланца и конструктивную ревизию. Для ремонта важен полный Baustand, а не только типоразмер.
Монтаж и ввод в работу
Монтаж должен учитывать футеровку, тепловое расширение и защиту горелочной трубы. Керамические детали устанавливают без механических напряжений.
Номинальную мощность и требуемые давления сверяют для конкретной головки и конструкции топки; пример мощности из инструкции не переносится на все артикулы.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| BIC / ZIC | Исполнения с керамической трубой. |
| BIO / ZIO | Работа с горелочным камнем или предусмотренной жаростойкой трубой. |
| Индекс головки / длина / Baustand | Отдельные признаки, определяющие комплектность и ремонтные детали. |
FAQ по выбору и эксплуатации
Почему одинаковый типоразмер имеет несколько мощностей?
Рабочая характеристика зависит от головки, топлива, температуры воздуха и топочного устройства. Подбор выполняют по данным конкретного исполнения.
Можно ли заказать вставку только по названию горелки?
Для вставки нужны полный артикул горелки, конструктивная ревизия и позиция на схеме. Совпадения BIC/BIO и номинального размера недостаточно.

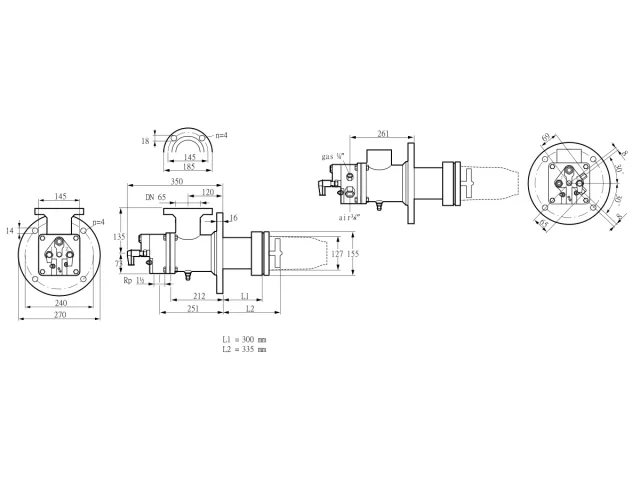

Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- BIC, BICA, BICW (RU) — стр. 2, 3.
- BIC, BICA, BICW, ZIC, ZICW (EN) — стр. 37.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
BIC 125RBL-300/335-(17)E — исполнение оборудования Kromschroder. Артикул производителя: 84034045.
Применение
Горелка предназначена для сжигания указанного вида газа в промышленной теплотехнической установке. Геометрия трубы и головки является частью конкретного исполнения для сопряжения с печным пространством.
Расшифровка обозначения BIC 125RBL-300/335-(17)E
| Код в обозначении | Параметр | Значение |
|---|---|---|
| 125 | Размер горелки | 125 |
| R | Назначение | Холодный воздух |
| B | Вид газа | Для природного газа |
| L | Вариант | Факел |
| -300 | Длина стальной трубы от фланца печи | 300 мм |
| /335 | Расстояние от фланца печи до передней кромки головки горелки | 335 мм |
| -(17 | Обозначение головки горелки | 17 |
| )E | Конструктивное исполнение | E |
Характеристики
- Наименование
- Kromschroder BIC 125RBL-300/335-(17)E — промышленная газовая горелка — 84034045
- Артикул на сайте
- 84034045
- Артикул производителя
- 84034045
- Серия
- BIC
- Размер горелки
- 125
- Назначение
- Холодный воздух
- Вид газа
- Для природного газа
- Вариант
- Факел
- Длина стальной трубы от фланца печи
- 300 мм
- Расстояние от фланца печи до передней кромки головки горелки
- 335 мм
- Обозначение головки горелки
- 17
- Конструктивное исполнение
- E
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | BIC 125RBL-300/335-(17)E84034045 | BIC 125RBL-200/235-(17)E84034035 | BIC 125RBL-400/435-(17)E84034055 |
|---|---|---|---|
| Длина стальной трубы от фланца печи | 300 мм | 200 мм | 400 мм |
| Расстояние от фланца печи до передней кромки головки горелки | 335 мм | 235 мм | 435 мм |
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
BIC 125RBL-300/335-(17)E · 84034045 · Baustand: E
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 05012009 | Термостойкая керамическая паста, 50 gheat resistant ceramic paste, 50 g | 1 |
| 2 | 04115301 | Угловой штекер ø4 mmangle plug ø4 mm | 1 |
| 3 | 74977636 | Угловой штекер ø4 mm, с подавлением помехangle plug ø4 mm, interference-free | 1 |
| 4 | 34482170 | Свеча зажигания M14x1,25 L35spark plug M14x1,25 L35 | 1 |
| 5 | 74921607 | Пружинный контактный зажимspring clip connector | 1 |
| 6 | 74917277 | *Комплект держателя электрода BR125 новый артикул 74927819*electrode holder set BR125 NEW 74927819 | 1 |
| 7 | 74338394 | Стержень электрода BR 125 L335 открытое исполнение W:235electrode rod BR 125 L335 open W:235 | 1 |
| 8 | 75448943 | Стержень электрода BR 125 L335 копьёelectrode rod BR 125 L335 lance | 1 |
| 9 | 75448947 | Трубка запальной горелки BR 125 L335pilot tube BR 125 L335 | 1 |
| 11 | 75447420 | Смотровое стекло 1/2''sight glass 1/2'' | 1 |
| 12 | 74922742 | Комплект регулятора расхода газа BR 125gas flow adjuster set BR 125 | 1 |
| 13 | 35458565 | Уплотняющий колпачокSealing cap | 1 |
| 14 | 74917280 | Комплект измерительного штуцера G 1/8test nipple set G 1/8 | 1 |
| 15 | 74922743 | Комплект уплотнений BIC 125gasket set BIC 125 | 1 |
| 16 | 74921756 | Уплотнение газового корпуса BR 125 (упаковка: 5 шт.)gas housing gasket BR 125 (VE=5pcs) | 1 |
| 16 | 74922282 | Уплотнение газового корпуса BR 125 (упаковка: 25 шт.)gas housing gasket BR 125 (VE=25pcs) | 1 |
| 17 | 74921765 | Монтажное уплотнение BR 125 (упаковка: 5 шт.)mounting gasket BR 125 (VE=5pcs) | 1 |
| 18 | 74923481 | ''Сопло Комплект BR_L Rp 3/8; d=3,3 (воздух)''''nozzle set BR_L Rp 3/8; d=3,3 (Luft)'' | 1 |
| 19 | 74923480 | Сопло Комплект BR_L Rp 1/4; d=0,94 (природный газ)nozzle set BR_L Rp 1/4; d=0,94 (nat.gas) | 1 |
| 20 | 74338463 | Головка горелки BR 125RBL (17)burner head BR 125RBL (17) | 1 |
| 25 | 74955916 | Комплект воздушного корпуса BR 125air housing set BR 125 | 1 |
| 26 | 74972443 | Удлинитель горелки BIC 125 L300burner extension BIC 125 L300 | 1 |
| 27 | 75456060 | Зажимное кольцо BIC 125clamping ring BIC 125 | 1 |
| 28 | 74972679 | Горелочная вставка BIC 125RBL 335 (17)burner insert BIC 125RBL 335 (17) | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
