Kromschroder BIC 80LB-0/35-(59)F — промышленная газовая горелка — 84032119
BIC 80LB-0/35-(59)F · артикул 84032119. Горелка промышленной печи с подключением керамического насадка. Выбор насадка, головки и длины связан с конструкцией футеровки.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 84032119
- Серия
- BIC
- Размер горелки
- 80
- Назначение
- Для высокого избытка воздуха и широкого диапазона розжига
- Вид газа
- Для природного газа
- Длина стальной трубы от фланца печи
- 0 мм
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder BIC 80LB-0/35-(59)F — промышленная газовая горелка — 84032119
BIC 80LB-0/35-(59)F · артикул 84032119. Горелка промышленной печи с подключением керамического насадка. Выбор насадка, головки и длины связан с конструкцией футеровки.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Размер горелки | 80 |
| Назначение | Для высокого избытка воздуха и широкого диапазона розжига |
| Вид газа | Для природного газа |
| Длина стальной трубы от фланца печи | 0 мм |
| Расстояние от фланца печи до передней кромки головки горелки | 35 мм |
| Обозначение головки горелки | 59 |
| Конструктивное исполнение | F |
Применение и подбор
Сопоставьте вид топлива, мощность, температуру воздуха и топки, режим управления и давление в камере сгорания. Название серии не означает пригодность каждого исполнения для всех газов.
Проверьте индекс головки, длины от печного фланца и конструктивную ревизию. Для ремонта важен полный Baustand, а не только типоразмер.
Монтаж и ввод в работу
Монтаж должен учитывать футеровку, тепловое расширение и защиту горелочной трубы. Керамические детали устанавливают без механических напряжений.
Номинальную мощность и требуемые давления сверяют для конкретной головки и конструкции топки; пример мощности из инструкции не переносится на все артикулы.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| BIC / ZIC | Исполнения с керамической трубой. |
| BIO / ZIO | Работа с горелочным камнем или предусмотренной жаростойкой трубой. |
| Индекс головки / длина / Baustand | Отдельные признаки, определяющие комплектность и ремонтные детали. |
FAQ по выбору и эксплуатации
Почему одинаковый типоразмер имеет несколько мощностей?
Рабочая характеристика зависит от головки, топлива, температуры воздуха и топочного устройства. Подбор выполняют по данным конкретного исполнения.
Можно ли заказать вставку только по названию горелки?
Для вставки нужны полный артикул горелки, конструктивная ревизия и позиция на схеме. Совпадения BIC/BIO и номинального размера недостаточно.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- BIC, BICA, BICW (RU) — стр. 2, 3.
- BIC, BICA, BICW, ZIC, ZICW (EN) — стр. 37.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
BIC 80LB-0/35-(59)F — исполнение оборудования Kromschroder. Артикул производителя: 84032119.
Применение
Горелка предназначена для сжигания указанного вида газа в промышленной теплотехнической установке. Геометрия трубы и головки является частью конкретного исполнения для сопряжения с печным пространством.
Расшифровка обозначения BIC 80LB-0/35-(59)F
| Код в обозначении | Параметр | Значение |
|---|---|---|
| 80 | Размер горелки | 80 |
| L | Назначение | Для высокого избытка воздуха и широкого диапазона розжига |
| B | Вид газа | Для природного газа |
| -0 | Длина стальной трубы от фланца печи | 0 мм |
| /35 | Расстояние от фланца печи до передней кромки головки горелки | 35 мм |
| -(59 | Обозначение головки горелки | 59 |
| )F | Конструктивное исполнение | F |
Характеристики
- Наименование
- Kromschroder BIC 80LB-0/35-(59)F — промышленная газовая горелка — 84032119
- Артикул на сайте
- 84032119
- Артикул производителя
- 84032119
- Серия
- BIC
- Размер горелки
- 80
- Назначение
- Для высокого избытка воздуха и широкого диапазона розжига
- Вид газа
- Для природного газа
- Длина стальной трубы от фланца печи
- 0 мм
- Расстояние от фланца печи до передней кромки головки горелки
- 35 мм
- Обозначение головки горелки
- 59
- Конструктивное исполнение
- F
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | BIC 80LB-0/35-(59)F84032119 | BIC 80HML-0/35-(38)F84032115 | BIC 80LB-100/135-(59)F84032129 |
|---|---|---|---|
| Назначение | Для высокого избытка воздуха и широкого диапазона розжига | Для горячего воздуха/высокой температуры печи | Для высокого избытка воздуха и широкого диапазона розжига |
| Вид газа | Для природного газа | Для пропана, пропан-бутана и бутана (со смесителем) | Для природного газа |
| Длина стальной трубы от фланца печи | 0 мм | 0 мм | 100 мм |
| Расстояние от фланца печи до передней кромки головки горелки | 35 мм | 35 мм | 135 мм |
| Обозначение головки горелки | 59 | 38 | 59 |
| Вариант | Не подтверждено | Факел | Не подтверждено |

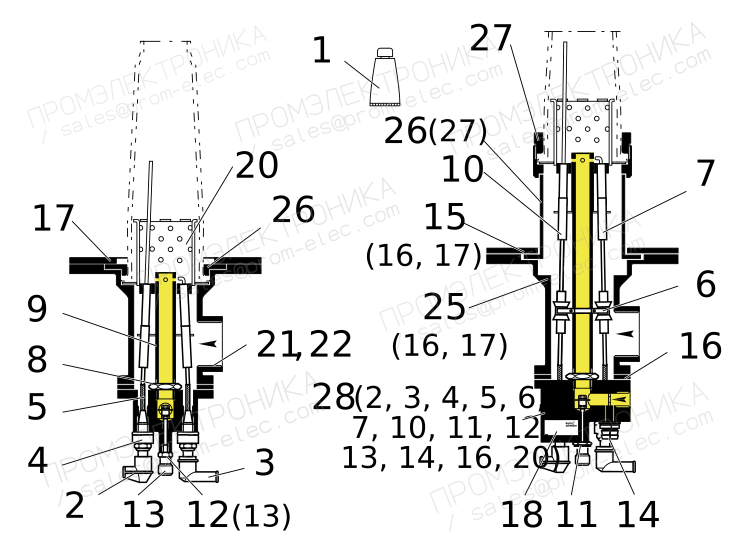

Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
BIC 80LB-0/35-(59)F · 84032119 · Baustand: не указан
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 05012009 | Термостойкая керамическая паста, 50 gheat resistant ceramic paste, 50 g | 1 |
| 2 | 04115301 | Угловой штекер ø4 mmangle plug ø4 mm | 1 |
| 3 | 74977636 | Угловой штекер ø4 mm, с подавлением помехangle plug ø4 mm, interference-free | 1 |
| 4 | 34482170 | Свеча зажигания M14x1,25 L35spark plug M14x1,25 L35 | 1 |
| 5 | 74921607 | Пружинный контактный зажимspring clip connector | 1 |
| 7 | 74340441 | Электрод розжига BR 80L L35 изогнутыйignition electrode BR 80L L35 bended | 1 |
| 8 | 35455932 | Контргайка Газовая труба GLG 100 M20x1counternut gas tube GLG 100 M20x1 | 1 |
| 9 | 75459316 | Газовая труба BR 80L L35gas tube BR 80L L35 | 1 |
| 10 | 74340451 | Ионизационный электрод BR 80L L35flame rod BR 80L L35 | 1 |
| 11 | 75447420 | Смотровое стекло 1/2''sight glass 1/2'' | 1 |
| 12 | 74923437 | Комплект регулятора расхода газа BR 80gas flow adjuster set BR 80 | 1 |
| 13 | 35458565 | Уплотняющий колпачокSealing cap | 1 |
| 14 | 74917280 | Комплект измерительного штуцера G 1/8test nipple set G 1/8 | 1 |
| 15 | 74920286 | Комплект уплотнений BIC 80gasket set BIC 80 | 1 |
| 16 | 74921754 | Уплотнение газового корпуса BR 80 (упаковка: 5 шт.)gas housing gasket BR 80 (VE=5pcs) | 1 |
| 16 | 74922169 | Уплотнение газового корпуса BR 80 (упаковка: 25 шт.)gas housing gasket BR 80 (VE=25pcs) | 1 |
| 17 | 74921763 | Монтажное уплотнение BR 80 (упаковка: 5 шт.)mounting gasket BR 80 (VE=5pcs) | 1 |
| 18 | 74960225 | Табличка обозначения горелки (с обозначением)type code label burner (w. designation) | 1 |
| 20 | 74340436 | Головка горелки BR 80LB (59)burner head BR 80LB (59) | 1 |
| 21 | 35459308 | Воздушная диафрагма BR 80LB d=30,0air orifice BR 80LB d=30,0 | 1 |
| 22 | 35459309 | Воздушная диафрагма BR 80LB d=25,4air orifice BR 80LB d=25,4 | 1 |
| 25 | 74927690 | Комплект воздушного корпуса BR 80Lair housing set BR 80L | 1 |
| 26 | 74956682 | Комплект монтажного фланца для TSC 80mounting flange set for TSC 80 | 1 |
| 28 | 74927689 | Горелочная вставка BIC 80LB 35 (59)burner insert BIC 80LB 35 (59) | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
