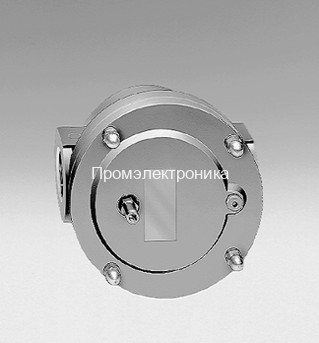

Kromschroder GFK 80F10-6
GFK 80F10-6 · артикул 81943190. Газовый фильтр для очистки горючих газов и воздуха для горения перед арматурой и оборудованием.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 81943190
- Серия
- GFK
- Тип
- Газовый фильтр
- Номинальный диаметр
- DN 80
- Присоединение к трубопроводу
- Фланец по ISO 7005
- Входное давление
- Максимальное входное давление pu: 1 bar
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder GFK 80F10-6
GFK 80F10-6 · артикул 81943190. Газовый фильтр для очистки горючих газов и воздуха для горения перед арматурой и оборудованием.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Газовый фильтр |
| Номинальный диаметр | DN 80 |
| Присоединение к трубопроводу | Фланец по ISO 7005 |
| Входное давление | Максимальное входное давление pu: 1 bar |
Применение и подбор
Подбирайте фильтр по среде, расходу, рабочему давлению и допустимой потере давления.
Сменный элемент выбирают по точной модели корпуса; одинаковый наружный диаметр не подтверждает совместимость.
Монтаж и ввод в работу
Крышка должна оставаться доступной для извлечения фильтрующего элемента. Предусмотрите место для обслуживания и исключите контакт корпуса со стеной.
После вскрытия корпуса и замены элемента проверяют состояние уплотнения и герметичность по инструкции.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| Резьбовой / фланцевый | Разные присоединения и монтажная длина. |
| Исполнения давления | Допустимое давление определяется полным обозначением и шильдиком. |
FAQ по выбору и эксплуатации
Можно ли выбирать фильтр только по DN?
Нужно учитывать расход и допустимое сопротивление, а также давление и среду.
Нужен ли доступ к крышке после монтажа?
Да, фильтр требует обслуживания. Его размещение должно позволять снять крышку и извлечь элемент без нагрузки на корпус.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder GFK 80F10-6: техническое описание
Kromschroder GFK 80F10-6 — газовый фильтр. Фильтр задерживает твёрдые загрязнения в газовом тракте и защищает расположенные далее клапаны и регуляторы. Он не выполняет функцию регулирования давления.
Корпусное и трубопроводное исполнение: номинальный диаметр — DN 80; присоединение к трубопроводу — фланец по ISO 7005; максимальное входное давление pᵤ — Максимальное входное давление pu: 1 бар. Эти данные определяют возможность установки фильтра в заданный участок рампы.
При подборе проверяют среду, DN, резьбу или фланец, допустимое давление, направление потока, тонкость фильтрации и доступность сменного элемента.
Для заказа и проверки исполнения используют восьмизначный артикул 81943190 и полное обозначение GFK 80F10-6. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения GFK 80F10-6
| Код в обозначении | Параметр | Значение |
|---|---|---|
| GFK | Тип | Газовый фильтр |
| 80 | Номинальный диаметр | DN 80 |
| F | Присоединение к трубопроводу | Фланец по ISO 7005 |
| 10 | Входное давление | Максимальное входное давление pu: 1 bar |
Характеристики
- Наименование
- Kromschroder GFK 80F10-6
- Артикул на сайте
- 3558
- Артикул производителя
- 81943190
- Серия
- GFK
- Тип
- Газовый фильтр
- Номинальный диаметр
- DN 80
- Присоединение к трубопроводу
- Фланец по ISO 7005
- Входное давление
- Максимальное входное давление pu: 1 bar
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | GFK 80F10-681943190 | GFK 65TN40-381941500 | GFK 80F60-681943103 |
|---|---|---|---|
| Номинальный диаметр | DN 80 | DN 65 | DN 80 |
| Присоединение к трубопроводу | Фланец по ISO 7005 | Внутренняя резьба NPT | Фланец по ISO 7005 |
| Входное давление | Максимальное входное давление pu: 1 bar | Максимальное входное давление pu: 58 psig (4 bar) | Максимальное входное давление pu: 6 bar |
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
GFK 80F10-6 · 81943190 · Baustand: не указан
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 74923285 | Комплект запасных частей GFK 80Spare part set GFK 80 | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
