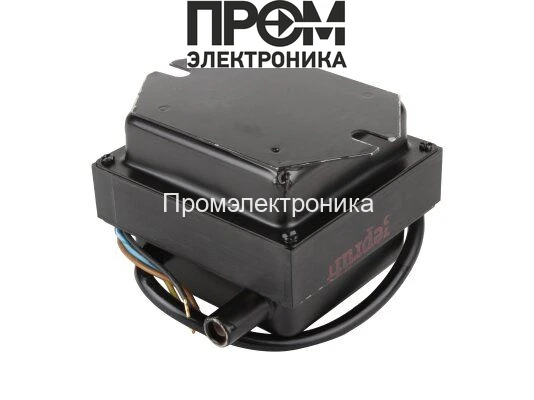

Трансформатор розжига Kromschroder TZI 8-12/100QT

Трансформатор розжига Kromschroder TZI 8-12/100QT — техническое наименование и назначение

Трансформатор розжига Kromschroder TZI 8-12/100QT — это специализированный силовой трансформатор импульсного/постоянного типа для систем поджига газовых и жидкотопливных горелок в промышленных котлах и теплогенерирующем оборудовании. Основная задача устройства — обеспечение стабильного высокого напряжения поджига для формирования искрового разряда и запуска горелочного узла; обеспечение надежного и воспроизводимого поджига во всех допустимых эксплуатационных режимах.

Конструктивные особенности и принцип работы

Конструктивно трансформатор представляет собой блок с первичной обмоткой, рассчитанной на сеть 115 В, и вторичной обмоткой, выполненной для формирования импульсного высокого напряжения 8 кВ. Внутренняя компоновка учитывает требование длительной работы без ограничений по циклу, что зафиксировано в спецификации как ED 100%. Масляной ванны или герметичной оболочки в спецификации не указано; корпус рассчитан на монтаж в шкафах горелочного оборудования с защитой по классификации пылевлагозащиты IP 00, то есть без специальной герметизации от влаги и частиц.

Принцип работы базируется на трансформации первичного переменного тока сети в импульсное вторичное высокое напряжение. При подаче на первичную обмотку переменного тока с частотой 50/60 Гц через магнитопровод формируется магнитный поток, который индуцирует во вторичной обмотке напряжение порядка 8 кВ. Для формирования требуемого тока поджига и ограничения энергопередачи используются конструктивные параметры обмоток и сердечника — индуктивность, относительная величина рассеяния и электрическое сопротивление обмоток. Номинальные значения тока вторичной цепи указаны как 12 / 9 мА, что соответствует энергетике искрового разряда, достаточной для воспламенения горючей смеси в типичных зазорах электрода.

В первичной цепи номинальный рабочий ток указан как 1.2 / 0.9 А в зависимости от режима и частоты. Такое сочетание параметров свидетельствует о расчёте на умеренную нагрузочную способность при сохранении ограниченного теплового режима, что совместимо с эксплуатацией в составе автоматических горелочных блоков. Вес около 2 кг упрощает монтаж и учитывает конструктивную жёсткость сердечника и изоляционных систем.

Ключевые технические характеристики

• Напряжение поджига 8 кВ: обеспечивает формирование искрового промежутка при зазорах электродов до типичных 3–6 мм и гарантирует пробой и воспламенение смеси при стандартных давлениях в камере сгорания.
• Ток поджига 12 / 9 мА: контролирует энергию импульса; более высокий ток повышает вероятность устойчивого поджига на загрязнённых или корродированных электродах, но требует соответствующей коммутационной развязки и защиты цепей.
• Первичный ток 1.2 / 0.9 А при 115 В: влияет на тепловыделение и выбор предохранителей/автоматики в цепи питания; значение позволяет рассчитывать нагрузку на трансформатор при длительной работе без перегрева.
• Частота 50 / 60 Гц: совместимость с сетевыми стандартами различных стран упрощает интеграцию в существующие установки без трансформации частоты.
• ED 100% (продолжительность работы): допускает непрерывную эксплуатацию без обязательных пауз, что важно для горелочных установок в непрерывных технологических процессах.
• Класс пылевлагозащиты IP 00: отсутствие защиты от влаги и пыли требует установки в защищённых шкафах или зонах с контролируемым микроклиматом.
• Масса 2 кг: облегчённый корпус облегчает монтаж на держателях и минимизирует механические нагрузки на кабельные коммутации.

Сценарии эксплуатации и преимущества

Как работает схема в типовом применении: при команде автоматики на розжиг срабатывает элемент коммутации (трансформатор подключается к сети 115 В) — формируется вторичный импульс 8 кВ, который через выводы поджига создаёт искровой разряд в камере горения, инициируя воспламенение топлива. Контроль и мониторинг реализуются внешней газовой или топливной автоматикой с учётом времени выдачи импульсов и контроля наличия пламени.

• Интеграция в промышленные котлы: рассчитан на работу в составе автоматических горелочных модулей и панелей управления.
• Совместимость с сетями 50/60 Гц: облегчает использование в международных проектах и модернизации существующих систем.
• Непрерывная эксплуатация (ED100%): уменьшает требования к циклической паузе и упрощает тепловой расчёт при длительных пусках.
• Компактность и масса: упрощают монтаж и обслуживание при ограниченном пространстве шкафа управления.
• Документация: техническая и эксплуатационная документация упрощает проверку параметров и сертификацию в составе машины.

Экспертное заключение

Трансформатор розжига Kromschroder TZI 8-12/100QT подходит для задач обеспечения искрового поджига в стационарных промышленных горелочных системах с питанием 115 В и работой в сетях 50/60 Гц. Модель рассчитана на длительную непрерывную работу при требуемых энергетических параметрах вторичного импульса. При проектировании системы следует предусмотреть защиту от влаги и пыли из‑за классификации IP 00, а также корректный подбор средств коммутации и предохранительной аппаратуры, учитывая первичный ток 1.2 / 0.9 А и вторичный ток поджига 12 / 9 мА. Для анализируемых приложений в котельных и тепловых пунктах трансформатор обеспечивает прогнозируемое поведение при расчётных зазорах и режимах эксплуатации.
