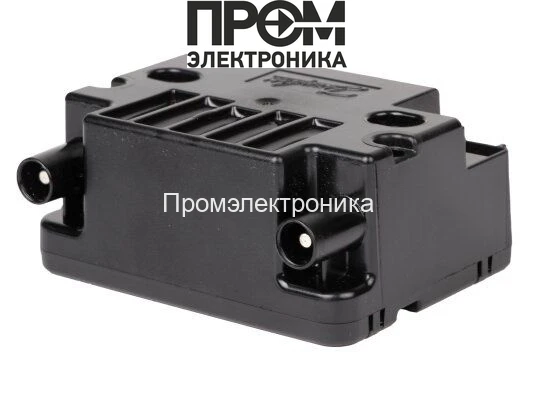

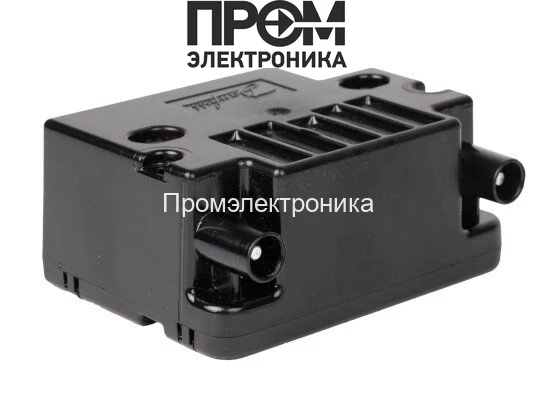

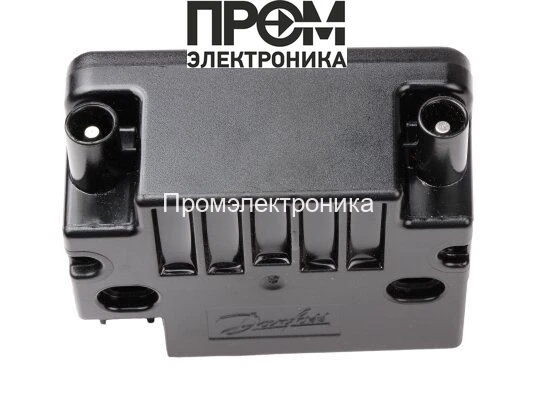

Трансформатор розжига Elco, 65300470

Трансформатор розжига Elco, 65300470 — назначение и область применения

Трансформатор розжига серии Elco 65300470 — это специализированный высоковольтный блок для создания электрического разряда в камерах горения промышленных котлов и горелок. Устройство относится к классу импульсных трансформаторов поджига и предназначено для формирования высоковольтного импульса, необходимого для инициации устойчивого электрического пробоя между электродом и массой или электродом и соплом горелки. Основная функция — обеспечить стабильный поджиг при различной конфигурации горелочного узла.

Конструктивные особенности и принцип работы

Рабочая схема типична для трансформаторов поджига: первичная обмотка питания подключается к сети 230 В, через схему управления и ограничивающие элементы формируется ток в первичной цепи. Вторичная обмотка имеет большой коэффициент трансформации, что позволяет получить напряжение поджига 7.5 кВ на выводе высокого напряжения. Для формирования рабочего импульса применяется классическая индуктивная передача энергии с учётом паразитных ёмкостей и индуктивностей, а также срабатыванием искрового промежутка или высоковольтного наконечника электродов.

Важный аспект — энергопередача за один импульс: при номинальном первичном токе 0.25 А и токе поджига в цепи вторичной стороны 40 мА обеспечивается необходимая плотность заряда для пробоя при типичных зазорах электрод‑сопло. Конструкция учитывает требования к изоляции высоковольтных выводов, минимизации коронирующих потерь и тепловому режиму при кратковременных импульсах. В категории таких изделий стандартна ламинованная сердцевина из электротехнической стали и пропитка обмоток для устойчивости к вибрациям и повышенной влажности.

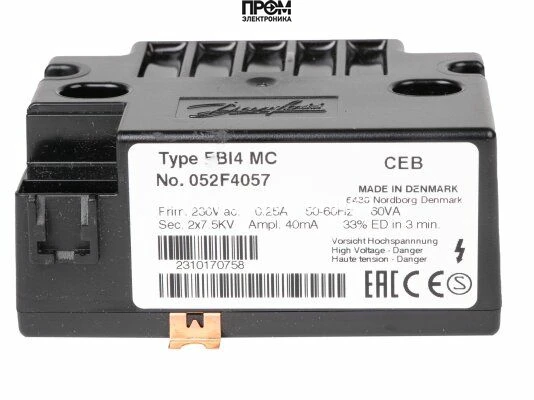

Ключевые технические характеристики

• Напряжение поджига 7.5 кВ: обеспечивает достаточный потенциал для формирования искры при зазорах типичных горелочных систем до нескольких миллиметров, влияет на требования к изоляции и безопасному расстоянию между выводами.
• Сила тока 0.25 А (первичная): определяет тепловую нагрузку на первичную обмотку и совместимость с блоком управления; при этой величине расчетная мощность ограничена, что снижает тепловой поток в стоячем режиме.
• Ток поджига 40 мА (вторичная): характеризует энергию импульса в момент пробоя; достаточен для стабильной инициации пламени при стандартных условиях, но требует контроля состояния электродов и зазоров для предотвращения недозаряда.
• Частота сети 50/60 Гц: совместимость с сетями разных регионов, важна для синхронизации с приводами и системами управления, влияет на условия намагничивания сердечника.
• Электропитание 230 В: стандартное питающее напряжение облегчает интеграцию в промышленные шкафы управления без дополнительных преобразований.
• Продолжительность работы ED 33%: заявленный цикл нагрузки указывает на допустимый режим коротких включений и пауз; при длительной эксплуатации требуется соблюдение интервалов охлаждения во избежание перегрева.
• Вес 3 кг: прямой индикатор компактности и масс-габаритных ограничений при монтаже внутри горелочной секции.

Сценарии эксплуатации и преимущества

Основные сценарии: инициация розжига в промышленном котле при запуске горелочной установки; аварийный повторный поджиг в системах автоматического управления; использование в универсальных горелочных модулях с модуляцией топлива. Трансформатор применим в системах с повторными кратковременными импульсами поджига и при климатических условиях, соответствующих промышленным стандартам по классу защиты (см. техническую документацию производителя).

• Стабильность импульса: обеспечивает воспроизводимый пробой независимо от малых вариаций зазора и состава топлива.
• Совместимость 50/60 Гц и 230 В: упрощает интеграцию в существующие шкафы управления без дополнительных преобразователей.
• Защита от перегрева при ED 33%: снижает риск термической деградации при правильном режиме работы.
• Механическая надёжность: масса и конструкция соответствуют промышленным требованиям к виброустойчивости.

Экспертное заключение

Трансформатор розжига Elco 65300470 отвечает функциональным требованиям узла розжига промышленных горелок: формирование импульса 7.5 кВ при вторичном токе 40 мА и питании от сети 230 В. При соблюдении режима работы ED 33% и технических инструкций по монтажу и заземлению устройство подходит для частых стартовых циклов и циклов аварийного поджига. Рекомендуется проверять состояние высоковольтных наконечников и контролировать тепловой режим при интеграции в системы с повышенной частотой срабатываний.
