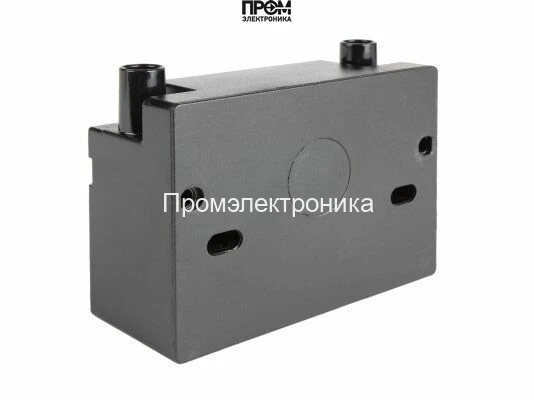

Трансформатор розжига Elco 26/48 ITDZ

Трансформатор розжига Elco 26/48 ITDZ — техническое наименование и назначение

Данное устройство представляет собой высоковольтный трансформатор розжига серии Elco 26/48 ITDZ, предназначенный для формирования импульсов поджига в газовых горелочных установках промышленного и коммунально-бытового назначения. Класс изделия — модуль поджига для систем управления горелками. Основная функция — генерация высоковольтного поджига 26 кВ при токе поджига 48 мА для инициирования искрового разряда в электродах горелки.

Конструктивные особенности и принцип работы

Трансформатор выполнен по схеме пониженно-повышающего трансформатора с обмотками, рассчитанными на работу от сети переменного тока 230–240 В, 50/60 Гц. На первичной стороне обмотка рассчитана на номинальный ток порядка 0.35 А, что соответствует допустимым потерям и температурному режиму при скважности работы ED=33%. Вторичная обмотка имеет высокое число витков и изоляцию, позволяющую обеспечить выходное напряжение порядка 26 кВ и выдерживать квазистатические перенапряжения и переходные процессы.

Принцип действия базируется на намагничивании сердечника при приложении питающего напряжения и последующей коммутации первичной цепи управления, в результате чего на вторичной формируется импульс высокого напряжения. Для ограничения длительности включения и тепловой перегрузки предусмотрен рабочий режим с коэффициентом включения ED 33%, что обеспечивает допустимый цикл работы и тепловой баланс. Конструкция учитывает требования по электромагнитной совместимости и предотвращению коронного разряда: повышенная плотность изоляции и конструктивное разделение обмоток минимизируют утечки и паразитные емкости.

Ключевые технические характеристики

• Выходное напряжение 26 кВ: обеспечивает достаточную разность потенциалов для стабильного пробоя межэлектродного промежутка в широком диапазоне зазоров и загрязнений; влияет на вероятность успешного поджига при пониженной плотности газа.
• Ток поджига 48 мА: определяет энергию импульса и устойчивость искрового разряда; предельное значение важно для совместимости с электродами и системами заземления.
• Питающее напряжение 230–240 В, 50/60 Гц: обеспечивает совместимость с промышленной сетью; двухчастотная конструкция расширяет диапазон применения в локальных энергосистемах.
• Сила тока первичной обмотки 0.35 А: отражает тепловую нагрузку на первичную часть и определяет требования к предохранителям и проводке при монтаже.
• ED 33%: коэффициент рабочего цикла ограничивает длительность непрерывного включения, ключевой параметр для расчёта теплового режима и интервальных режимов работы горелки.
• Класс защиты IP44: допускает эксплуатацию в условиях повышенной влажности и наличия аэрозольных загрязнений, при этом требуется соблюдение правил монтажа для защиты от прямых струй воды.
• Штекерные разъёмы 4 мм: упрощают подключение кабелей поджига и обеспечивают стандартизированный контакт с электродами, уменьшая переходное сопротивление.
• Габариты 19.5×11×11.5 см, вес 0.45 кг: компактная форм-факторная интеграция в монтажные отсеки с ограниченным пространством.

Сценарии эксплуатации и преимущества

Как работает в реальных условиях: при подаче питания трансформатор находится в режиме ожидания. Команда от контроллера открывает первичную коммутацию, формируется импульс высокого напряжения, искра инициирует зажигание топливной смеси. При проектировании систем важно учитывать интервал включений и тепловую инерцию, заданную ED 33%.

• Проектирование напольных и настенных горелочных блоков с ограниченным объёмом монтажного отсека.
• Эксплуатация в котельных и промышленных печах с прерывистыми циклами розжига.
• Совмещение с системами автоматики на напряжении 230/240 В и стандартными интерфейсами подключения.

Экспертное заключение

Трансформатор розжига Elco 26/48 ITDZ рассчитан на задачи, требующие формирования импульсного высокого напряжения 26 кВ при ограниченном цикле работы (ED 33%). Подходит для интеграции в системы, где критичны компактность, стандарты сетевого питания и устойчивость к влажным условиям (IP44). Для расчёта ресурса и надёжности необходимо учитывать первичный ток 0.35 А, тепловой режим и соответствие систем заземления и электродов требованиям по току поджига 48 мА. Для чего нужен: обеспечение воспламенения газовой смеси при заданных межэлектродных расстояниях и условиях загрязнения; как работает: преобразование сетевого напряжения в короткий высоковольтный импульс через повышающую вторичную обмотку с контролируемым рабочим циклом.
