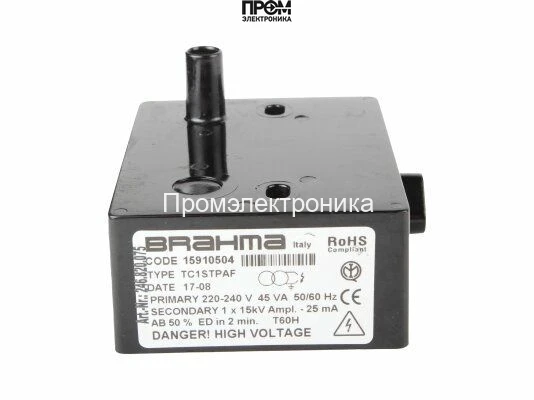

Трансформатор розжига Brahma TC1STPAF 15910504

Трансформатор розжига Brahma TC1STPAF 15910504 — назначение и область применения

Трансформатор розжига Brahma TC1STPAF 15910504 — это специализированный импульсный источник высокого напряжения, предназначенный для формирования искрового разряда в горелочных и отопительных системах. Устройство относится к классу электронных трансформаторов поджига для промышленных и коммунально-бытовых горелок и обеспечивает генерацию высокого напряжения для поджига топливно-воздушной смеси. Основная функция — формирование контролируемого высоковольтного импульса для инициации устойчивого воспламенения в камере сгорания.

Конструктивные особенности и принцип работы

Конструктивно трансформатор представляет собой импульсный преобразователь с ламинированным или тороидальным сердечником первичной обмотки и специально сконструированной вторичной обмоткой для получения высокого напряжения. В основе работы — преобразование сетевого синусоидального напряжения 220–240 В с частотой 50/60 Гц в однофазный высоковольтный импульс порядка 15 кВ.

Принцип работы: сетевое напряжение через фильтр помех и первичную обмотку поступает на трансформаторную систему, где под действием импульсного управления формируются короткие фронты высокого напряжения. Вторичная обмотка с высоким числом витков и соответствующей изоляцией создает потенциал, при котором между электродами образуется искровой разряд. Для обеспечения безопасности и стабильности разряда применяется диэлектрическая изоляция и пластиковый корпус, снижающий влияние механических и коррозионных факторов.

Ключевые элементы: первичная обмотка с рассчитанным сопротивлением для ограничения тока, вторичная обмотка с многослойной изоляцией, система крепления штекерных разъемов и конструктивные решения по теплоотведению. Важный параметр эксплуатационной надёжности — рабочий цикл ED 50%, который определяет допустимую продолжительность включения в рабочем цикле для предотвращения перегрева обмоток.

Ключевые технические характеристики

• Напряжение поджига 15 кВ: обеспечивает достаточную энергетическую плотность искры для инициации смеси при стандартных зазорах и загрязнениях электрических контактов.
• Ток поджига 25 мА: ограничивает энергию разряда, снижая износ электродов и минимизируя риск образования протечек и дугового разрушения изоляции.
• Потребляемая мощность 45 ВА: определяет нагрузку на сетевой источник и позволяет оценить тепловую балансировку внутри шкафа управления.
• Частота 50/60 Гц: совместимость с сетями разных стандартов, без необходимости дополнительной частотной конверсии.
• ED 50%: относительное время включения 50% указывает на номинальную цикличность работы и требования к вентиляции/охлаждению при длительных сериях запусков.
• Класс пылевлагозащиты IP00: требует установки в закрытых, защищённых от попадания влаги корпусах или распределительных шкафах.
• Штекерные разъёмы 4 мм: обеспечивают быстрый и повторно надёжный электрический контакт при подключении кабеля поджига.
• Габариты 8.6×8.1×5.4 см, масса 0.42 кг: компактность облегчает интеграцию в ограниченные пространства монтажных панелей.

Сценарии эксплуатации и преимущества

Как работает трансформатор розжига в системе: при команде на включение управляющий модуль формирует сигнал на первичную обмотку; трансформатор генерирует короткие высоковольтные импульсы, которые через штекер и кабель поджига передаются на электрод, формируя искру. Для чего нужен трансформатор: обеспечивает воспламенение рабочей смеси при холодном старте, повторном поджиге и при нестабильных гидро- или газоподачах.

• Инженерная совместимость: стандартизированные электрические интерфейсы упрощают замену и интеграцию в существующие системы управления горелками.
• Контроль тепловой нагрузки: указанное ED значение позволяет проектировщикам корректировать циклы работы для предотвращения термических перегрузок.
• Защита изоляции и корпус: снижает риск электрических пробоев и упрощает обслуживание.
• Компактность и масса: уменьшает инерцию системы и позволяет размещать устройство непосредственно вблизи камеры сгорания при соблюдении требований IP.

Экспертное заключение

Трансформатор розжига Brahma TC1STPAF 15910504 подходит для задач, где требуется контролируемая генерация высоковольтных импульсов в циклическом режиме с ограничением по тепловой нагрузке. Рекомендуется к использованию в стационарных горелочных блоках и котельных установках с организованной защитой от влаги и запыления, где важны параметры 15 кВ/25 мА и цикличность ED 50%. При проектировании системы следует учесть класс защиты IP00, требования к кабельной разводке и экранированию для минимизации электромагнитных помех.
