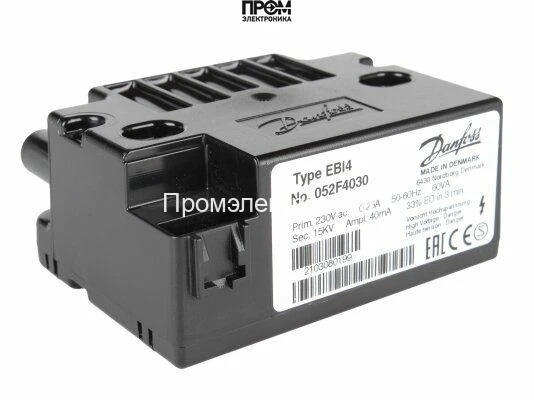

Трансформатор розжига Ecoflam EBI4 052F4030

Трансформатор розжига Ecoflam EBI4 052F4030 — техническое назначение

Это специализированный сетевой модуль высокой частоты и высокого напряжения, предназначенный для формирования и подачи импульса высокого напряжения на электрод поджига в горелочных системах. Основная функция — генерировать устойчивый искровой разряд напряжением до 15 кВ при контролируемом токе поджига 40 мА, обеспечивая воспламенение топливной смеси в камерах сгорания, автозапальных и пилотных горелках.

Конструктивные особенности и принцип работы

Устройство выполнено по классической схеме трансформаторного повышающего модуля с первичной обмоткой, рассчитанной на 230 В, и вторичной обмоткой с высоким числом витков для получения требуемого коэффициента трансформации. В первичной части реализована фильтрация сети и ограничение тока через последовательный резистивно-индуктивный элемент для соблюдения режима ED 33%. Вторичная цепь имеет искровой выход с терминалами диаметром 4 мм, рассчитанными на эксплуатацию в условиях промышленной горелочной аппаратуры.

Принцип формирования искрового импульса основан на накоплении энергии в магнитной системе трансформатора в паузах работы, а затем на быстром ее передаче во вторичную обмотку с формированием фронта высокого напряжения. Частотные параметры питания — 50/60 Гц — определяют режим намагничивания сердечника и тепловые потери; конструкция обеспечивает допустимый перегрев при заявленной мощности 60 ВА и токе первичной цепи 0,25 А. Корпус и компоновка учитывают класс защиты IP40, что ограничивает проникновение твердых частиц и обеспечивает необходимую защиту электроники в котельной среде.

Ключевые технические характеристики

• Напряжение поджига 15 кВ: достаточное для создания надежного искрового промежутка в стандартных расстояниях между электродами, компенсирует загрязнение и коррозию электродов в промышленных условиях.
• Ток поджига 40 мА: определяет энергию искры и скорость ионизации канала; баланс между избыточной энергией (повышенный износ электрода) и недостаточной (неустойчивый поджиг).
• Потребляемая мощность 60 ВА и ток 0,25 А: указывают на тепловой режим и требования к источнику питания; при длительных циклах работы необходимо учитывать коэффициент нагрузки ED 33% для предотвращения перегрева.
• Коэффициент включения ED 33%: режим работы, при котором за 100 секунд работы допускается 33 секунды включенного состояния — ключевой параметр при проектировании системы управления горением и теплоконтроля.
• Габариты 8.2×4.4×7.2 см и масса 0.25 кг: компактная модульная конструкция упрощает интеграцию в монтажные отсеки и замену в полевых условиях.
• Класс защиты IP40: защищает от попадания крупных твердых частиц; требует учета наличия влаги и пыли при размещении в котельных с повышенной влажностью.

Сценарии эксплуатации и преимущества

Как работает в типовой системе: трансформатор подключается к сетевым клеммам 230 В, 50/60 Гц, вторичный выход через штекерные разъемы 4 мм подаёт искровой импульс на электрод. В системе с автоматикой горения он взаимодействует с блоком управления, котел переходит в режим поджига по команде, транзиентный ток и фронт вторичного напряжения инициируют ионизацию газовой смеси, после чего срабатывает клапанная и топливная логика.

• Интеграция в горелочные модули: компактность и стандартные разъемы облегчают замену в сервисных работах.
• Устойчивость к сетевым колебаниям: проектная мощность и фильтрация первичной цепи снижают влияние помех на формирование искры.
• Контролируемый тепловой режим: соблюдение ED позволяет планировать интервалы работы и обслуживания без риска деградации изоляции.
• Производство в Италии: соответствует отраслевым нормам и стандартам качества компонентов и изоляционных материалов.

Экспертное заключение

Трансформатор розжига Ecoflam EBI4 052F4030 предназначен для систем, где требуются компактный повышающий модуль с напряжением до 15 кВ и контролируемым током поджига. Подходит для типовых промышленных и коммунальных горелочных установок с периодическими циклами работы, где важны предсказуемость тепловых потерь, стандартизованные штекерные подключения и соответствие режиму ED 33%. При проектировании системы следует учитывать класс защиты IP40 и требования к вентиляции монтажного отсека, а также применять защиту от перенапряжений и фильтрацию сети для обеспечения долговременной и безопасной эксплуатации.
