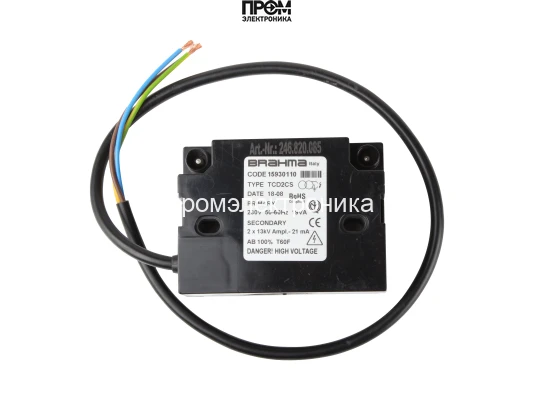

Трансформатор розжига Brahma TCD2CS 15930110

Полное техническое наименование и назначение

Трансформатор розжига Brahma TCD2CS 15930110 — это электромагнитный преобразователь для создания высоковольтного импульса поджига в стационарных и модульных горелочных системах. Устройство относится к классу трансформаторов импульсного или непрерывного розжига и предназначено для формирования импульсного/постоянного поджигового напряжения с целью ионизации промежутка между электродами горелки и запуска горелочного пламени. Основная функция — обеспечение стабильного и повторяемого пробоя при напряжениях порядка 13 кВ, при минимальном воздействии на цепь питания горелки.

Конструктивные особенности и принцип работы

Конструкция основана на двухобмоточном магнитопроводе с высокоомной вторичной обмоткой, рассчитанной на генерирование высокого напряжения при низком вторичном токе. Первичная обмотка рассчитана на сетевое напряжение 230 В и стандартную частоту 50/60 Гц. Преобразование осуществляется за счёт соотношения витков обмоток и магнитной проницаемости сердечника, что позволяет получить на вторичной стороне импульс порядка 13 кВ при потребляемой мощности 19 ВА.

Фактический ток поджига в рабочем режиме составляет 21 мА, что указывает на использование вторичной схемы с ограничением тока через встроенную емкостно-индуктивную нагрузку или резистивные элементы для защиты от длительного пробоя. Класс пылевлагозащиты IP00 отражает открытость корпуса и требует установки в защищённом отсеке шкафа управления или монтажа в составе корпуса горелки с соответствующей защитой от загрязнений и влаги.

Принцип работы: при подаче питания первичная обмотка формирует магнитный поток в сердечнике, вторичная обмотка формирует высокое напряжение. В момент команды на поджиг высокое напряжение передаётся на выходные штекерные разъёмы 4 мм, далее по подводу к электроду горелки формируется искровой разряд. Наличие коэффициента заполнения и конструктивной теплоотдачи обеспечивает режим работы ED 100%, то есть допущена непрерывная эксплуатация без ограничения по циклу включения.

Ключевые технические характеристики

• Напряжение поджига 13 кВ: обеспечивает необходимый запас по электрическому пробою для надёжного формирования искры в условиях загрязнённых или удлинённых выводов.
• Потребляемая мощность 19 ВА: определяет нагрузку на сетевой трансформатор и автоматическую систему — при 230 В это примерно 0.08–0.09 А по первичной обмотке, что важно при расчёте питания шкафа.
• Ток поджига 21 мА: ограничивает энергию искрового разряда, снижая эрозию электродов и исключая чрезмерные токи при пробое.
• Сетевое питание 230 В, 50/60 Гц: совместимость с типовыми промышл. сетями, упрощение интеграции в существующие схемы управления.
• Штекерные разъёмы 4 мм: стандартизированный интерфейс для быстрого подключения кабелей поджига; критичны для минимизации переходных сопротивлений.
• Габариты 8.7×6.5×4.1 см, вес 0.25 кг: компактность облегчает монтаж в ограниченных пространствах и уменьшает требования к креплениям.
• ED 100%: индекс длительности включения позволяет использовать трансформатор в режимах непрерывной работы без необходимости циклических пауз.
• IP00: отсутствие внешней защиты требует монтаж в контролируемой среде с учётом температуры и влажности.

Сценарии эксплуатации и преимущества

Как работает в реальных условиях: при запуске горелки модуль управления передаёт команду на подачу питания трансформатору; высоковольтный выход формирует искру между электродами, ионизированная среда обеспечивает воспламенение газо-воздушной смеси. Трансформатор применим в промышленных котлах, печах и теплогенераторах, где требуется повторяемый и контролируемый розжиг.

• Интеграция в шкафы управления: компактные габариты и стандартное питание упрощают установку в промышленные панели.
• Управляемая энергия разряда: снижает износ электродов и продлевает межсервисные интервалы.
• ED 100%: подходит для длительных рабочих циклов без ограничений по времени включения.
• Стандартизованные разъёмы: ускоряют монтаж и обслуживание на площадке.

Экспертное заключение

Трансформатор Brahma TCD2CS 15930110 соответствует требованиям к устройствам розжига для стационарных горелочных узлов с необходимостью частых и длительных пусков. Он оптимален для систем, где критична воспроизводимость искры, ограничение энергии разряда и компактность монтажа. Необходима организация защиты корпуса от пыли и влаги при установке в соответствии с указанием IP00.
