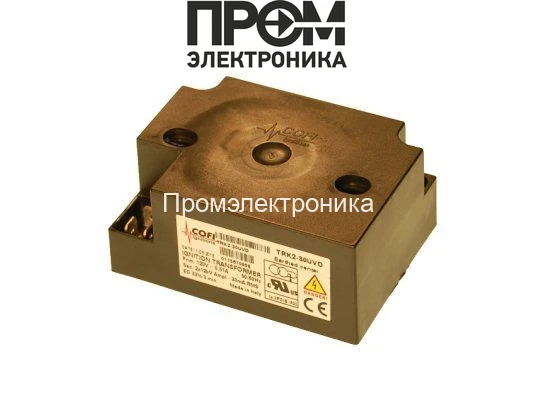

Трансформатор розжига Cofi TRK2-30UVD

Трансформатор розжига Cofi TRK2-30UVD — компактный высоковольтный модуль для инициирования горелочного разряда

Представленный модуль — это классический импульсный трансформатор розжига промышленного назначения, рассчитанный на интеграцию в пневмоэлектрические и автоматические горелочные узлы. Устройство предназначено для преобразования сетевого или управляющего напряжения в высоковольтный импульс, формирующий искровой разряд, необходимый для надежного зажигания топливной смеси в камерах сгорания газовых и дизельных горелок. Корпус из термостойкого пластика и специализированная изоляция адаптируют изделие к температурным и электрическим нагрузкам в промышленной среде.

Конструктивные особенности и принцип работы

По конструктивной схеме TRK2-30UVD представляет собой изолированный двухобмоточный трансформатор с импульсным магнитопроводом и электронно-механическим интерфейсом управления. Низковольтная обмотка рассчитана на питание от 120 В сети или специализированного драйвера; высоковольтная часть формирует два независимых канала по 12 кВ каждый, что обеспечивает комбинированный разряд на электродах.

Принцип работы базируется на быстром намагничивании магнитопровода и последующей трансформации короткого импульса тока в высокое напряжение, ограниченное емкостными и индуктивными характеристиками цепи. Высоковольтные импульсы приводят к ионизации межэлектродного пространства и образованию устойчивого искрового канала, обеспечивающего воспламенение топливно-воздушной смеси при широком допуске по зазорам и давлению. Важный элемент — многослойная диэлектрическая изоляция и пропитка обмоток, снижающие риск частичных разрядов и повышающие энергетическую плотность при ограниченном объеме.

Ключевые технические характеристики

• Напряжение поджига 2х12 кВ: двухканальная архитектура увеличивает вероятность формирования устойчивого разряда при вариативных условиях зазора и влажности, снижая требуемую энергию одиночного канала.
• Ток поджига 30 мА: ограниченный импульсный ток минимизирует износ электродов и снижает тепловую нагрузку на высоковольтную цепь, сохраняя эффективность искрового разряда.
• Сила тока 0.51 А (низковольтная часть): обеспечивает достаточный запас по входному току для стабильной работы при падениях напряжения питающей сети и при подключении через управляющие модули с собственными потерями.
• Продолжительность работы ED(DU) 33 %: заявленный рабочий цикл указывает на допустимый режим повторно-кратковременной нагрузки; при длительных циклах требуется система теплового менеджмента и контролируемые интервалы охлаждения.
• Материалы и изоляция: использование термостойкого пластика и многослойной обмоточной изоляции повышает стойкость к частичным разрядам и механическим вибрациям в горелочных установках.
• Происхождение — Финляндия: соответствует инженерным стандартам безопасности и качества для компонентов горелочных систем европейского класса.

Сценарии эксплуатации и преимущества

TRK2-30UVD применим в модульных горелочных агрегатах с прерывистым циклом розжига, автоматических котельных установках, промышленном отоплении и вспомогательных системах отопительно-энергетического оборудования. Подходит для систем с внешним контроллером, где требуется согласование по амплитуде импульса и рабочему циклу.

• Надежный розжиг в переменных условиях: двухканальная схема компенсирует изменения зазора и загрязнение электродов.
• Снижение электрического износа: ограничение тока и короткие импульсы уменьшают эрозию контактных поверхностей.
• Интеграция в автоматизированные линии: стандартные электрические параметры упрощают проектирование управляющих цепей.
• Безопасность эксплуатации: многослойная изоляция и контролируемый ED обеспечивают соответствие требованиям промышленной эксплуатации.

Экспертное заключение

По техническим параметрам трансформатор розжига Cofi TRK2-30UVD оптимален для задач, где требуется стабильный импульсный высоковольтный разряд с ограниченным током и периодическим рабочим циклом до 33 %. Рекомендован для встроенных горелочных систем среднего и небольшого парка мощностей, где критичны надежность инициирования горения, устойчивость к внешним воздействиям и совместимость с европейскими стандартами сборки.
