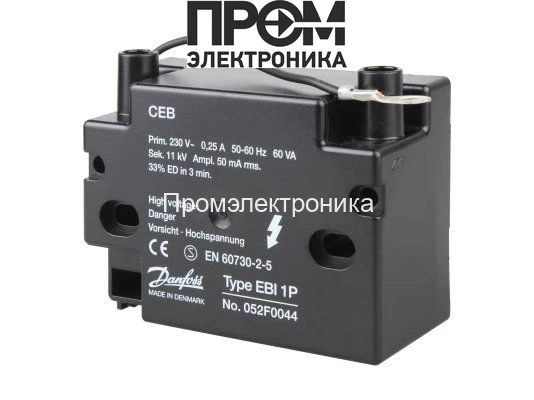

Трансформатор розжига Danfoss EBI 1P 052F0044

Трансформатор розжига Danfoss EBI 1P 052F0044 — назначение и область применения

Электронный модуль Danfoss EBI 1P 052F0044 — это специализированный трансформатор поджига для газовых горелок промышленного и коммунально-бытового класса. Устройство предназначено для генерации высокого напряжения искрового разряда, необходимого для инициирования горения в горелочных камерах. Основная функция — формирование стабильного искрового напряжения 11 кВ при согласованной силе тока и обеспечении совместимости с типовыми системами управления и питания 230 В, 50/60 Гц.

Конструктивные особенности и принцип работы

Конструкция основана на импульсном электронном драйвере с первичной обмоткой, рассчитанной на подключение к сети 230 В, 50/60 Гц, и вторичной высоковольтной цепи, формирующей напряжение поджига 11 кВ. Преобразование осуществляется через фазово-управляемый или трансформаторно-инверторный блок, где ключевые элементы — силовые транзисторы и импульсный трансформатор повышающей частоты.

Для обеспечения требуемой энергетики искрового разряда поддерживается параметр Потребляемая электрическая мощность 60 ВА, который определяет тепловую нагрузку и требования к охлаждению. Продолжительность включения ограничена коэффициентом рабочей нагрузки ED(DU) 33%, что указывает на цикличность применения: импульсный режим работы с включениями короткой длительности и достаточно длительными паузами для теплоотвода.

Электрические параметры: ток поджига 50 мА и сила тока 0.25 А первичной цепи. Переход высокой частоты и характер импульсов влияют на спектр электромагнитных помех, поэтому в конструкции предусмотрены элементы подавления ЭМП и штекерные разъемы с экраном для снижения наводок. Корпус и исполнение соответствуют классу пылевлагозащиты IP40, что определяет требования к монтажу в закрытых от струй воды помещениях.

Ключевые технические характеристики

• Напряжение поджига 11 кВ: обеспечивает устойчивый пробой между электродами горелки при заданном воздушно-газовом зазоре; влияет на длину зазора и устойчивость искры в условиях повышенной влажности и загрязнения.
• Потребляемая мощность 60 ВА: определяет тепловую мощность, рассеиваемую в трансформаторе и требования к монтажному пространству; при длительной работе требуется соблюдение ED 33% для предотвращения перегрева.
• ED(DU) 33% (цикличность): указывает допустимую длительность включения в цикле; критично для проектирования графиков розжига и расчёта ресурса изоляции.
• Ток поджига 50 мА: задаёт энергию искрового разряда; совместим с большинством электродных зазоров и систем рециркуляции пламени, влияет на долговечность электродов.
• Сеть питания 230 В, 50/60 Гц: обеспечивает прямую совместимость с промышленной и бытовой инфраструктурой без дополнительных понижающих трансформаторов.
• Штекерные разъемы 4 мм: упрощают монтаж и обслуживание, уменьшают время замены и риски некорректного подключения, при этом требуют использования соответствующих кабелей и изоляции.
• Класс защиты IP40: исключает эксплуатацию на открытом воздухе без дополнительной защиты; важен при проектировании шкафов управления и вентиляции.

Сценарии эксплуатации и преимущества

Применение типично для котельных установок, теплогенераторов, автоматических горелочных модулей и систем аварийного розжига. Частые сценарии: периодические розжиги при циклической нагрузке, запуск после термостата, автоматический розжиг при восстановлении подачи газа.

• Совместимость с серией EBI: позволяет использовать единый набор интерфейсных решений и запасных частей.
• Пониженные требования к интеграции: штекерные разъемы и стандартизованные электрические параметры уменьшают время пусконаладки.
• Предсказуемая тепловая нагрузка: ED 33% задаёт рамки технического обслуживания и режимов эксплуатации.
• Контроль помех: конструктивные меры по подавлению ЭМП снижают вероятность ложных срабатываний систем контроля пламени.

Экспертное заключение

Трансформатор поджига Danfoss EBI 1P 052F0044 предназначен для задач цикличного импульсного розжига при умеренных нагрузках. Технические параметры делают его применимым в стационарных отопительных установках и автоматизированных горелочных системах, где важна воспроизводимость искры, прогнозируемая тепловая нагрузка и простота интеграции с контроллерами. При проектировании системы следует учитывать ED 33% и класс защиты IP40, а также предусмотреть меры по отводу тепла и подавлению электромагнитных наводок.
