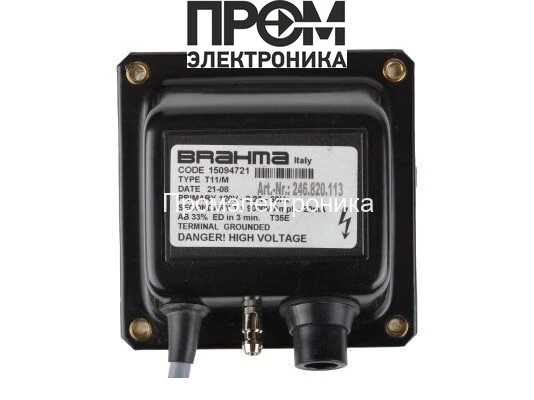

Трансформатор розжига Brahma T11/M 15094721

Трансформатор розжига Brahma T11/M 15094721 — назначение и область применения

Трансформатор розжига Brahma T11/M 15094721 представляет собой специализированный источник высокого импульсного напряжения для образования искрового разряда в системах поджига горелок. Это функциональный элемент класса силовых трансформаторов поджига, применяемый в промышленных и коммерческих газовых и жидкотопливных горелочных установках для формирования стабильной искры при использовании одного запального электрода. Основная функция — преобразование входного сетевого уровня в импульсное высокое напряжение для надежного зажигания топлива.

Конструктивные особенности и принцип работы

Устройство основано на силовом трансформаторе с повышающей обмоткой, выполненной в корпусе с эпоксидной заливкой. Входное питание 120В подается на первичную обмотку; через магнитопровод происходит индуктивное преобразование в высокое напряжение порядка 9кВ на вторичной обмотке. Для формирования импульсного характера выходного напряжения применяется схема прерывания или драйвер импульсов, обеспечивающая режим непостоянного действия с рабочим циклом 33% (ED 33%).

Эпоксидная изоляция повышает диэлектрическую прочность между обмотками и корпусом, снижая вероятность коронного разряда и преждевременного пробоя в условиях повышенной влажности или загрязнения. Две металлические крышки и покраска корпуса выполняют защитную функцию против механических воздействий и коррозии, одновременно влияя на распределение тепла и экранирование электромагнитных помех. Для подключения использован винтовой разъем высокого напряжения и один выход под высоковольтный кабель, длина питающего кабеля питания корпуса — 550мм.

Защита от радио- и телевизионных помех реализована средствами экранирования и фильтрации на входных цепях, что уменьшает излучение в ВЧ-диапазоне и обеспечивает соответствие требованиям электромагнитной совместимости в типичных промышленых условиях. Конструктивно трансформатор рассчитан на сетевую частоту 60Гц и номинальный входной ток порядка 2.2А, при котором на вторичной стороне формируется ток поджига 20мА, достаточный для уверенного зажигания при стандартных зазорах и конфигурациях электрода.

Ключевые технические характеристики

• Напряжение поджига 9кВ: обеспечивает требуемую напряженность электрического поля на зазоре между запальным электродом и массой, что гарантирует пробой газовой прослойки при номинальных условиях системы подачи топлива.
• Ток поджига 20мА: обеспечивает энергетическую плотность искрового импульса, влияют на устойчивость поджига при загрязненных электродах и при изменениях давления топлива.
• Сила тока 2.2А и питание 120В: определяют тепловую и электрическую нагрузку на первичную обмотку; соответствие этим параметрам критично для корректной работы в гнездах управления горелками.
• Продолжительность работы ED 33%: указывает на режим цикличности: при длительной работе трансформатора необходимо обеспечить цикл охлаждения, иначе возможен перегрев и деградация изоляции.
• Класс пылевлагозащиты IP00: отсутствие герметичного корпуса означает необходимость установки в защищенном от прямого воздействия пыли и влаги месте или в дополнительном кожухе.
• Частота 60Гц: гармонизирует с сетевыми стандартами в регионах применения; использование на других частотах требует проверки теплового режима и индуктивных характеристик.
• Габариты 11x9.6x7.8см и вес 2кг: компактность облегчает монтаж в ограниченных пространствах монтажной панели горелки и снижает инерцию системы при вибрациях.

Сценарии эксплуатации и преимущества

Как работает в типичном цикле: управляющий контроллер посылает команду на включение первичной цепи, генератор импульсов формирует серию прямоугольных/токовых импульсов; трансформатор повышает напряжение, на выходе формируется серия искровых разрядов, возникает пробой на зазоре запального электрода, воспламеняется смесь. Для чего нужен: обеспечивает воспламенение горючих смесей при запуске и повторном розжиге, минимизирует время старта горелки и вероятность пропусков поджига.

• Простота интеграции: стандартный винтовой разъем и монтажные отверстия упрощают замену и обслуживание.
• Электромагнитная совместимость: встроенные меры подавления помех уменьшают влияние на близлежащую электронику управления.
• Эпоксидная изоляция и металлические крышки: повышают долговечность в условиях вибрации и загрязнений при условии установки в защищенном объеме.
• Универсальность: совместимость с газовыми и жидкотопливными горелками с одиночным электродом розжига.

Экспертное заключение

Трансформатор Brahma T11/M 15094721 предназначен для систем поджига, где необходим импульс высокого напряжения порядка 9кВ при токе 20мА и цикличности 33%. Рекомендован для монтажа в защищенных от конденсата и пыли отсеках горелочных установок, где требуется устойчивый искровой поджиг при сетевом питании 120В/60Гц. Применение оправдано в системах с единичным запальным электродом и при необходимости снижения электромагнитных помех в зоне управляющей электроники.
