Трансформатор розжига Baltur 18199

Трансформатор розжига Baltur 18199 — назначение и область применения

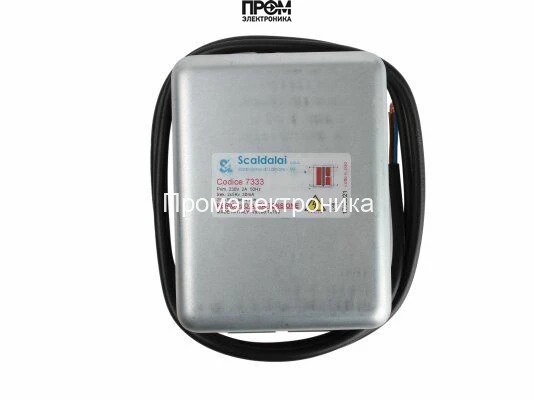

Трансформатор розжига Baltur 18199 — это специализированный силовой модуль для формирования высокого напряжения в узлах розжига атмосферных и промышленных горелочных систем. Относится к классу импульсных/силовых трансформаторов поджига, предназначенных для генерации электрического разряда при воспламенении топливовоздушной смеси в котлах, печах и промышленных горелках. Основная функция — повышение сетевого напряжения 220 В до порядка 2х5 кВ для создания искрового промежутка и последующего инициирования горения топлива.

Для кого: сервисные инженеры, проектировщики котельных установок, производственные отделы, ответственные за эксплуатацию горелочного оборудования.

Конструктивные особенности и принцип работы

Конструктивно устройство представляет собой силовой трансформатор с обмотками, геометрия и изоляция которых оптимизированы для высоковольтных импульсов короткой длительности. Первичная обмотка рассчитана на сети переменного тока 220 В, 50 Гц, вторичные — на формирование двух симметричных высоковольтных выводов по ≈5 кВ каждый, что соответствует модификации «2х5 кВ» в характеристиках.

Принцип работы основан на трансформаторном повышении с последующей коммутацией или формированием импульса, достаточного для пробоя искрового промежутка. В типовой схеме обмотки выполнены с соблюдением норм по расстоянию поверхностного и воздушного утечек, применяется классовая изоляция, рассчитанная на длительную коммутацию импульсов при температурных циклах. Важная конструктивная деталь — корпус с повышенной механической прочностью и классом защиты IP40, обеспечивающий защиту от крупных твердых частиц и некоторую устойчивость к запылению внутри машинного помещения.

Электрические соединения выполнены на винтовых клеммах, что уменьшает контактное сопротивление и повышает надежность при вибрации и тепловом расширении. В комплекте идет питающий кабель длиной 1500 мм, позволяющий гибко размещать модуль вблизи узла розжига без дополнительной прокладки питающего кабеля.

Ключевые технические характеристики

• Напряжение поджига 5 кВ (2х5 кВ): формирует достаточный потенциал для устойчивого пробоя искрового зазора в условиях конденсации и загрязнения электродов; влияет на максимальную проходимость зазора и устойчивость воспламенения при разных плотностях смеси.
• Ток поджига 28 мА: определяет энергию, передаваемую через искровой разряд; баланс между достаточной энергией для воспламенения и безопасным уровнем утечек в системе заземления.
• Сила тока 2 А (первичная): указывает на номинальную нагрузочную способность первичной цепи; влияет на нагрев трансформатора и требования к предохранителям в цепи питания.
• Продолжительность работы ED 25%: означает допустимый режим работы с прерывистым циклом (например, 15 мин работы / 45 мин простоя); критично учитывать при частых циклах розжига, чтобы избежать перегрева и ускоренного старения изоляции.
• Класс защиты IP40: допускает эксплуатацию в помещениях с промышленной запыленностью, но требует размещения вне прямого воздействия влаги и струй воды; при монтаже в агрессивной среде рекомендуется дополнительная защита или герметизированный бокс.
• Длина кабеля 1500 мм: упрощает монтаж, снижает потребность в дополнительной электромонтажной длине; обеспечивает удобство подключения ближе к узлу управления или клеммной колодке.
• Частота 50 Гц: соответствует промышленному стандарту электросети в России и Европе; совместимость с генераторами и источниками питания в типичных котельных.

Сценарии эксплуатации и преимущества

Как работает в реальном применении: при подаче сетевого напряжения первичная обмотка создает магнитный поток, который при коммутации или формировании импульса индуцирует повышенное напряжение на вторичных выводах. Высоковольтный импульс создаёт электрический пробой в искровом промежутке электродов горелки, что инициирует воспламенение топлива. В сценариях с частыми пусками и остановками важно соблюдать режим ED 25%.

• Монтаж в промышленной котельной: установка на щите розжига с креплением в виброизолирующем блоке и подсоединением винтовыми клеммами.
• Ремонтные комплекты и замена: применяется как штатная замена в узлах Baltur и аналогичных системах с параметрами 2х5 кВ/28 мА.
• Интеграция с системами безопасности: совместим с блоками контроля искры и системой контроля пламени при соблюдении требований по заземлению и защитным элементам.
• Преимущества: простая механическая конструкция, стандартизированные габариты и клеммы, поставка с кабелем 1500 мм, соответствие промышленным электротехническим нормам.

Экспертное заключение

Трансформатор розжига Baltur 18199 подходит для задач формирования высоковольтных импульсов в типовых газовых и мазутных горелках с прерывистым режимом эксплуатации. Рекомендован при необходимости обеспечить устойчивый пробой искрового промежутка при ограничениях по монтажному пространству и при соблюдении режима работы ED 25%. Для повышенных циклов включения следует учитывать тепловую инерцию и планировать резервирование или выбор трансформатора с более высоким ED.
