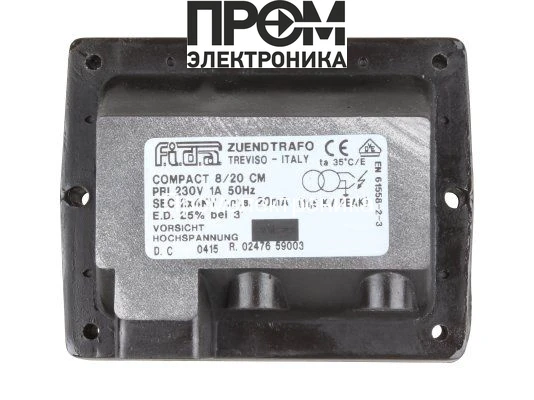

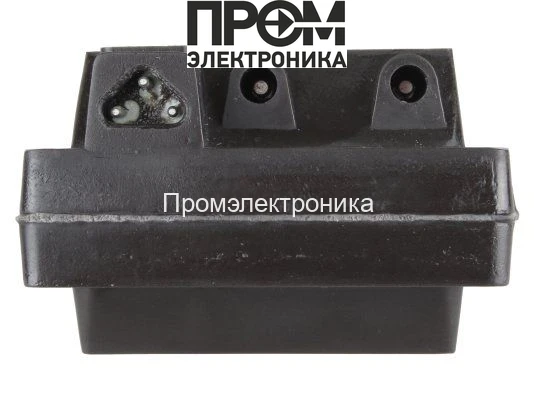

Трансформатор поджига Fida Compact 8/20 CM

Трансформатор поджига Fida Compact 8/20 CM — назначение и область применения

Трансформатор поджига Fida Compact 8/20 CM — это специализированный высоковольтный преобразователь для систем газового и жидкотопливного поджига в отопительных горелочных узлах и промышленных котельных. Устройство относится к классу импульсных поджиговых трансформаторов и предназначено для формирования высоковольтной искры с повторяемостью и амплитудой, достаточной для воспламенения топливовоздушной смеси. Основная функция — выдача импульсного высокого напряжения при номинальном питании 220 В/50 Гц для реализации безопасного и контролируемого зажигания.

Конструктивные особенности и принцип работы

Конструкция базируется на ферритовом или ленточном магнитопроводе с намоткой первичной и вторичных обмоток, оптимизированной под режим кратковременной нагрузки (ЭД 25%). Входной узел содержит фильтрацию и согласование питания 220 В, фазосдвигающее сопротивление и схему ограничения тока на первичной обмотке. Вторичная часть реализована как двухканальная обмотка с выходным напряжением 2х4 кВ и током поджига порядка 20 мА, что обеспечивает устойчивую искру на электродах поджига.

Принцип работы: при подаче питания активируется первичная обмотка, через систему управления модуляции формируются импульсы напряжения высокой частоты или одиночные импульсы высокой амплитуды (в зависимости от схемы управления горелкой). Высокое напряжение подаётся на штекерные разъёмы поджига Ø4 мм, где пространственный электрический разряд преодолевает пробивное напряжение между электродами и воспламеняет топливовоздушную смесь. Ограничение тока во вторичной обеспечивает защиту от длительного горения дуги и перегрева трансформатора при ED=25%.

Ключевые технические характеристики

• Напряжение поджига 2х4 кВ: обеспечивает достаточный запас по амплитуде для пробоя загрязнённых или влажных межэлектродных промежутков и стабильное воспламенение в широком диапазоне давления и состава смеси.
• Ток поджига 20 мА: баланс между энерговыходом искры и тепловой нагрузкой на обмотки; при 20 мА достигается эффективное образование плазмы без быстрого износа эмиссионных элементов.
• Питание 220 В, 50 Гц: совместимость с типичной сетью питания котельных; наличие фильтрации снижает влияние скачков и помех на момент поджига.
• Продолжительность работы ED 25%: рассчитано на циклический режим поджига с ограничением времени непрерывной работы, что определяет специфику теплового расчёта и требования к термоуправлению корпуса.
• Штекерные разъёмы Ø4 мм: унификация по механике подключения ускоряет монтаж и снижает вероятность ошибок при сервисе; контактные характеристики обеспечивают низкое сопротивление и стабильность искрового канала.
• Габаритный компактный корпус: уменьшенные тепловые массы и защита от пыли/влаги повышают надёжность в условиях котельных с повышенной влажностью и загрязнённой средой.

Сценарии эксплуатации и преимущества

Типичные кейсы: интеграция в модульные горелочные блоки котельных малой и средней мощности, замена устаревших трансформаторов в обслуживаемых котельных установках, использование в лабораторных стендах для испытаний поджига топливных смесей. Конструкция учитывает требования промышленной безопасности и упрощает сервисное обслуживание.

• Унифицированное подключение: штекерные Ø4 мм снижает время монтажа и риск неправильной коммутации.
• Тепловая устойчивость: ED 25% указывает на проектирование с учётом повторно-кратковременных циклов; в условиях циклической нагрузки тепловая схема обеспечивает сохранение рабочих параметров.
• Электрическая защитa: встроенное ограничение тока и совместимость с современной автома‑тикой горелок минимизируют вероятность повреждения при замыкании или пробое.
• Соответствие стандартам: конструкция и материалология соответствуют инженерным требованиям для компонентного ряда горелочного оборудования европейского уровня.

Экспертное заключение

Трансформатор поджига Fida Compact 8/20 CM (TE082D) предназначен для цикличных операций поджига в отопительных горелках при номинальном питании 220 В. Модель рассчитана на эксплуатацию в среде котельных и технологических установок с регламентированными интервалами включения, где критичны воспламеняемость при переменных условиях и минимальная тепловая деградация элементов. Рекомендуется для систем, требующих стабильной амплитуды высоковольтного импульса (~2х4 кВ) и контролируемого вторичного тока (~20 мА) при ED 25%.

Ключевые параметры для проектировщиков: электрическая мощность первичной цепи, тепловой расчёт корпуса и условия монтажа штекерных соединений. Для сценариев с повышенной цикличностью или длительным временем включения следует рассматривать трансформаторы с более высокой ED или дополнительные системы охлаждения.
