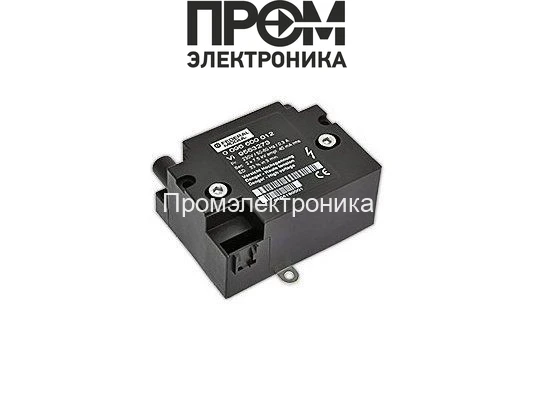

Трансформатор поджига FEDERAL MOGUL 0096600012

Трансформатор поджига FEDERAL MOGUL 0096600012 — назначение и область применения

Трансформатор поджига FEDERAL MOGUL 0096600012 представляет собой электромагнитный источник высокого напряжения для систем розжига промышленных и коммерческих горелок. Это компонент класса вспомогательного силового оборудования, предназначенный для формирования импульсов поджига и обеспечения стабильной электрической искры. Основная функция — генерация двухсимметричных выходных импульсов по 2×7.5 кВ при обеспечении контрольной токовой нагрузки и теплового режима, совместимого с оборудованием категории горелочных блоков.

Конструктивные особенности и принцип работы

Устройство построено по классической схеме высоковольтного трансформатора с первичной обмоткой, рассчитанной на питающее напряжение 230 В, и двумя вторичными обмотками, формирующими отдельные выходы поджига. Вторичные обмотки выполнены с расчетом на напряжение 7.5 кВ каждая и развиты с использованием многослойной изоляции для обеспечения требуемой диэлектрической прочности и минимизации утечек по поверхности.

Принцип работы — трансформация синусоидального или импульсного сетевого напряжения в высоковольтный импульс, необходимый для пробоя зазора свечи или электродов поджига. При подаче питания первичная обмотка создает переменное магнитное поле в магнитопроводе с контролируемыми потерями на вихревые токи и намагничивание. Конденсаторно-импульсные или коммутационные схемы наружной электроники формируют фронт и длительность импульса, а трансформатор отвечает за повышение амплитуды до требуемых киловольтных уровней.

Технически значимы параметры: номинальная рабочая продолжительность ED 33% указывает на рекомендованный режим включения/выключения при циклической работе, что определяет тепловую нагрузку на обмотки и магнитопровод. Ток первичной цепи 0.3 А и ток поджига 40 мА определяют электрическую энергию искрового разряда и влияют на пробойный потенциал при заданном сопротивлении разрядного канала.

Ключевые технические характеристики

• Напряжение поджига 2×7.5 кВ: обеспечивает пробой зазора в широком диапазоне условий загрязнения и влажности; высокие электроэнергетические параметры повышают вероятность инициирования горения при увеличенном сопротивлении свечи.
• Номинальное питание 230 В: совместимость с промышленной сетью упрощает интеграцию в существующие автоматизированные горелочные блоки без дополнительных преобразователей.
• Продолжительность работы ED 33%: ограничение рабочего цикла важно для теплового расчета — при длительных импульсах требуется соответствующее охлаждение и интервалы отдыха для предотвращения перегрева изоляции и снижения магнитных свойств сердечника.
• Сила тока 0.3 А (первичная): определяет потери в первичной обмотке и требования к предохранителям и коммутации в цепи питания.
• Ток поджига 40 мА: критерий устойчивости искрового разряда; слишком высокий ток может ускорять эрозию электродов, слишком низкий — снижать вероятность поджига.
• Штекерные разъемы Ø4 мм: стандартизированный диаметр обеспечивает совместимость с типовыми кабелями поджига и снижает контактное сопротивление в точке подключения.

Сценарии эксплуатации и преимущества

Как работает трансформатор в реальном объекте: при включении системы управления горелкой формируется управляющий импульс, внешний коммутационный элемент подключает первичную обмотку к сети, трансформатор повышает напряжение, и через кабель Ø4 мм формируется искровой разряд в камере сгорания. Именно синхронизация импульса и энергетические характеристики трансформатора определяют скорость и надежность розжига.

• Интеграция в промышленные котлы и тепловые установки с автоматикой управления.
• Использование в условиях переменной влажности и загрязненности благодаря высоким выходным напряжениям.
• Проектирование и расчёт систем розжига с учетом ED 33% позволяет прогнозировать интервалы технического обслуживания.
• Совместимость с типовыми электрическими схемами и простота замены благодаря стандартным штекерам.

Экспертное заключение

Трансформатор поджига FEDERAL MOGUL 0096600012 целесообразен для задач циклического розжига в стационарных промышленных горелочных установках с номинальной сетью 230 В и требованием высокого выходного напряжения около 7.5 кВ на канал. Модель подходит для систем, где важны прогнозируемые тепловые режимы (ED 33%), стабильность искрового разряда и совместимость с типовыми Ø4 мм кабелями поджига.
