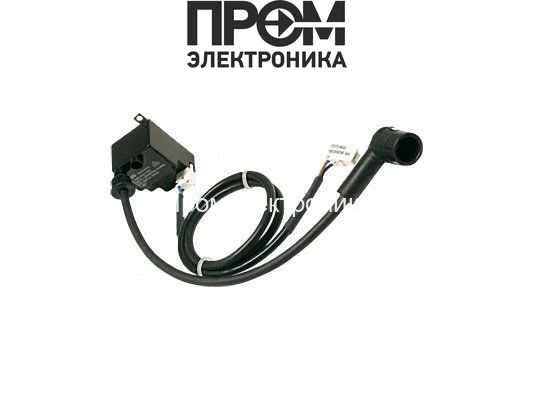

Трансформатор поджига FEDERAL MOGUL 0096610002

Трансформатор поджига FEDERAL MOGUL 0096610002 — техническое назначение

Данный документ описывает конструкцию и эксплуатационные характеристики трансформатора поджига Federal‑Mogul 0096610002. Это специальный высоковольтный трансформатор импульсного типа для систем зажигания газовых и жидкотопливных горелок, классического назначения — формирование импульса высокого напряжения для пробоя межэлектродного пространства и инициирования устойчивого горения. Основная функция — генерация пикового напряжения 15 кВ при ограниченном заряде, обеспечивая стабильный искровой разряд на электроде горелки.

Конструктивные особенности и принцип работы

Устройство представляет собой импульсный трансформатор с разделёнными первичной и вторичной обмотками, выполненными с контролируемой витковой развязкой и пропускной способностью по току. Входная сеть 230 В питает узел формирования импульса (обычно это блок управления поджига), который управляет током первичной обмотки через ключевой каскад или ограничитель тока. В первичной обмотке реализована малое количество витков и относительно высокая проводимость для обеспечения требуемой амплитуды тока при минимальных потерях.

Вторичная обмотка имеет большое число витков и специализированную изоляцию с классом диэлектрической прочности, рассчитанную на 15 кВ пикового напряжения. Соотношение витков (коэффициент трансформации) и индуктивные параметры задают крутизну фронта импульса, а также емкостную и индуктивную составляющие, влияющие на форму искрового импульса. Ограничение тока поджига до 3.5 мА служит профилактикой перегрева и уменьшению эрозии электрода; это реализуется либо на стороне управления, либо через сопротивление/индуктивность в выходной цепи.

Мощность изделия 0.8 Вт отражает среднюю потребляемую мощность при длительной работе и согласуется с обязательной продолжительностью включения ED 30%. Указанный ED означает, что средняя тепловая нагрузка требует периодического охлаждения и ограничений по циклу работы для предотвращения термической деградации изоляции.

Ключевые технические характеристики

• Напряжение поджига 1×15 кВ: обеспечивает пробой типичного зазора электрода горелки с учётом атмосферных условий; влияет на требуемую длину зазора и устойчивость воспламенения при низком давлении.
• Ток поджига 3.5 мА: ограничивает энергию импульса, снижает эрозию электрода и тепловую нагрузку на трансформатор, при этом достаточен для надёжной инициации искр при стандартных зазорах.
• Мощность 0.8 Вт: характеризует среднюю теплопроизводительность при номинальном цикле; определяет необходимость соблюдения ED 30% для теплорежима.
• Продолжительность работы ED 30%: допускает непрерывную работу лишь в режимах с паузами, критична для расчёта ресурса и системы охлаждения в корпусе горелки.
• Длина кабеля питания 750 мм: влияет на простоту монтажа и место расположения трансформатора относительно блока управления; кабель длиной 750 мм учитывает требования по минимизации помех и удобству прокладки в типовых конструкциях.
• Питание 230 В: совместимость с сетями переменного напряжения общего назначения облегчает интеграцию в промышленные и бытовые газовые установки.

Сценарии эксплуатации и преимущества

Трансформатор применяется в модулях поджига стационарных горелок, отопительных котлов и промышленных горелочных агрегатов, где требуется периодический импульс высокого напряжения. Подходит для сменных модулей при ремонте и обслуживании узлов поджига.

• Установка в узлах горелок: монтаж рядом с блоком управления при ограниченном пространстве — кабель 750 мм обеспечивает рациональную прокладку.
• Режимы циклической работы: ED 30% рассчитан на типичные циклы включения горелки, уменьшает необходимость в активном охлаждении при нормальной эксплуатации.
• Контроль эрозии электрода: ограниченный ток поджига уменьшает механическую и термическую деградацию электрода, продлевая ресурс узла зажигания.
• Снижение помех: конструктивные решения по развязке и изоляции минимизируют высокий уровень ЭМИ при коммутации импульса.

Экспертное заключение

Трансформатор поджига Federal‑Mogul 0096610002 предназначен для применения в системах, где необходимы точный импульс 15 кВ при ограниченном токе 3.5 мА и средней мощности 0.8 Вт с циклом ED 30%. Модель подходит для типичных промышленных и коммунальных горелочных модулей с периодическим режимом работы; при проектировании системы важно учитывать тепловой режим, согласование с блоком коммутации и соблюдение монтажных рекомендаций по длинe и экранированию кабеля.
