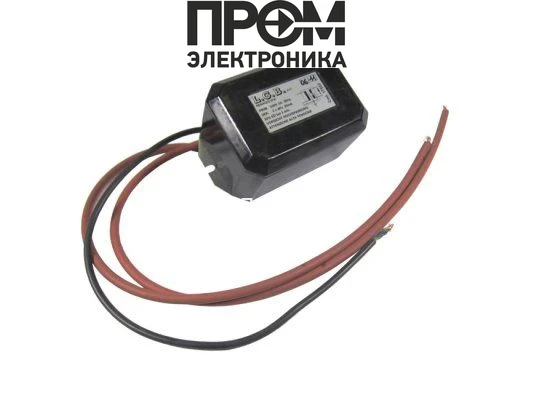

Трансформатор поджига L.G.B. 17552

Трансформатор поджига L.G.B. 17552 — назначение и область применения

Трансформатор поджига L.G.B. 17552 — это специализированный высоковольтный преобразователь, предназначенный для формирования импульса высокого напряжения и обеспечения образования искрового разряда в узлах розжига газовых и жидкотопливных горелок. Устройство относится к классу импульсных поджигающих трансформаторов низкого объёма и предназначено для интеграции в сборочные узлы котельного, отопительного и промышленного горелочного оборудования. Основная функция — преобразование питающего низковольтного тока в кратковременные высоковольтные импульсы для инициации воспламенения топливно-воздушной смеси.

Конструктивные особенности и принцип работы

По конструктивной схеме трансформатор выполнен как импульсный повышающий трансформатор с ферритовым или магнитным сердечником малого объёма, обмотками первичной и вторичной цепи и интегрированной системой изоляции. На первичную обмотку подаётся питание постоянного или импульсного тока от блока управления горелкой; магнитный поток в сердечнике при изменении тока индуцирует на вторичной обмотке высокое напряжение. Вторичная обмотка имеет большое количество витков с тонким проводом и усиленную изоляцию для выдержки напряжений порядка десятков киловольт.

В представленных характеристиках указано напряжение поджига ~20 кВ и ток поджига ~20 мА. Такое соотношение напряжения и тока характерно для генерации коронного или искрового разряда: высокий потенциал обеспечивает пробой зазора, а ограниченный ток уменьшает энергию разряда, снижая риск повреждения электродов и уменьшая тепловую нагрузку. Параметр сила тока питания 2.0 А относится к первичной цепи и определяет требования к источнику питания и предохранительной защите. Продолжительность работы ED 20% обозначает допустимый коэффициент включённости по времени, что критически важно для расчёта теплового режима и долговечности изделия.

Ключевые технические характеристики

• Напряжение поджига 20 кВ: обеспечивает достаточный потенциал для формирования стабильного искрового разряда на стандартных зазорах розжига; влияет на максимальную длину зазора и стойкость к загрязнению электрических контактов.
• Ток поджига 20 мА: ограничивает энергию каждой искры, уменьшая износ электродов и тепловую нагрузку на газоразрядную камеру, при этом обеспечивая надёжную инициацию горения.
• Сила тока первичной цепи 2.0 А: определяет требования к источнику питания и коммутации; влияет на время нарастания тока в первичной обмотке и, следовательно, на форму импульса вторичного напряжения.
• ED (дути-цикл) 20%: указывает допустимую среднюю нагрузку по времени; при проектировании систем необходимо учитывать паузы для теплоотвода и расчёта нагрева трансформатора.
• Пластиковый корпус: обеспечивает механическую защиту и изоляцию, снижает массу и упрощает монтаж, но требует контроля температурного режима и совместимости с рабочей средой.

Сценарии эксплуатации и преимущества

Как работает в реальном сценарии: блок управления подаёт импульс питания на первичную обмотку, происходит индукция высокого напряжения на вторичной обмотке, формируется искра на электроде розжига — воспламенение топливно-воздушной смеси. Такой цикл повторяется в режиме запуска горелки или при периодических поджигах стабилизации пламени.

• Интеграция в сборку горелок: компактные габариты позволяют устанавливать трансформатор в ограниченных пространствах монтажных щитов и корпусах горелок.
• Ограниченная энергия искры: снижает износ электродов и тепловое воздействие на камеру сгорания.
• Стандартный ED 20%: упрощает подбор схемы охлаждения и режимов работы для промышленных и бытовых задач.
• Повышенная изоляция вторичной обмотки: уменьшает вероятность пробоя при запылённых или влажных условиях эксплуатации.

Экспертное заключение

Трансформатор поджига L.G.B. 17552 предназначен для задач формирования кратковременных высоковольтных импульсов при розжиге газовых и жидкотопливных горелок с умеренной цикличностью работы. Модель соответствует типовой архитектуре импульсных поджигающих трансформаторов и подходит для систем, где требуются напряжение порядка 20 кВ при контролируемом токе поджига ~20 мА и ограниченном коэффициенте включённости 20%.

При проектировании системы необходимо обеспечить соответствующий источник питания и коммутацию, учитывать тепловые паузы согласно ED, а также предусмотреть монтаж в защищённой среде с контролем температуры и влажности для сохранения электрической изоляции и рабочего ресурса изделия.
