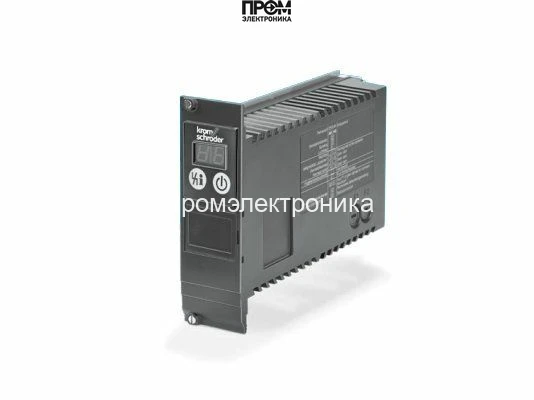

Топочный автомат Kromschroder PFU760LT TSA 3 сек

PFU 760LT · артикул 88650016. Автомат управления газовой горелкой для установки в шкаф управления. PFU 760 выполняет прямой розжиг и контроль пламени.

Расшифровка обозначения PFU 760LT

Особенности этого исполнения

В исполнении PFU 760LT питание — 220/240 В AC, 50/60 Гц. Напряжение и установленный набор параметров дополнительно сверяют по шильдику и документам на артикул.

Применение и контроль пламени

Выбор датчика определяет допустимый режим работы. При ионизационном контроле допускается непрерывная работа. С датчиком UVS требуется остановка горелки не реже одного раза за 24 часа. Для непрерывного УФ-контроля инструкция предусматривает UVC 1 совместно с подготовленным исполнением PFU..U.

Мощность горелки в установившемся режиме не ограничивается самим PFU; в инструкции для стадии розжига указан предел 350 кВт. Условия конкретной установки, времена безопасности и программа пуска проверяются при проектировании.

Подбор артикула и набора параметров

Полное обозначение описывает аппаратное исполнение, но не заменяет артикул и перечень настроек. Два PFU с одинаковым обозначением могут поставляться с разными параметрами. Время безопасности, повторный пуск, порог контроля пламени и поведение воздушного клапана сверяют по настройкам установленного прибора и документации заказа.

Перед заменой сохраняют настройки и сравнивают их с новым прибором. Для изменения параметров применяется BCSoft с разрешённым доступом. Самостоятельно переносить времена безопасности с похожего артикула нельзя.

При использовании PROFIBUS DP через PFA 700 команды и диагностика передаются по шине, а цепь блокировок безопасности и другие указанные в схеме сигналы подключаются отдельно. Наличие связи с ПЛК не заменяет эти цепи.

Монтаж и электрические ограничения

PFU устанавливают с защитой от прикосновения в 19-дюймовый каркас; в инструкции указаны BGT..1DP700 и BGT..1DP710. Шкаф должен обеспечивать не ниже IP54, без конденсации на платах. Сам модуль имеет IP00; после правильной установки фронтальная часть соответствует IP20.

Рабочая температура окружающей среды составляет от −20 до +60 °C. Допускается любое монтажное положение. Кабель датчика и размещение прибора относительно горелки проверяют по ограничению 100 м и требованиям прокладки из инструкции.

Напряжение питания клапанов соответствует напряжению питания PFU. Допускается до 2 А на отдельном выходе, но суммарно для клапанов и запального трансформатора — не более 2,5 А. Эти ограничения проверяют одновременно, с учётом подключённой нагрузки.

Чем отличаются PFU 760 и PFU 780

FAQ по выбору и эксплуатации

Достаточно ли указать PFU 760 при заказе?

Нет. Нужны полный артикул, обозначение, напряжение, тип датчика пламени и набор параметров. При замене приложите шильдик и выгрузку настроек: время безопасности не определяется только названием PFU 760.

Подходит ли UVS для круглосуточной работы без остановок?

Для PFU с UVS требуется отключение горелки минимум один раз за 24 часа. Непрерывный УФ-контроль возможен с UVC 1 и подготовленным исполнением PFU..U при соблюдении документации обоих приборов.

Можно ли установить модуль непосредственно возле горелки без шкафа?

Для PFU предусмотрен монтаж в шкаф управления с защитой не ниже IP54. Степень защиты отдельного модуля IP00 не подходит для открытой установки в загрязнённой или влажной зоне.

Что проверить после замены?

Сравнение параметров и проводки дополняют проверкой последовательности пуска, контроля пламени и блокировок по инструкции. Работы выполняет специалист по горелочному оборудованию; цикл автоматических сбросов не используют для обхода причины аварии.

Нужные разделы документации

• Назначение, варианты и датчики пламени — стр. 2.
• Установка и условия замены — стр. 3.
• Схемы подключения — выбрать своё исполнение — стр. 7.
• Параметры программы — стр. 19.
• Код типа и выбор исполнения — стр. 38.
