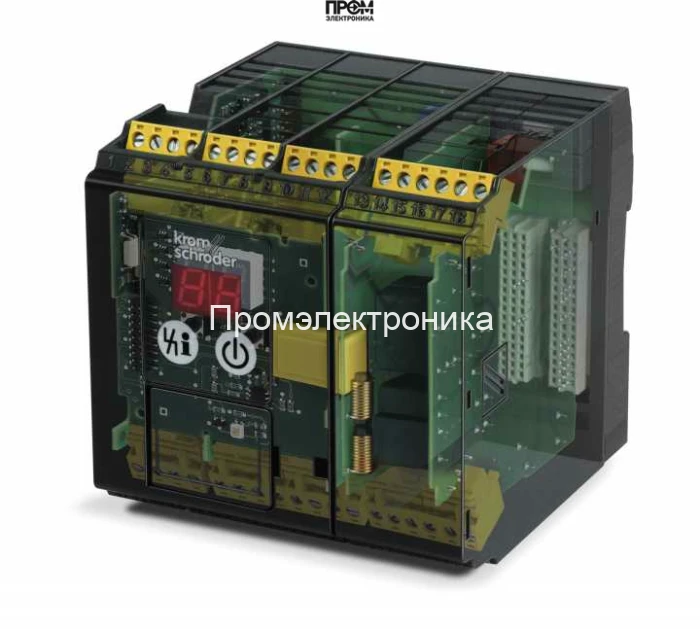

Топочный автомат Kromschroder BCU560QC0F0U0D0K1-E
Топочный автомат Kromschroder BCU560QC0F0U0D0K1-E. Напряжение питания: 120 В AC, 50/60 Гц Контроль пламени: С ионизационным или УФ-сигналом.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 88670975
- Серия
- BCU
- Тип
- Автомат управления горелкой
- Серия
- Стандартное исполнение
- Напряжение питания
- 120 В AC, 50/60 Гц
- Система контроля герметичности клапанов
- Нет
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Подбор автоматики горения
Проверьте исполнение перед заказом
Параметры относятся к обозначению Топочный автомат Kromschroder BCU560QC0F0U0D0K1-E. Сопоставьте их с установленным оборудованием.
Питание и частота
120 В AC, 50/60 Гц
Сверьте напряжение и частоту по маркировке установленного блока и схеме оборудования.
Программа запуска
Сопоставьте продувку, время безопасности и порядок включения исполнительных устройств.
Контроль пламени
С ионизационным или УФ-сигналом
Проверьте тип датчика, усилитель сигнала и допустимые сочетания в руководстве.
Подключение и комплект
Уточните цоколь, разъёмы, кабели и наличие отдельных модулей в заказе.
Поколение и настройка
Сравните аппаратную версию, параметры и разрешённый изготовителем способ замены.
Описание Топочный автомат Kromschroder BCU560QC0F0U0D0K1-E
BCU 560QC0F0U0D0K1-E · артикул 88670975. Автомат управления, розжига и контроля газовой горелки. Варианты 460/465 и 560/565 предназначены для прямого розжига; 480 и 580 — для запальной и основной горелок с раздельным контролем.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Автомат управления горелкой |
| Напряжение питания | 120 В AC, 50/60 Гц |
| Система контроля герметичности клапанов | Нет |
| Регулирование мощности | Нет |
| Контроль пламени | С ионизационным или УФ-сигналом |
| Электрическое подключение | Винтовые соединительные клеммы |
| Индивидуальная упаковка | Да |
| 04 Контроль пламени | ионизационный контроль |
| 01 Порог отключения горелки/запальной горелки | 2 мкА |
| 07 Попытки запуска горелки/запальной горелки | 1 |
| 09 Повторный запуск | Нет |
| Время безопасности во время работы tSB | 1 s |
| 52 Сбросной клапан (VPS) | V2 |
| 61 Минимальное время работы горелки tB | 0 s |
| 62 Минимальная пауза tBP | 0 s |
| 67 Время работы в ручном режиме ограничено 5 мин. | Да |
| 77 Пользовательский пароль | ---- |
| 78 Назначение горелки | Горелка |
| 94 1-е время безопасности при запуске | 3 s |
| 95 Время подтверждения пламени 1 tFS1 | 2 s |
| 80 Связь по полевой шине | С проверкой адреса |
Применение и подбор
Сверьте поколение, полное обозначение, силовой модуль, датчик пламени и программу горелки. Наличие интерфейса связи не заменяет цепи безопасности.
Время безопасности и поведение после потери пламени проверяют по параметрам прибора. Одинаковое обозначение корпуса не подтверждает одинаковую настройку.
Монтаж и ввод в работу
Для BCU серии 5 предусмотрено крепление на DIN-рейке; при вертикальном расположении рейки требуется защита от соскальзывания.
Прибор размещают с защитой от загрязнений. Подключение силового модуля и сигнальных цепей сверяют по полному исполнению.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| 460 / 560 | Прямой розжиг. |
| 465 / 565 | Прямой розжиг с расширенными функциями контроля воздуха. |
| 480 / 580 | Запальная и основная горелки. |
| Силовой модуль | Определяет согласование нагрузок и управляющих интерфейсов. |
FAQ по выбору и эксплуатации
Можно ли перенести настройки с похожего автомата?
Перенос допустим после проверки аппаратного исполнения, версии и требований установки. Времена безопасности и функции блокировок сверяют отдельно.
Подойдёт ли любой УФ-датчик?
Тип датчика, вход контроля и режим работы должны быть согласованы. Возможность непрерывного контроля не определяется одним названием BCU.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- BCU 56x, 580 (RU) — стр. 2, 3, 4.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder BCU 560QC0F0U0D0K1-E: техническое описание
Kromschroder BCU 560QC0F0U0D0K1-E — автомат управления горелкой. Устройство выполняет заданную последовательность пуска и розжига, контролирует пламя и управляет разрешёнными исполнительными цепями. Времена безопасности и логика выходов являются частью конкретной программы исполнения.
Для аппаратной части и контроля подтверждены: напряжение питания — 120 В AC, 50/60 Гц; контроль пламени — с ионизационным или УФ-сигналом; контроль пламени — ионизационный контроль; электрическое подключение — винтовые соединительные клеммы. Эти данные определяют совместимость с датчиком пламени и электрической схемой горелки.
Из параметров программы выбраны только однозначно декодированные значения: 1-е время безопасности при запуске — 3 с; попытки запуска горелки/запальной горелки — 1. Их нельзя переносить на другой автомат или менять без проверки алгоритма безопасности.
Замена допустима после сверки питания, способа контроля пламени, времён безопасности, алгоритма продувки, управления клапанами и распиновки.
Для заказа и проверки исполнения используют восьмизначный артикул 88670975 и полное обозначение BCU 560QC0F0U0D0K1-E. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения BCU 560QC0F0U0D0K1-E
| Код в обозначении | Параметр | Значение |
|---|---|---|
| BCU | Тип | Автомат управления горелкой |
| 560 | Серия | Стандартное исполнение |
| Q | Напряжение питания | 120 В AC, 50/60 Гц |
| C0 | Система контроля герметичности клапанов | Нет |
| F0 | Регулирование мощности | Нет |
| U0 | Контроль пламени | С ионизационным или УФ-сигналом |
| K1 | Электрическое подключение | Винтовые соединительные клеммы |
| E | Индивидуальная упаковка | Да |
| 0 | 04 Контроль пламени | ионизационный контроль |
| 2 | 01 Порог отключения горелки/запальной горелки | 2 мкА |
| 1 | 07 Попытки запуска горелки/запальной горелки | 1 |
| 0 | 09 Повторный запуск | Нет |
| 1 | Время безопасности во время работы tSB | 1 s |
| 2 | 52 Сбросной клапан (VPS) | V2 |
| 0 | 61 Минимальное время работы горелки tB | 0 s |
| 0 | 62 Минимальная пауза tBP | 0 s |
| 1 | 67 Время работы в ручном режиме ограничено 5 мин. | Да |
| 1234 | 77 Пользовательский пароль | ---- |
| 0 | 78 Назначение горелки | Горелка |
| 3 | 94 1-е время безопасности при запуске | 3 s |
| 2 | 95 Время подтверждения пламени 1 tFS1 | 2 s |
| 1 | 80 Связь по полевой шине | С проверкой адреса |
Характеристики
- Наименование
- Топочный автомат Kromschroder BCU560QC0F0U0D0K1-E
- Артикул производителя
- 88670975
- Серия
- BCU
- Тип
- Автомат управления горелкой
- Серия
- Стандартное исполнение
- Напряжение питания
- 120 В AC, 50/60 Гц
- Система контроля герметичности клапанов
- Нет
- Регулирование мощности
- Нет
- Контроль пламени
- С ионизационным или УФ-сигналом
- Электрическое подключение
- Винтовые соединительные клеммы
- Индивидуальная упаковка
- Да
- 04 Контроль пламени
- ионизационный контроль
- 01 Порог отключения горелки/запальной горелки
- 2 мкА
- 07 Попытки запуска горелки/запальной горелки
- 1
- 09 Повторный запуск
- Нет
- Время безопасности во время работы tSB
- 1 s
- 52 Сбросной клапан (VPS)
- V2
- 61 Минимальное время работы горелки tB
- 0 s
- 62 Минимальная пауза tBP
- 0 s
- 67 Время работы в ручном режиме ограничено 5 мин.
- Да
- 77 Пользовательский пароль
- ----
- 78 Назначение горелки
- Горелка
- 94 1-е время безопасности при запуске
- 3 s
- 95 Время подтверждения пламени 1 tFS1
- 2 s
- 80 Связь по полевой шине
- С проверкой адреса
Техническая документация
PDFBCU 56x, 580 (EN) — руководство серииОткрыть документ ↗
EN · 10.24 · страница 1
Руководство серии. Исходный файл сверён с оригиналом производителя; полное исполнение и поколение проверяйте по маркировке блока.
PDFBCU 56x, 580 (RU) — руководство серииОткрыть документ ↗
RU · 10.24 · страница 1
Руководство серии. Исходный файл сверён с оригиналом производителя; полное исполнение и поколение проверяйте по маркировке блока.
PDFBCU 560, BCU 565 (EN) — руководство серииОткрыть документ ↗
EN · 05.25 · страница 1
Руководство серии. Исходный файл сверён с оригиналом производителя; полное исполнение и поколение проверяйте по маркировке блока.
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | BCU 560QC0F0U0D0K1-E88670975 | BCU 560QC0F0U0D0K1-E88670931 | BCU 560QC0F0U0D0K2-E88670378 |
|---|---|---|---|
| Электрическое подключение | Винтовые соединительные клеммы | Винтовые соединительные клеммы | Пружинные соединительные клеммы |
| 07 Попытки запуска горелки/запальной горелки | 1 | 3 | 1 |
| 09 Повторный запуск | Нет | Не подтверждено | Горелка |
| 94 1-е время безопасности при запуске | 3 s | 10 s | 10 s |
Габаритные чертежи
Откройте нужную страницу и выберите размер для полного обозначения изделия. Размеры соседних исполнений могут отличаться.
PDFBCU 56x, 580 (EN) · стр. 27Документ серии: точное исполнение и размер выбираются по таблице документа.PDFBCU 560, BCU 565 (EN) · стр. 131Документ серии: точное исполнение и размер выбираются по таблице документа.
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
BCU 560QC0F0U0D0K1-E · 88670975 · Baustand: не указан
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
