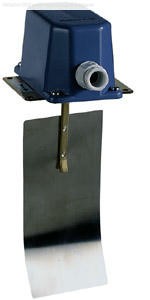

Лопаточное реле потока воздуха Honeywell S6040A1003
Механический контроль потока воздуха в канале. Регулируемый порог, сменная лопатка PA1, корпус IP65.
Увеличить фотоОсновные характеристики
- Контролируемая среда
- Воздух и неагрессивные газы
- Минимальная настройка
- Срабатывание ≈2,5 м/с; возврат ≈1 м/с
- Максимальная настройка
- Срабатывание ≈9,2 м/с; возврат ≈8 м/с
- Защита корпуса
- IP65
- Температура
- −40…+85 °C
- Максимальное давление
- 0,25 бар
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Лопаточное реле потока воздуха Honeywell S6040A1003
Назначение и устройство
Honeywell S6040A1003 контролирует поток воздуха и неагрессивного газа непосредственно в воздуховоде. Движение среды отклоняет лопатку из нержавеющей стали и переключает электрический контакт. Такой принцип позволяет контролировать наличие потока без двух импульсных линий.
При минимальной настройке переключение происходит примерно при 2,5 м/с, возврат — при 1 м/с. При максимальной настройке соответствующие значения составляют около 9,2 и 8 м/с. Это пары порогов переключения и возврата, а не диапазон аналогового измерения.
Монтаж и применение
Корпус устанавливают сверху воздуховода через отверстие 20 мм, а лопатку — внутри. До и после прибора оставляют прямые участки не менее пяти диаметров канала. Для замены лопатки предусмотрена принадлежность PA1.
Сравнение близких исполнений
| Модель | Диапазон | Предельное давление | Отличительная особенность |
|---|---|---|---|
| S6040A1003 | Порог примерно 2,5–9,2 м/с | 0,25 бар | Лопатка; воздух |
| DPS400 | 40–400 Па | 100 мбар | Контроль перепада воздуха |
Вопросы и ответы
Как прибор определяет поток?
Поток отклоняет механическую лопатку, связанную с переключающим контактом.
Нужны ли две трубки отбора давления?
Нет. Лопатка находится непосредственно в воздуховоде.
Где ставят корпус?
Сверху воздуховода; монтажное отверстие имеет диаметр 20 мм.
Какие участки должны быть прямыми?
Не менее пяти диаметров воздуховода перед прибором и после него.
Как называется сменная лопатка?
Для S6040A1003 предусмотрена лопатка PA1.
Характеристики
- Наименование
- Лопаточное реле потока воздуха Honeywell S6040A1003
- Контролируемая среда
- Воздух и неагрессивные газы
- Минимальная настройка
- Срабатывание ≈2,5 м/с; возврат ≈1 м/с
- Максимальная настройка
- Срабатывание ≈9,2 м/с; возврат ≈8 м/с
- Защита корпуса
- IP65
- Температура
- −40…+85 °C
- Максимальное давление
- 0,25 бар
- Лопатка
- Нержавеющая сталь 1.4301
- Рычаг
- Латунь
- Коммутация
- 15 А (8 А) при 24–250 В AC; 2 А при 24 В DC
- Масса
- 700 г
- Сменная лопатка
- PA1
- Артикул производителя
- S6040A1003
