Honeywell S6065A1003 реле протока для неагрессивной жидкости

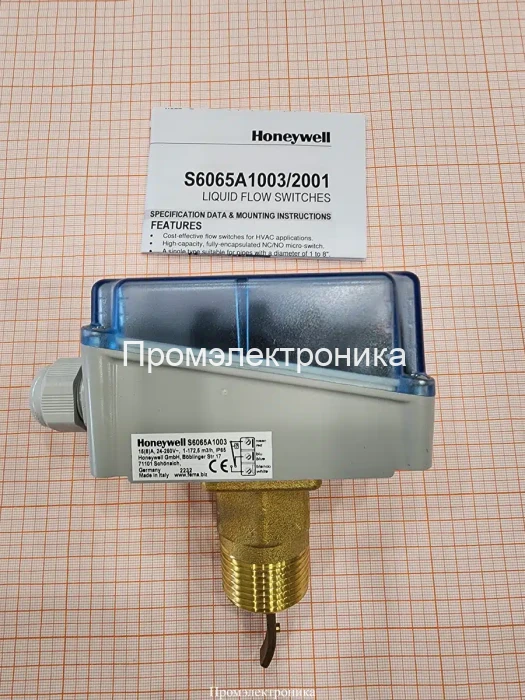

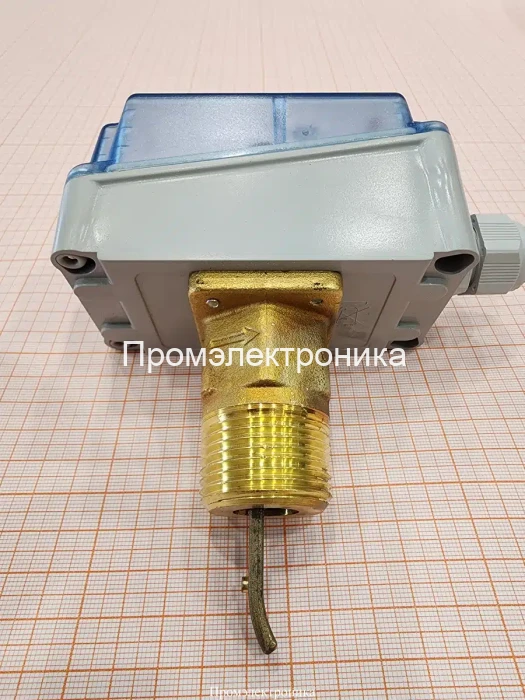

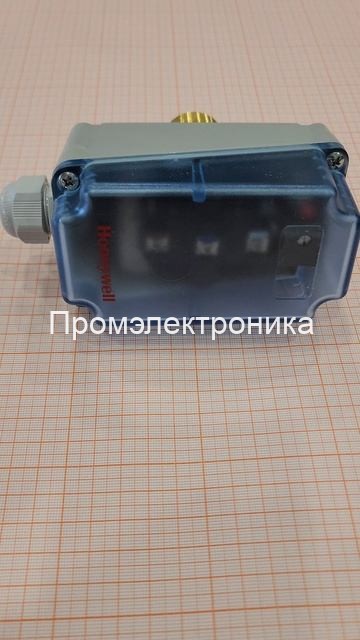

Реле протока жидкости Honeywell S6065A1003

Реле протока Honeywell S6065A1003 представляет собой высоконадежное и экономичное устройство, разработанное для мониторинга и контроля скорости потока неагрессивных жидкостей в трубопроводах. Это оборудование является неотъемлемым элементом для автоматизации и обеспечения безопасности в современных инженерных системах.

Компания Промэлектроника, являясь официальным дилером продукции Honeywell, гарантирует подлинность и высочайшее качество поставляемого оборудования, а также предоставляет полную техническую поддержку и сервис.

Назначение и области применения

Основная задача реле S6065A1003 — подача сигнала при изменении скорости потока жидкости относительно заданного значения. Устройство разработано для работы с неагрессивными средами и нашло широкое применение в следующих системах:

• Системы отопления, вентиляции и кондиционирования (ОВК): Контроль циркуляции теплоносителя в котлах, защита насосов от сухого хода, управление работой чиллеров и фанкойлов.
• Системы водоснабжения и водоподготовки: Мониторинг потока в распределительных сетях, обеспечение правильной работы насосных станций.
• Промышленные контуры охлаждения: Защита дорогостоящего оборудования (станков, компрессоров, сварочных аппаратов) от перегрева путем контроля потока охлаждающей жидкости.
• Системы смазки: Контроль подачи смазочных материалов к движущимся частям механизмов для предотвращения износа.

Реле эффективно работает с такими средами, как вода, масло и различные водные растворы гликолей, используемые в качестве хладагентов.

Ключевые преимущества и конструктивные особенности

Модель S6065A1003 обладает рядом характеристик, которые делают ее востребованной на рынке:

• Универсальность: Одно устройство подходит для установки на трубы диаметром от 1 до 8 дюймов благодаря набору сменных лопастей (поставляются в комплекте).
• Высокая надежность: В основе прибора лежит высокопроизводительный, полностью герметизированный микропереключатель (NC/NO), который обеспечивает ресурс не менее 50 000 циклов срабатывания при номинальной нагрузке.
• Прочные материалы: Корпус датчика и рычаг выполнены из латуни, а лопасть — из нержавеющей стали (1.4404), что гарантирует долгий срок службы при работе с неагрессивными жидкостями.
• Высокий класс защиты: Корпус из ABS-пластика и защищенной от коррозии стали соответствует стандарту IP65, что обеспечивает полную защиту от пыли и водяных струй. Это позволяет устанавливать реле в запыленных и влажных помещениях.
• Широкий диапазон рабочих температур: Устройство стабильно функционирует при температуре окружающей среды от -40 °C до +85 °C и максимальной температуре рабочей среды в трубе до 120 °C.

Технические характеристики

• Максимальное рабочее давление: 11 бар
• Максимальная температура жидкости: 120 °C
• Присоединение к трубопроводу: Резьбовое Rp 1" (ISO 7/1)
• Коммутационная способность переключателя: 15 (8) А, 24...250 В переменного тока
• Электрическое подключение: Винтовые клеммы для провода сечением до 1.5 мм², кабельный ввод для кабеля диаметром 6...9 мм
• Материалы:
  • Корпус датчика: латунь
  • Рычаг: латунь
  • Лопасть: нержавеющая сталь 1.4404
  • Корпус: ABS-пластик и сталь с антикоррозийной защитой
• Габаритные размеры (ВхШхГ): 113 x 62 x 65 мм
• Вес: 850 г

Регулировка и настройка

Реле протока поставляется с заводской настройкой на минимальное значение срабатывания. Для изменения уставки необходимо повернуть регулировочный винт по часовой стрелке. Это позволяет точно настроить точку переключения в зависимости от требований конкретной системы.

Диапазон настройки зависит от диаметра трубы и используемого набора лопастей. Например:

• Для трубы диаметром 1 дюйм диапазон настройки точки сброса/срабатывания составляет от 0.6/1.0 м³/ч до 2.0/2.1 м³/ч.
• При использовании набора лопастей для трубы 3 дюйма, диапазон расширяется от 4.3/6.2 м³/ч до 10.7/11.4 м³/ч.
• Для больших труб диаметром 6 дюймов реле контролирует потоки до 120 м³/ч с точками переключения в диапазоне от 35.9/43.1 м³/ч до 81.7/85.1 м³/ч.

Рекомендации по монтажу и подключению

Для корректной и долговечной работы устройства рекомендуется соблюдать следующие правила монтажа:

• Устанавливайте реле на прямом участке трубы, на достаточном удалении от изгибов, клапанов и фильтров, которые могут создавать турбулентность потока.
• Стрелка на корпусе устройства должна быть направлена по ходу потока жидкости.
• При установке на вертикальном трубопроводе может потребоваться дополнительная калибровка для компенсации веса лопасти.
• Не монтируйте устройство корпусом вниз, чтобы избежать скопления грязи и шлама, которые могут помешать работе механизма.

Электрическое подключение осуществляется через клеммную колодку. Для сигнализации о падении потока ниже установленного значения используются контакты "красный-белый" (размыкаются при падении потока). Для сигнала об отсутствии потока замыкаются контакты "красный-синий".

Для получения консультации, уточнения технических деталей или оформления заказа на реле протока Honeywell S6065A1003, обращайтесь в компанию Промэлектроника.
