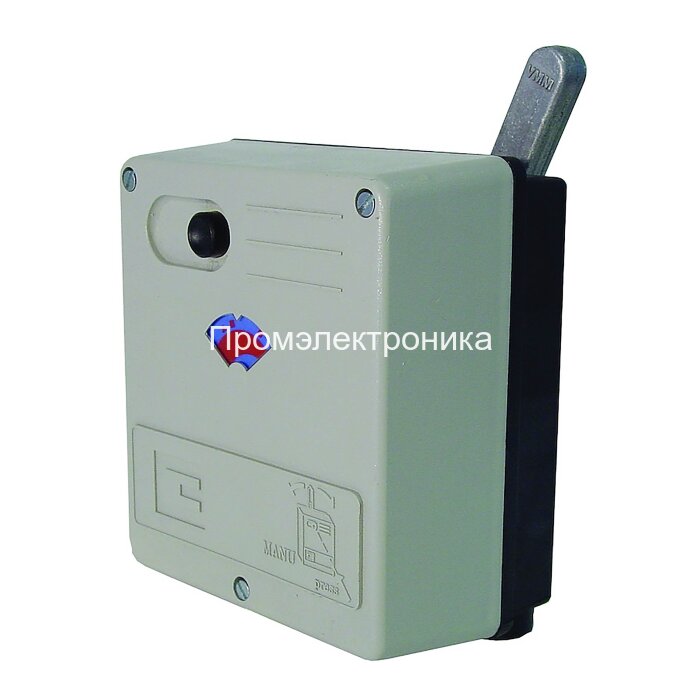

Привод Honeywell VMM40-24

Honeywell VMM40-24 — электрический привод для управления поворотными смесительными клапанами в системах отопления, кондиционирования, вентиляции и теплохолодоснабжения. Модель рассчитана на питание 24 В AC и обеспечивает номинальный крутящий момент 40 Нм, что позволяет использовать привод с крупными поворотными клапанами и узлами регулирования теплоносителя.

Привод Honeywell VMM40-24 применяется там, где требуется надежное автоматическое изменение положения клапана по команде контроллера. Он подходит для регулирования температуры воды в отопительных контурах, смесительных узлах, котельных, тепловых пунктах, системах HVAC и технологических установках, где используются поворотные регулирующие клапаны Honeywell/Resideo Centra.

Назначение

Основная задача Honeywell VMM40-24 — поворачивать шток клапана на заданный угол и тем самым изменять соотношение потоков теплоносителя. В составе смесительного узла привод помогает поддерживать требуемую температуру подачи, управлять подмесом обратной воды, регулировать контур отопления или охлаждения и обеспечивать стабильную работу инженерной системы.

Модель относится к серии VMM — приводам для поворотных клапанов. Она рассчитана на плавающее, или трехпозиционное, управление: контроллер подает команды на открытие или закрытие, а привод перемещает клапан в нужном направлении. Такой принцип широко применяется в автоматике отопления и кондиционирования, где требуется простое, надежное и понятное позиционное регулирование без сложной аналоговой настройки.

Где применяется

Honeywell VMM40-24 используется в системах, где необходимо автоматизировать работу поворотного смесительного клапана. На практике привод устанавливают в:

• котельных и индивидуальных тепловых пунктах;
• системах водяного отопления зданий;
• смесительных узлах вентиляционных установок;
• контурах теплоснабжения и охлаждения;
• узлах регулирования температуры теплоносителя;
• системах HVAC коммерческих, административных и промышленных объектов;
• тепличных, производственных и технологических установках с водяным регулированием.

Модель особенно актуальна для объектов, где уже применяются клапаны Honeywell/Resideo Centra и требуется привод с питанием 24 В AC, высоким моментом и стандартным временем хода.

Принцип работы

Привод Honeywell VMM40-24 получает питание 24 В AC и управляющие сигналы от контроллера. При поступлении команды на открытие или закрытие встроенный синхронный двигатель поворачивает выходной механизм привода. Рабочий угол поворота составляет 90°, что соответствует типовой логике работы поворотных смесительных клапанов.

В крайних положениях движение отключается концевыми выключателями. Это снижает риск перегрузки механизма и помогает продлить срок службы привода. При необходимости оператор может воспользоваться ручным управлением: механизм размыкается с клапаном, после чего положение можно изменить вручную. После восстановления питания привод снова переходит к автоматической работе.

Конструкция не требует регулярной настройки. После правильного монтажа на клапан привод работает как исполнительный механизм системы автоматики и выполняет команды контроллера в штатном режиме.

Преимущества Honeywell VMM40-24

Honeywell VMM40-24 выбирают для объектов, где важны совместимость с клапанами Centra, надежная механика и понятная схема подключения. Привод рассчитан на длительную эксплуатацию в инженерных системах и не требует сложного обслуживания.

Ключевые преимущества модели:

• высокий крутящий момент 40 Нм для уверенного управления поворотными клапанами;
• питание 24 В AC — удобное решение для систем автоматизации и щитов управления;
• трехпозиционное floating-управление;
• прямой монтаж на совместимые поворотные клапаны;
• рабочий угол поворота 90°;
• ручное управление для наладки и сервисных работ;
• четкий индикатор положения;
• защита корпуса IP54;
• защита от перегрузки и блокировки;
• увеличенное пространство для подключения проводов;
• не требует регулярного обслуживания;
• подходит для систем отопления и кондиционирования.

Технические особенности модели

Honeywell VMM40-24 относится к приводам с крутящим моментом 40 Нм. Время полного хода составляет 3,5 минуты на 90°, поэтому модель подходит для плавного регулирования в тепловых системах, где не требуется сверхбыстрое перемещение клапана. Для задач, где важна более высокая скорость хода, нужно отдельно проверять применимость модификации VMM40-24F.

Корпус привода имеет степень защиты IP54, что позволяет использовать устройство в стандартных условиях эксплуатации инженерных помещений. Рабочая температура окружающей среды — от 0 до 60 °C. При установке рядом с горячими поверхностями важно соблюдать требования по монтажу и не допускать перегрева привода.

Характеристики Honeywell VMM40-24

• Производитель: Honeywell / Resideo.
• Серия: VMM.
• Тип изделия: электрический привод для поворотных клапанов.
• Модель: VMM40-24.
• Напряжение питания: 24 В AC.
• Частота питания: 50 Гц.
• Тип управления: floating, трехпозиционное.
• Номинальный крутящий момент: 40 Нм.
• Время хода: 3,5 минуты на 90°.
• Угол поворота: 90°.
• Потребляемая мощность для модификаций VMMxx-24: 3,5 ВА.
• Степень защиты: IP54.
• Класс изоляции: I по EN 60730.
• Рабочая температура окружающей среды: от 0 до 60 °C.
• Температура воды в клапане: от 2 до 130 °C.
• Относительная влажность: без конденсации.
• Масса: около 1,5 кг.
• Ручное управление: предусмотрено.
• Индикатор положения: предусмотрен.
• Обслуживание: привод не требует регулярной настройки и обслуживания.

Совместимость и подбор

Honeywell VMM40-24 применяется с поворотными клапанами Honeywell/Resideo Centra. В документации и описаниях серии указываются совместимые семейства клапанов DR, DRG, ZR, DRU, DRR и V5421. Также для серии VMM встречаются обозначения клапанов DRxxxGMLA, DRxxxGFLA, ZRxxxMA, ZRxxxFA и DRU.

При подборе важно проверить не только артикул привода, но и тип клапана, диаметр, требуемый крутящий момент, напряжение питания и тип управляющего сигнала. VMM40-24 рассчитан на питание 24 В AC и floating-управление. Если в системе используется питание 230 В AC, аналоговый сигнал 0–10 В или требуется другое время хода, необходимо подбирать другую модификацию.

Чтобы избежать ошибки при замене, желательно сверить:

• артикул установленного привода;
• маркировку клапана;
• напряжение питания в шкафу автоматики;
• схему подключения;
• требуемый момент;
• направление вращения;
• необходимость ручного управления;
• условия установки рядом с горячими трубопроводами и клапанами.

Компания ПРОМЭЛЕКТРОНИКА поможет подобрать Honeywell VMM40-24 для замены старого привода, проверить совместимость с клапаном и предложить подходящий вариант поставки.

Примеры использования

1. Смесительный узел отопления.
Привод устанавливается на поворотный трехходовой или четырехходовой клапан и регулирует подмес обратной воды. Это помогает поддерживать заданную температуру подачи в контуре отопления.

2. Котельная или тепловой пункт.
Honeywell VMM40-24 может применяться в узлах регулирования теплоносителя, где автоматика управляет положением клапана в зависимости от температуры наружного воздуха, температуры подачи или сигнала контроллера.

3. Вентиляционная установка с водяным теплообменником.
Привод управляет клапаном контура нагрева или охлаждения, изменяя расход теплоносителя через теплообменник. Это позволяет поддерживать требуемую температуру приточного воздуха.

4. Модернизация существующей системы Honeywell Centra.
Если на объекте уже установлен совместимый клапан DR, ZR, DRU или другой клапан соответствующей серии, VMM40-24 может использоваться как замена неисправного привода при условии совпадения напряжения, сигнала управления и механического интерфейса.

Почему стоит купить Honeywell VMM40-24 в ПРОМЭЛЕКТРОНИКЕ

ПРОМЭЛЕКТРОНИКА поставляет промышленную автоматику, приводы, клапаны и комплектующие для систем отопления, вентиляции, котельных и технологического оборудования. Мы поможем подобрать Honeywell VMM40-24 по артикулу, проверить совместимость с установленным клапаном и предложить решение для замены или комплектации нового узла.

Преимущества заказа у нас:

• техническая консультация по подбору привода;
• помощь в проверке совместимости с клапанами Honeywell/Resideo;
• поставка оригинального промышленного оборудования;
• подбор аналогов и замен при необходимости;
• доставка по России транспортными компаниями;
• работа с юридическими лицами и снабженческими организациями.

Honeywell VMM40-24 — надежный привод 24 В AC для поворотных клапанов, который подходит для автоматизации отопительных и климатических систем. Модель сочетает высокий момент 40 Нм, понятное трехпозиционное управление, ручной режим и прочную конструкцию для длительной эксплуатации на инженерных объектах.
