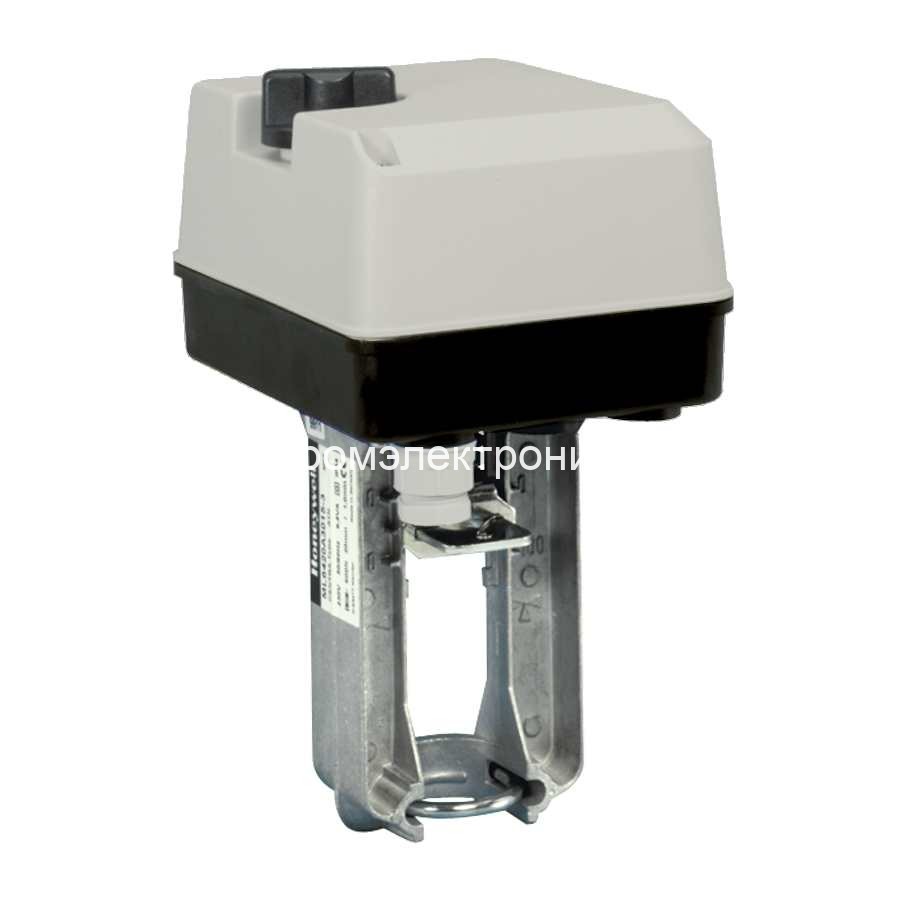

Электропривод Honeywell ML6420A3007
Линейный привод 600 Н, ход 20 мм, питание 24 В AC. Управление: 3-позиционное; полный ход 60 с при 50 Гц.
Увеличить фотоОсновные характеристики
- Тип движения
- Линейный
- Усилие штока
- 600 Н
- Ход штока
- 20 мм
- Питание
- 24 В AC
- Управляющий вход
- 3-позиционное
- Полный ход при 50 Гц
- 60 с
Описание
Назначение и рабочие параметры
ML6420A3007 перемещает шток регулирующего клапана в водяной системе отопления, охлаждения или вентиляции. Исполнение развивает 600 Н при ходе 20 мм. Полное перемещение занимает 60 с при 50 Гц, поэтому этот вариант рассчитан на регулирование с учётом указанной длительности полного хода.
Трёхпозиционный регулятор коммутирует 24 В AC в цепях управления двумя направлениями. Величина хода задаётся длительностью команды. По напряжению и скорости эта серия включает несколько внешне похожих исполнений, поэтому полный артикул определяет электрические параметры.
Монтаж и ручное управление
Привод соединяется со штоком линейного клапана и отключает двигатель по достижении заданного усилия. Ход 20 мм должен соответствовать рабочему ходу арматуры. Допустимый перепад давления определяется сочетанием диаметра, конструкции клапана и усилия 600 Н.
Ручное управление применяется при отключённом питании. Модели без пружинного возврата не выполняют автоматическое аварийное перемещение при пропадании напряжения. Для узла с температурой среды выше 150 °C предусматривается соответствующий клапану высокотемпературный комплект; допустимая температура воздуха вокруг привода остаётся отдельным ограничением.
Сравнение ближайших моделей ML6420
| Модель | Питание | Усилие / ход | Полный ход | Возврат пружиной |
|---|---|---|---|---|
| ML6420A3007 эта модель | 24 В AC | 600 Н / 20 мм | 60 с при 50 Гц | Без пружинного возврата |
| ML6420A3015 | 230 В AC | 600 Н / 20 мм | 60 с при 50 Гц | Без пружинного возврата |
| ML6420A3023 | 24 В AC | 600 Н / 20 мм | 30 с при 50 Гц | Без пружинного возврата |
| ML6420A3031 | 230 В AC | 600 Н / 20 мм | 30 с при 50 Гц | Без пружинного возврата |
Вопросы и ответы о ML6420A3007
Какое питание требуется ML6420A3007?
24 В переменного тока. Управление трёхпозиционное: регулятор коммутирует цепи двух направлений движения. Версии на 24 и 230 В имеют разные полные артикулы.
Что происходит при пропадании напряжения?
Пружинного возврата у этого исполнения нет. Оно не предназначено для принудительного перевода штока в аварийное положение за счёт пружины.
Как подобрать привод по усилию и ходу?
Для ML6420A3007 это 600 Н и 20 мм. Ход должен соответствовать клапану, а требуемое усилие проверяется для его диаметра и перепада давления. Ход 20 мм нельзя заменить ходом 38 мм только на основании одинакового напряжения питания.
Чем отличается версия ML6420A3023?
ML6420A3023 выполняет ход 20 мм за 30 с, а ML6420A3007 — за 60 с. Усилие 600 Н и питание 24 В AC совпадают; различие в скорости учитывают в настройке регулятора.
Можно ли добавить сигналы положения?
Для ML6420/ML6425 предусмотрены комплект двух переключающих контактов 43191680-005 и потенциометр обратной связи 43191679-011 на 10 кОм. Это принадлежности, а не встроенное оснащение каждого поставляемого привода.
Можно ли перемещать шток вручную?
Да. Для ручного управления питание сначала отключают. Вращение рукоятки перемещает шток, а при возобновлении автоматической работы ручной механизм разблокируется. Подробная последовательность приведена в инструкции.
Характеристики
- Наименование
- Электропривод Honeywell ML6420A3007
- Тип движения
- Линейный
- Усилие штока
- 600 Н
- Ход штока
- 20 мм
- Питание
- 24 В AC
- Управляющий вход
- 3-позиционное
- Полный ход при 50 Гц
- 60 с
- Потребление
- 4 ВА
- Степень защиты
- IP54
- Пружинный возврат
- Нет
- Температура окружающей среды
- −10…+50 °C
- Максимальная температура среды в клапане
- 150 °C без высокотемпературного комплекта
- Ручное управление
- Есть
- Артикул производителя
- ML6420A3007
