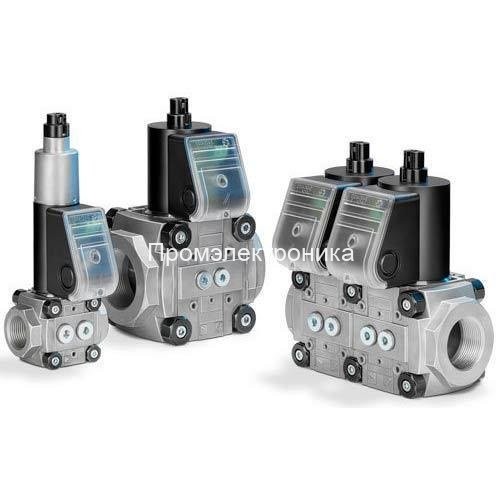

Газовый клапан Kromschroder VAS8100F05NKB/PP/PP 88203724

Техническое описание VAS 8100F05NKB/PP/PP

Дополнение по документации производителя. Для подбора и замены сохраняют полное обозначение, артикул и редакцию изделия.

Назначение и особенности

VAS — нормально закрытый электромагнитный клапан безопасности для газовой линии. При отключении питания подача прекращается; клапан используют для ступенчатого включения горелки либо совместно с регуляторами в системе управления расходом. Дросселирование максимального расхода и исполнение с замедленным открытием решают разные задачи: ограничение рабочего расхода не заменяет настройку пускового газа.

Обозначение исполнения

В обозначении VAS 8100F05NKB/PP/PP VAS задаёт семейство, первая цифра — типоразмер valVario. По таблице типа R означает внутреннюю резьбу Rp, F — фланец ISO; /N — быстрое открытие и закрытие, /L — медленное открытие и быстрое закрытие. Питание, присоединения на входе и выходе, разъём и контроль положения читают по полному коду и шильдику. Отсутствующий фланец, датчик положения или принадлежность не считаются включёнными в комплект.

Применение и место установки

Клапан устанавливают в газовую рампу перед горелкой, по стрелке потока, с фильтром перед арматурой и без передачи усилий трубопровода на корпус. Руководство допускает вертикальное либо горизонтальное положение привода, но не расположение электромагнитом вниз. Для обслуживания оставляют доступ к катушке, крышке и боковым штуцерам. При сборке с регуляторами VAH/VRH и VMV сохраняют последовательность из схемы производителя: VAS не размещают между VAH/VRH и VMV.

Совместимое оборудование и принадлежности

Предусмотрены системы контроля герметичности TC и реле давления DG..C/DG..VC в исполнениях для соответствующего корпуса. Обводной или запальный клапан VBY/VAS 1 и блок TC выбирают по схеме газовой рампы, стороне монтажа и доступным портам; их нельзя размещать в одном и том же месте крепления. Фланцы, уплотнения и соединительные блоки valVario согласуют с типоразмером и присоединением. Перечень принадлежностей не означает взаимозаменяемость всех VA1–VA9.

Запчасти по каталожной схеме

Для артикула 88203724 в схеме E5135 перечислены: Привод VA8..K/B — 74922886 (позиция 2); Сетчатый фильтр VA8 /B — 74922890 (позиция 4); Комплект уплотнений VA8/B — 74924456 (позиция 5); Штуцер отбора давления G1/4 P Alu+Viton /B — 74923390 (позиция 6); Резьбовая заглушка G1/4 Ü+Viton /B — 74923389 (позиция 7); Кабельный ввод M20 /B — 74921996 (позиция 8). Полная ведомость приведена в разделе схемы и запчастей этой карточки. Перед заказом сверяют редакцию изделия и позицию схемы; одинаковая серия не подтверждает замену детали между разными исполнениями.

Применение в конкретных горелках

Документация клапана подтверждает его функцию и условия применения в газовой системе. Марка горелки сама по себе не определяет совместимость: для замены требуется точная ведомость её исполнения, позиция детали, OEM-артикул и схема рампы. Подтверждённые связи с оборудованием приведены отдельно в карточке, если они имеются.

Документация: Kromschroder: VAS 6-9, VCS 6-9 (RU), 06-24, стр. 2, 3, 6, 7, 8, 9.
