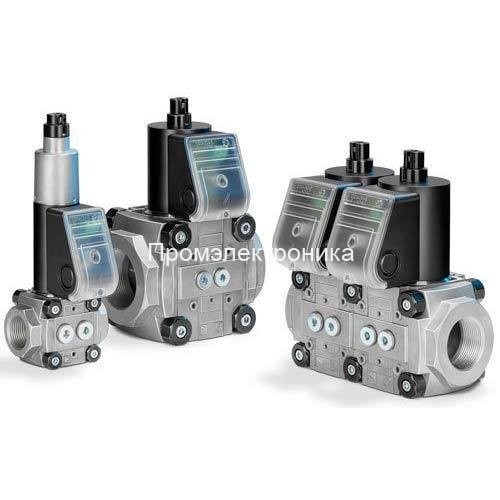

Газовый клапан Kromschroder VAS8100F05NKGRB/PP/PP 88203037
Выбрано исполнение: VAS8100F05NKGRB/PP/PP
VAS 8100F05NKGRB/PP/PP · артикул 88203037. Запорная арматура для безопасного перекрытия газа или воздуха. VAS представляет собой отдельный клапан, VCS объединяет два запорных электромагнитных клапана.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 88203037
- Серия
- VAS
- Тип
- Электромагнитный газовый клапан
- Размер
- 8
- Номинальный диаметр
- DN 100
- Присоединение к трубопроводу
- Фланец по ISO 7005
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder VAS8100F05NKGRB/PP/PP 88203037
VAS 8100F05NKGRB/PP/PP · артикул 88203037. Запорная арматура для безопасного перекрытия газа или воздуха. VAS представляет собой отдельный клапан, VCS объединяет два запорных электромагнитных клапана.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Электромагнитный газовый клапан |
| Размер | 8 |
| Номинальный диаметр | DN 100 |
| Присоединение к трубопроводу | Фланец по ISO 7005 |
| Входное давление | Максимальное входное давление pu: 500 mbar |
| Характер открытия | Быстрое открытие, быстрое закрытие |
| Напряжение питания | 24 В DC |
| Обратная связь | Сигнализатор закрытого положения для 24 V и визуальный указатель положения |
| Сторона обзора | Справа |
| Электрическое подключение | Штекер с ответной частью |
| Оснащение справа от клеммной коробки | Штекер клапана |
| Оснащение слева от клеммной коробки | Штекер указателя положения |
| Боковая механическая обработка | Базовое исполнение |
| Принадлежности справа на входе | Резьбовая заглушка |
| Принадлежности справа на выходе | Резьбовая заглушка |
| Принадлежности слева на входе | Резьбовая заглушка |
| Принадлежности слева на выходе | Резьбовая заглушка |
| Регулировка расхода | С регулировкой расхода |
Применение и подбор
Сопоставьте давление на входе и расход с диаграммой выбранного типоразмера: один DN не определяет пропускную способность.
Проверьте скорость открытия, напряжение, род тока, электрический разъём и наличие указателя положения. Параметры каждого клапана сдвоенного блока проверяются отдельно.
Монтаж и ввод в работу
Соблюдайте направление потока и исключите напряжения от трубопровода; уплотнительный материал и стружка не должны попадать внутрь.
Монтажное положение, защиту катушки и доступ для обслуживания выбирают по инструкции соответствующего типоразмера. После монтажа проверяют герметичность и функцию отключения.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| VAS | Один запорный электромагнитный клапан. |
| VCS | Два запорных клапана в одном блоке; учитываются оба привода и межклапанное пространство. |
| VAN | Нормально открытый сбросной клапан с другим поведением при отсутствии питания. |
FAQ по выбору и эксплуатации
Чем различаются быстрое и медленное открытие?
Вариант открытия влияет на подачу газа при пуске. Его выбирают по программе горелки; одинаковые присоединения не делают исполнения взаимозаменяемыми.
Можно ли повернуть любой привод для удобства подключения?
Возможность поворота зависит от исполнения и указателя положения. Для VAS с обозначением SR/SL инструкция ограничивает поворот привода; положение клеммной коробки сдвоенного блока проверяют отдельно.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- VAS 6-9, VCS 6-9 (RU) — стр. 2, 3.
- VAS, VCS (EN) — стр. 53, 54, 55, 56, 57.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder VAS 8100F05NKGRB/PP/PP: техническое описание
Kromschroder VAS 8100F05NKGRB/PP/PP — электромагнитный газовый клапан. Электромагнитный привод переводит запорный орган между предусмотренными состояниями и управляет подачей газа или воздуха по команде системы безопасности.
Проточная и присоединительная часть: размер исполнения — 8; номинальный диаметр — DN 100; присоединение к трубопроводу — фланец по ISO 7005; максимальное входное давление pᵤ — Максимальное входное давление pu: 500 мбар. Эти параметры должны соответствовать направлению и геометрии газовой рампы.
Исполнительная и электрическая конфигурация: напряжение питания — 24 В DC; характер открытия — быстрое открытие, быстрое закрытие; регулировка расхода — с регулировкой расхода; обратная связь — сигнализатор закрытого положения для 24 В и визуальный указатель положения; электрическое подключение — штекер с ответной частью. Характер открытия и дополнительные функции относятся только к данному коду исполнения.
Для замены сверяют среду, DN, давление, присоединения, напряжение катушки, нормальное состояние, время открытия, регулировку расхода и обратную связь.
Для заказа и проверки исполнения используют восьмизначный артикул 88203037 и полное обозначение VAS 8100F05NKGRB/PP/PP. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения VAS 8100F05NKGRB/PP/PP
| Код в обозначении | Параметр | Значение |
|---|---|---|
| VAS | Тип | Электромагнитный газовый клапан |
| 8 | Размер | 8 |
| 100 | Номинальный диаметр | DN 100 |
| F | Присоединение к трубопроводу | Фланец по ISO 7005 |
| 05 | Входное давление | Максимальное входное давление pu: 500 mbar |
| N | Характер открытия | Быстрое открытие, быстрое закрытие |
| K | Напряжение питания | 24 В DC |
| G | Обратная связь | Сигнализатор закрытого положения для 24 V и визуальный указатель положения |
| R | Сторона обзора | Справа |
| 6 | Электрическое подключение | Штекер с ответной частью |
| 2 | Оснащение справа от клеммной коробки | Штекер клапана |
| 3 | Оснащение слева от клеммной коробки | Штекер указателя положения |
| B | Боковая механическая обработка | Базовое исполнение |
| P | Принадлежности справа на входе | Резьбовая заглушка |
| P | Принадлежности справа на выходе | Резьбовая заглушка |
| P | Принадлежности слева на входе | Резьбовая заглушка |
| P | Принадлежности слева на выходе | Резьбовая заглушка |
| J | Регулировка расхода | С регулировкой расхода |
Комплектация и принадлежности
| Параметр | Подтверждённое исполнение |
|---|---|
| Принадлежности справа на входе | Резьбовая заглушка |
| Принадлежности справа на выходе | Резьбовая заглушка |
| Принадлежности слева на входе | Резьбовая заглушка |
| Принадлежности слева на выходе | Резьбовая заглушка |
Техническое описание VAS 8100F05NKGRB/PP/PP
Дополнение по документации производителя. Для подбора и замены сохраняют полное обозначение, артикул и редакцию изделия.
Назначение и особенности
VAS — нормально закрытый электромагнитный клапан безопасности для газовой линии. При отключении питания подача прекращается; клапан используют для ступенчатого включения горелки либо совместно с регуляторами в системе управления расходом. Дросселирование максимального расхода и исполнение с замедленным открытием решают разные задачи: ограничение рабочего расхода не заменяет настройку пускового газа.
Обозначение исполнения
В обозначении VAS 8100F05NKGRB/PP/PP VAS задаёт семейство, первая цифра — типоразмер valVario. По таблице типа R означает внутреннюю резьбу Rp, F — фланец ISO; /N — быстрое открытие и закрытие, /L — медленное открытие и быстрое закрытие. Питание, присоединения на входе и выходе, разъём и контроль положения читают по полному коду и шильдику. Отсутствующий фланец, датчик положения или принадлежность не считаются включёнными в комплект.
Применение и место установки
Клапан устанавливают в газовую рампу перед горелкой, по стрелке потока, с фильтром перед арматурой и без передачи усилий трубопровода на корпус. Руководство допускает вертикальное либо горизонтальное положение привода, но не расположение электромагнитом вниз. Для обслуживания оставляют доступ к катушке, крышке и боковым штуцерам. При сборке с регуляторами VAH/VRH и VMV сохраняют последовательность из схемы производителя: VAS не размещают между VAH/VRH и VMV.
Совместимое оборудование и принадлежности
Предусмотрены системы контроля герметичности TC и реле давления DG..C/DG..VC в исполнениях для соответствующего корпуса. Обводной или запальный клапан VBY/VAS 1 и блок TC выбирают по схеме газовой рампы, стороне монтажа и доступным портам; их нельзя размещать в одном и том же месте крепления. Фланцы, уплотнения и соединительные блоки valVario согласуют с типоразмером и присоединением. Перечень принадлежностей не означает взаимозаменяемость всех VA1–VA9.
Запчасти по каталожной схеме
Для артикула 88203037 в схеме E5135 перечислены: Привод VA8..KS /B — 74923348 (позиция 2); Сетчатый фильтр VA8 /B — 74922890 (позиция 4); Комплект уплотнений VA8/B — 74924456 (позиция 5); Штуцер отбора давления G1/4 P Alu+Viton /B — 74923390 (позиция 6); Резьбовая заглушка G1/4 Ü+Viton /B — 74923389 (позиция 7); Кабельный ввод M20 /B — 74921996 (позиция 8). Полная ведомость приведена в разделе схемы и запчастей этой карточки. Перед заказом сверяют редакцию изделия и позицию схемы; одинаковая серия не подтверждает замену детали между разными исполнениями.
Применение в конкретных горелках
Документация клапана подтверждает его функцию и условия применения в газовой системе. Марка горелки сама по себе не определяет совместимость: для замены требуется точная ведомость её исполнения, позиция детали, OEM-артикул и схема рампы. Подтверждённые связи с оборудованием приведены отдельно в карточке, если они имеются.
Документация: Kromschroder: VAS 6-9, VCS 6-9 (RU), 06-24, стр. 2, 3, 6, 7, 8, 9.
Характеристики
- Наименование
- Kromschroder VAS8100F05NKGRB/PP/PP 88203037
- Артикул производителя
- 88203037
- Серия
- VAS
- Тип
- Электромагнитный газовый клапан
- Размер
- 8
- Номинальный диаметр
- DN 100
- Присоединение к трубопроводу
- Фланец по ISO 7005
- Входное давление
- Максимальное входное давление pu: 500 mbar
- Характер открытия
- Быстрое открытие, быстрое закрытие
- Напряжение питания
- 24 В DC
- Обратная связь
- Сигнализатор закрытого положения для 24 V и визуальный указатель положения
- Сторона обзора
- Справа
- Электрическое подключение
- Штекер с ответной частью
- Оснащение справа от клеммной коробки
- Штекер клапана
- Оснащение слева от клеммной коробки
- Штекер указателя положения
- Боковая механическая обработка
- Базовое исполнение
- Принадлежности справа на входе
- Резьбовая заглушка
- Принадлежности справа на выходе
- Резьбовая заглушка
- Принадлежности слева на входе
- Резьбовая заглушка
- Принадлежности слева на выходе
- Резьбовая заглушка
- Регулировка расхода
- С регулировкой расхода
Техническая документация
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | VAS 8100F05NKGRB/PP/PP88203037 | VAS 8100F05NKGR3E/PP/PP88204529 | VAS 8100F05NKGRE/PP/PP88204222 |
|---|---|---|---|
| Электрическое подключение | Штекер с ответной частью | Кабельный ввод M20 | Штекер с ответной частью |
| Оснащение справа от клеммной коробки | Штекер клапана | Кабельный ввод M20 | Штекер указателя положения |
| Оснащение слева от клеммной коробки | Штекер указателя положения | Кабельный ввод M20 | Штекер клапана |
| Боковая механическая обработка | Базовое исполнение | Подготовлено для переходных плит | Подготовлено для переходных плит |
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
VAS 8100F05NKGRB/PP/PP · 88203037 · Baustand: не указан
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 2 | 74923348 | Привод VA8..KS /BActuator VA8..KS /B | 1 |
| 4 | 74922890 | Сетчатый фильтр VA8 /BStrainer VA8 /B | 1 |
| 5 | 74924456 | Комплект уплотнений VA8/BSealing set VA8/B | 1 |
| 6 | 74923390 | Штуцер отбора давления G1/4 P Alu+Viton /BPressure tap G1/4 P Alu+Viton /B | 1 |
| 7 | 74923389 | Резьбовая заглушка G1/4 Ü+Viton /BScrew plug G1/4 Ü+Viton /B | 1 |
| 8 | 74921996 | Кабельный ввод M20 /BCable glant M20 /B | 1 |
| 9 | 74922971 | Штекер 2 pole + PE w. Розетка VAS 6-9 /BPlug 2 pole + PE w. socket VAS 6-9 /B | 1 |
| 9 | 74922973 | Штекер 3 pole (POC) w. Розетка VAS 6-9 /BPlug 3 pole (POC) w. socket VAS 6-9 /B | 1 |
| 13 | 74926287 | Колпачок VAS 6..9, VG, MB 7 /B | 1 |
| 14 | 74922944 | Резьбовая заглушка M20 /BScrew plug M20 /B | 1 |
| 16 | 74923290 | Крышка клеммной коробки VA 6-9..до 06/14 /BTerminal box cover VA 6-9..till 06/14 /B | 1 |
| 20 | 88204018 | VPS8/05NKG3 | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
