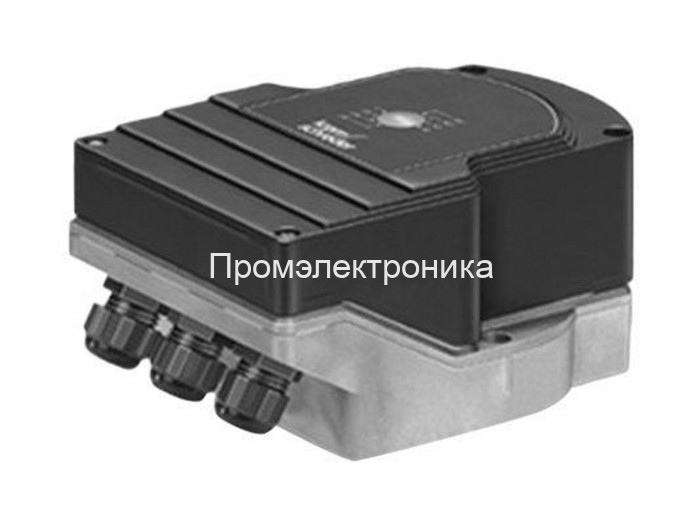

Kromschroder IC20-15W3TR10

IC 20-15W3TR10 · артикул 88300067. Электрический сервопривод для позиционирования регулирующего клапана или дискового затвора в пределах 0–90°. Используется для управления расходом газа, воздуха или дымовых газов в составе подходящего регулирующего узла.

Расшифровка обозначения IC 20-15W3TR10

Особенности этого исполнения

Код −15 соответствует времени поворота на 90°: 15 с при 50 Гц и 12,5 с при 60 Гц. Для IC 20-07 при 60 Гц момент составляет 2 Н·м вместо 2,5 Н·м при 50 Гц. Для остальных приведённых исполнений момент сверяют по характеристикам артикула.

Для трёхпозиционного регулирования подаются отдельные команды открытия и закрытия. Если установлено несколько приводов, управляющие цепи электрически разделяют, как предусмотрено инструкцией.

Подбор привода и регулирующего органа

Сначала определите регулирующий орган, среду, температуру, перепад давления и требуемый момент на валу. Затем сопоставьте питание, время поворота, управление, обратную связь и монтажный комплект. Температура среды в трубопроводе и допустимая температура возле двигателя — разные ограничения.

Обозначение IC относится к приводу. Затвор или регулирующий клапан и переходные детали проверяются по составу заказа; наличие их в иллюстрации не подтверждает поставку в комплекте.

Монтаж, защита и настройка

Устанавливать привод можно вертикально или горизонтально, но не вниз корпусом. Он предназначен для закрытых помещений; корпус привода не закрывают теплоизоляцией. Питающие и сигнальные кабели прокладывают раздельно.

Рабочая температура окружающей среды — от −20 до +60 °C, без конденсата. Для отдельного привода указана IP64, в комбинации с BVH — IP65. Степень защиты оценивают для фактической сборки.

Концевые положения и дополнительные точки переключения задают кулачками. Для исполнения E после изменения рабочего диапазона требуется согласовать входной сигнал и углы калибровкой. При исчезновении питания привод остаётся в текущем положении.

Сравнение принципов управления IC

Проверенные принадлежности и условия подбора

Принадлежности заказывают по составу узла. Этот перечень не означает, что они входят в комплект поставки изделия.

FAQ по выбору и эксплуатации

Вернётся ли привод в закрытое положение при пропадании питания?

IC 20 остаётся в текущем положении. Функцию аварийного отсечения газа выбирают отдельно в составе системы безопасности.

Одинакова ли скорость при 50 и 60 Гц?

Нет. В таблице инструкции приведено меньшее время хода при 60 Гц; у IC 20-07 меняется также доступный момент. При замене учитывают оба параметра.

Можно ли подать 4–20 мА на любое исполнение?

Непрерывный вход предусмотрен у IC 20..E. Обозначение T указывает на трёхпозиционное управление; наличие потенциометра обратной связи не делает его аналоговым входом.

Нужен ли потенциометр к версии E?

Комплект 74921144 предназначен для дооснащения IC 20..T. Для E обратную связь и калибровку проверяют по собственной схеме подключения.

Нужные разделы документации

• Назначение и обозначение — стр. 2.
• Схемы управления — стр. 4.
• Принадлежности и их размеры — стр. 7.
• Параметры при 50 и 60 Гц — стр. 9.
• Габаритный чертёж IC 20 — стр. 45.
