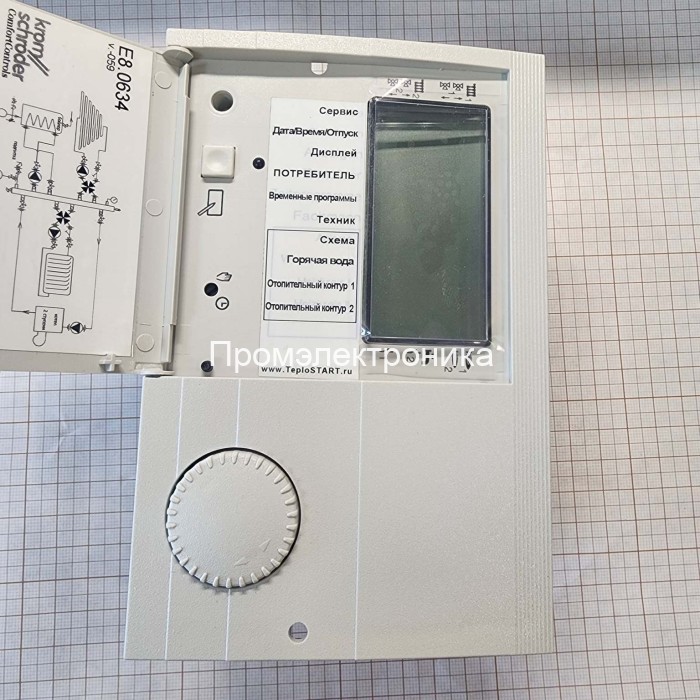

Kromschroder E8.0634 — погодозависимый контроллер отопления и горячего водоснабжения
Kromschroder E8.0634 — электронный регулятор серии Elfatherm E8 для согласованного управления теплогенератором, двумя отопительными контурами со смесителями и приготовлением горячей воды в накопительном водонагревателе. Контроллер связывает работу котельной с потребностью здания в тепле: учитывает наружную температуру, заданные режимы и расписания, управляет насосами и приводами смесительных клапанов.
Базовая схема предусматривает управление двухступенчатой горелкой либо двумя теплогенераторами с одноступенчатыми горелками. Работа с модулируемым теплогенератором возможна через eBUS при совместимости его автоматики. Для каждого из двух отопительных контуров можно организовать отдельный температурный режим — например, для радиаторов и тёплого пола, жилой и хозяйственной части здания или помещений с разными графиками использования.
Практическое преимущество E8.0634 — возможность объединить производство и распределение тепла в одной системе регулирования. При подборе оценивают не только модель котла, но и гидравлическую схему, датчики, исполнительные устройства и полный вариант исполнения контроллера.
Какими узлами управляет E8.0634
| Узел системы | Возможности управления |
|---|---|
| Теплогенератор | Двухступенчатое управление либо работа с двумя одноступенчатыми теплогенераторами; отдельный вариант взаимодействия с совместимой автоматикой по eBUS. |
| Отопительный контур 1 | Управление циркуляционным насосом и электроприводом смесителя с контролем температуры подачи. |
| Отопительный контур 2 | Независимое управление насосом и смесителем; назначение контура определяется выбранной функцией. |
| Накопительный водонагреватель | Контроль температуры ГВС по датчику и управление насосом загрузки водонагревателя. |
| Дополнительные устройства | Два дополнительных релейных выхода, функции которых выбираются в пределах возможностей конкретного исполнения. |
Два смесительных контура — это два независимо регулируемых гидравлических направления. Количество комнат и радиаторов внутри каждого направления определяется проектом отопления. Индивидуальное управление каждой комнатой требует соответствующих термостатов, клапанов и зональной автоматики.
Погодозависимое регулирование: тепло в соответствии с потребностью здания
E8.0634 использует отопительную кривую — зависимость требуемой температуры теплоносителя от температуры наружного воздуха. В более холодную погоду потребность здания в тепле возрастает, поэтому расчётная температура подачи повышается. При потеплении регулятор может снижать её в пределах установленных ограничений.
Это особенно полезно в межсезонье, когда постоянная высокая температура подачи часто приводит к перегреву помещений. Для правильной работы необходимо настроить кривую под реальные теплопотери здания, отопительные приборы и гидравлику. Кривая радиаторного отопления и кривая низкотемпературного тёплого пола обычно решают разные задачи; одинаковые настройки для них не следует принимать автоматически.
При подключении совместимого комнатного датчика или управляющего модуля регулятор может учитывать фактическую температуру в помещении. Такая обратная связь помогает корректировать отопление при солнечных теплопоступлениях, работе оборудования и изменении внутренней тепловой нагрузки. Возможность автоматической адаптации отопительной кривой зависит от используемого комнатного устройства и конфигурации.
Для помещения с датчиком важно выбрать репрезентативное место. Показания рядом с радиатором, камином или под прямым солнцем будут описывать локальный нагрев, а не состояние обслуживаемой зоны. Качество регулирования зависит от размещения датчиков не меньше, чем от доступных настроек.
Два независимых контура: примеры применения
Радиаторы и тёплый пол. Каждый контур получает свою расчётную температуру подачи. Проект должен предусматривать подходящие насосы, смесители и защиту низкотемпературного контура от перегрева.
Две зоны с разными расписаниями. Например, жилую часть здания и мастерскую можно эксплуатировать по разным временным программам. При этом котельная обслуживает общий запрос на тепло, а распределение по контурам регулируется отдельно.
Отопление и специальный потребитель. Документация предусматривает альтернативные функции контура, в том числе поддержание постоянной температуры подачи, обслуживание бассейна, дополнительную подготовку ГВС и повышение температуры обратной линии. Их выбирают под конкретную схему. Назначение контура для специальной задачи занимает соответствующие входы и выходы: перечисленные возможности не означают одновременное обслуживание всех потребителей одним прибором.
Управление котлом и ступенями мощности
Регулятор согласует работу теплогенератора с запросами отопительных контуров и водонагревателя. Для ступенчатого управления предусмотрены настройки гистерезиса и задержки включения второй ступени. При использовании двух одноступенчатых теплогенераторов имеется функция изменения очерёдности их работы.
Гистерезис задаёт температурный интервал переключения, а задержка позволяет согласовать подключение дополнительной мощности с характером нагрузки. Эти настройки важны при наладке системы: частые короткие включения могут быть связаны не только с регулятором, но и с избыточной мощностью котла, малым объёмом теплоносителя, недостаточным протоком или неверной гидравлической схемой.
E8.0634 выполняет задачи регулирования отопления. Контроль пламени, последовательность розжига и защитное отключение горелки обеспечивает предназначенная для этого автоматика. При подключении необходимо соблюдать требования изготовителей котла и горелочного устройства, включая минимальные температуры, ограничения режимов и цепи безопасности.
Горячее водоснабжение и рециркуляция
При подключении датчика накопительного водонагревателя контроллер управляет его загрузкой по температуре и временной программе. Для ГВС предусмотрены температурные уставки, однократный нагрев вне обычного расписания, настройки гистерезиса и выбега насоса. Приоритет приготовления горячей воды и допустимую совместную работу с отоплением задают при наладке.
Рециркуляция ГВС и загрузка водонагревателя выполняют разные задачи. Насос загрузки передаёт тепло в водонагреватель, а рециркуляционный насос перемещает горячую воду по распределительной линии. Для управления рециркуляцией используется соответствующая функция дополнительного выхода.
Например, в здании с регулярным графиком водоразбора можно согласовать нагрев накопителя и рециркуляцию с периодами использования. Это позволяет избежать ситуации, когда распределительная линия поддерживается горячей круглосуточно без эксплуатационной необходимости. Конкретный эффект зависит от длины и теплоизоляции трубопроводов, температуры воды и режима потребления.
Предусмотрена функция периодического высокотемпературного прогрева накопителя, обозначенная в меню как «Антилегионелла». Её применяют с учётом возможностей водонагревателя, схемы ГВС и защиты пользователей от ожогов. Само наличие функции не подтверждает качество прогрева всей распределительной сети.
Временные программы и режимы эксплуатации
Для каждого отопительного контура доступны две недельные программы с несколькими периодами нагрева в течение суток. Подготовка ГВС и рециркуляция имеют собственные временные настройки. Можно разделить будни и выходные, задать комфортную и пониженную температуру, организовать работу на время отсутствия.
Основные режимы включают автоматическую работу по выбранной программе, постоянный комфортный и пониженный режимы, летнюю работу с приготовлением ГВС, ожидание с предусмотренными защитными функциями и сервисный режим. Выбранный режим может влиять на доступность запросов от отдельных контуров — это учитывают при настройке всей установки.
Установки времени должны соответствовать месту эксплуатации. При наладке в России следует отдельно проверить настройку автоматического перехода между летним и зимним временем, чтобы расписание отопления не смещалось относительно фактического времени объекта.
Датчики температуры: важные условия совместимости
В документации E8 предусмотрены две основные группы датчиков: NTC 5 кОм и PTC 1010 Ом при 25 °C. Наружный датчик измеряет температуру воздуха, котловой — температуру теплогенератора, датчики подачи обслуживают смесительные контуры, датчик накопителя — приготовление ГВС.
Выбор типа датчиков выполняется при вводе в эксплуатацию и распространяется на соответствующие температурные входы контроллера. Произвольно сочетать NTC и PTC на этих входах нельзя. Для аналоговых дистанционных устройств и прямого подключения комнатного датчика предусмотрены специальные условия: в частности, руководство указывает комнатный датчик NTC 5 кОм независимо от общего выбора типа датчиков.
При замене существующего контроллера датчики проверяют по маркировке и температурно-сопротивительной характеристике. Совпадение количества проводов, формы корпуса или сопротивления в одной произвольной точке недостаточно для подтверждения совместимости. Обозначение PTC 1010 Ом также нельзя автоматически приравнивать к Pt1000.
CAN, eBUS и расширение системы
CAN используется для взаимодействия с совместимыми компонентами системы регулирования. В документации описаны комнатные модули BM 8 и Merlin BM, а для расширения количества смесительных контуров — E8.1124. Аналоговое дистанционное устройство FBR2 подключается к предусмотренным для него входам.
eBUS предназначен для обмена с совместимой автоматикой теплогенератора. Наличие одинакового названия интерфейса у двух устройств само по себе не подтверждает их совместную работу: необходимо проверить поддерживаемое взаимодействие и требования к питанию шины.
В модульной системе серии E8 возможно расширение до 15 смесительных контуров с соответствующими дополнительными устройствами. Непосредственно E8.0634 обслуживает два смесительных контура. Для удалённого доступа через интернет необходимо отдельно подбирать совместимое внешнее решение и проверять его поддерживаемые функции.
Эксплуатационные и сервисные функции
Контроллер предусматривает защиту от замерзания, периодическое включение насосов и перемещение смесителей после простоя, выбег насосов и сервисную проверку датчиков и релейных выходов. Для предусмотренных схем доступны дополнительные алгоритмы, включая работу с солнечным коллектором или твердотопливным источником, а также программу сушки пола.
Эти функции требуют правильной конфигурации и соответствующего оборудования. Например, программа сушки стяжки должна быть согласована с требованиями к конкретному материалу и конструкции пола. Защита от замерзания предполагает наличие электропитания и работоспособность необходимых насосов и источника тепла.
Сервисная информация помогает локализовать неисправность: сравнить показания температур с реальным состоянием системы, проверить направление движения смесителя, работу насосов и связь между устройствами. Сообщение об ошибке датчика указывает на необходимость проверки всей измерительной цепи, включая кабель и соединения, а не только самого чувствительного элемента.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | Kromschroder E8.0634, серия Elfatherm E8 |
| Назначение | Регулирование отопления и приготовления ГВС |
| Электропитание | 230 В переменного тока, ±10%; в инструкции по подключению — 50 Гц |
| Собственная потребляемая мощность | Не более 8 Вт |
| Коммутационная способность реле | 250 В переменного тока, 2(2) А |
| Максимальный ток на клемме L1′ | 10 А |
| Степень защиты | IP40 |
| Класс электробезопасности | II, полностью изолированное исполнение |
| Монтаж | В панель управления |
| Размер монтажного выреза | 138 × 92 мм |
| Температура окружающей среды при работе | От 0 до +50 °C |
| Температура хранения | От −20 до +60 °C |
| Резерв хода часов | Более 10 часов по русскоязычной инструкции |
| Основные типы температурных датчиков | NTC 5 кОм или PTC 1010 Ом при +25 °C; выбор с учётом требований к конкретным входам |
| Коммуникационные интерфейсы | CAN и eBUS |
Как правильно читать характеристики: 138 × 92 мм — размер отверстия в панели, а не полные габариты корпуса. Значение 10 А относится к общей клемме L1′ и не увеличивает допустимую нагрузку отдельного релейного выхода. Потребление 8 Вт относится к регулятору, без мощности подключённых насосов и приводов. Резерв часов не обеспечивает автономную работу отопления при отключении сети.
Монтаж и ввод в эксплуатацию
E8.0634 устанавливается в панель котла или шкафа управления с подходящими условиями окружающей среды. IP40 не предусматривает защиту от попадания воды. При размещении оборудования во влажном или пыльном помещении защиту обеспечивает конструкция шкафа и выбранное место установки.
Силовые цепи, линии датчиков и коммуникационные шины подключаются по схеме соответствующего исполнения. Провода датчиков и шин прокладывают отдельно от сетевых кабелей. Нагрузки проверяют по рабочему и пусковому току; при необходимости предусматривают промежуточные коммутационные устройства.
При вводе в эксплуатацию специалист последовательно проверяет схему и маркировку проводов, выбирает тип датчиков, назначает функции контуров и дополнительных реле, настраивает ограничения температур, отопительные кривые и временные программы. Затем проверяет показания датчиков, насосы, направление работы смесителей и взаимодействие с котлом.
Критерий успешной наладки — правильная работа всех предусмотренных режимов, включая переход между отоплением и ГВС. Сам факт включения дисплея или запуска одного насоса ещё не подтверждает правильность всей схемы.
Подбор и замена установленного регулятора
Для подбора E8.0634 подготовьте фотографию шильдика установленного прибора, полное обозначение и доступный номер программной версии. Приложите модель котла и горелки, электрическую и гидравлическую схемы, сведения о датчиках, насосах, приводах смесителей и подключённых модулях.
Перед демонтажем полезно сохранить действующие настройки и фотографии разъёмов с маркировкой проводов. Это позволяет сравнить исходную конфигурацию с новой и уменьшает риск потери индивидуальных параметров системы.
Совпадение обозначения семейства E8 не гарантирует взаимозаменяемость всех исполнений. Сравнивают количество и назначение выходов, распиновку, датчики, интерфейсы и алгоритмы. Комплект поставки также уточняют отдельно: датчики, комнатные модули, разъёмы и монтажные принадлежности не следует считать включёнными только потому, что они показаны в схеме системы.
Ответы на частые вопросы
Подойдёт ли E8.0634 для одновременной работы радиаторов и тёплого пола?
Такую задачу можно решить двумя независимо регулируемыми контурами при подходящей гидравлической схеме, комплектации и настройке температурных ограничений.
Можно ли подключить любой котёл по eBUS?
Совместимость требуется подтвердить для конкретной автоматики котла. Название интерфейса без проверки поддерживаемого обмена не является достаточным основанием для подбора.
Можно ли оставить старые датчики?
Решение принимают после проверки их типа и характеристики. Переход на другой регулятор не означает ни обязательной замены всех датчиков, ни гарантированной возможности сохранить их.
Почему насос продолжает работать после выключения горелки?
Причиной может быть предусмотренный выбег, запрос другого потребителя или активная защитная функция. Оценивать работу насоса следует вместе с текущим режимом и показаниями температур.
Сколько топлива позволит сэкономить контроллер?
Фиксированный процент без обследования объекта определить нельзя. Результат зависит от исходной автоматики, утепления, балансировки, отопительной кривой и расписаний. После наладки эффект корректно оценивать по потреблению за сопоставимые периоды с учётом погоды и режима использования здания.
Что указать в запросе на поставку?
Полное исполнение E8.0634, количество, назначение — новая система или замена, — а также требуемый состав датчиков и принадлежностей. Для замены приложите фото шильдика и сведения о существующей системе.
