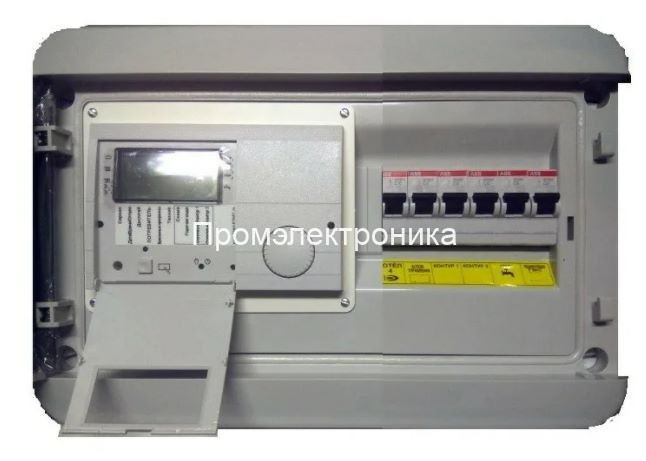

Kromschroder E8.0324

Снято с производства. Предлагаемая замена Kromschroder Е8.0634

Контроллер Kromschroder E8.0324 используется для:

– Регулирования систем отопления
– Подключения к существующему контроллеру с целью расширения.
Контроллер E8.0324 может управлять:
– двухступенчатым котлом / каскадом из двух одноступенчатых котлов,
– двумя независимыми смесительными контурами со следующими функциями:
• стандартный отопительный контур,
• поддержание постоянной температуры потока,
• бассейн,
• ГВС
• смесительная защита обратного потока
– бойлером ГВС
– выходом с управлением по температуре (многофункциональное реле №1).
– выходом с управлением по времени (многофункциональное реле №2).
Многофункциональное реле №1 может выполнять следующие функции:
– насос коллектора
– насос рециркуляции, в зависимости от времени или температуры
– насос отдельного коллектора ,
– насос котла 1
– насос котла 2,
– управление теплогенератором на твердом топливе,
– управление солнечным коллектором,
– насосное повышение температуры обратного потока для котла №1
– прямой отопительный контур (третий отопительный контур)
Многофункциональное реле №2 может выполнять следующие функции:
– насос коллектора,
– насос рециркуляции с временной программой,
– насос отдельного коллектора,
– насос котла 1,
– насос котла 2,

Для изменения значений параметров выполните следующие шаги:
1 Вращайте ручку для установки нужного раздела
(Сервис, Дата/Время/Отпуск, Дисплей, Потребитель, Временная программа, Техник) и уровня. Для того чтобы перейти на следующий раздел, нужно прокрутить все уровни текущего раздела.
► Название раздела высвечивается на краткий промежуток времени, затем меняется на название уровня
2 Нажмите кнопку для доступа к параметрам уровня.
► На дисплее появится первый параметр.
3 Для изменения параметра нажмите кнопку, если красный индикатор загорелся, значит вращая ручку можно менять значение параметра
► По часовой стрелке: увеличить значение.
► Против часовой стрелки: уменьшить значение.
► В разделе ДИСПЛЕЙ изменять параметры нельзя
4 Нажмите кнопку для сохранения выбранного значения.
► Чтобы отменить процесс изменения значения, закройте крышку.
► Чтобы выбрать другой параметр на этом уровне, вращайте ручку.
5 Чтобы сменить уровень, выберите параметр НАЗАД и нажмите кнопку.

Подключаемые датчики
► Датчик наружной температуры AF/AFS: только с погодным контролем
► Датчик температуры котла KF/KFS, для контроля котла
► Датчик температуры потока VF/VFAS: только для отопительных контуров со смесителем
► Датчик температуры накопителя SPF/SPFS

Контроллер поддерживает подключение комнатных устройств с помощью шины CAN. Эти модули позволяют перенести разные функции по управлению контуром отопления непосредственно в помещение. Это делает управление системой гораздо удобнее. Все возможности цифровых модулей описаны в соответствующих инструкциях к ним, в том числе:

► Отображение параметров раздела ТЕХНИК.
► Ввод параметров раздела ПОТРЕБИТЕЛЬ.
► Управление температурой помещения.
► Автоматическая адаптация кривой нагрева

Merlin BM

Графический дисплей с подсветкой; изменяемый язык интерфейса (русского языка нет); 4-х строчный дисплей;

BM 8

Простой текстовый дисплей без подсветки; изменяемый язык интерфейса (русский язык есть); управление тремя кнопками, легкая установка комнатной температуры с помощью поворотной ручки, кнопка режима «праздник» и выбор режима работы. Возможность подключения выносного датчика температуры.

Lago FB

Цифровой выносной комнатный модуль со встроенным датчиком температуры и простым символьным дисплеем с подсветкой. Изменение уставки, переключение режимов, управление программами контроллеров серии Е8. 4-х проводной.

Все индивидуальные параметры системы могут быть установлены и считаны, используя специальное программное обеспечение ComfortSoft. Параметры могут быть сохранены, показаны графически и оценены на РС в заданных интервалах. Для соединения с РС необходим оптический адаптер или преобразователь сигнала СоСо РС, который также поддерживает посылку SMS
сообщений об ошибке и дистанционный опрос данных регулятора
