Kromschroder VAG 1E20R/20R05GEWSR/PP/BS — регулятор соотношения газ/воздух — 88107447
VAG 1E20R/20R05GEWSR/PP/BS · артикул 88107447. Регулирующее устройство valVario: Поддерживает соотношение давлений газа и воздуха 1:1.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 88107447
- Серия
- VAG
- Тип
- Регулятор соотношения газ/воздух с электромагнитным клапаном
- Размер
- 1
- Сертификация
- Сертифицировано в EU
- Вход
- DN 20 (3/4'')
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder VAG 1E20R/20R05GEWSR/PP/BS — регулятор соотношения газ/воздух — 88107447
VAG 1E20R/20R05GEWSR/PP/BS · артикул 88107447. Регулирующее устройство valVario: Поддерживает соотношение давлений газа и воздуха 1:1.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Регулятор соотношения газ/воздух с электромагнитным клапаном |
| Размер | 1 |
| Сертификация | Сертифицировано в EU |
| Вход | DN 20 (3/4'') |
| Присоединение входного трубопровода | Внутренняя резьба Rp |
| Выход | DN 20 (3/4'') |
| Присоединение выходного трубопровода | Внутренняя резьба Rp |
| Входное давление | Максимальное входное давление pu: 500 mbar (7 psig) |
| Модуль 1 | 1-й клапан с регулятором соотношения воздух/газ, подключение управляющего давления воздуха: обжимной фитинг |
| Напряжение питания | 230 В AC, 50/60 Гц |
| Обратная связь | Сигнализатор закрытого положения и визуальный указатель положения |
| Расход | Слева направо |
| Электрическое подключение 1-го клапана | Кабельный ввод M20 |
| Материал подключения | В комплекте поставки |
| Принадлежности 1-го клапана со стороны обзора | 2 резьбовые заглушки |
| Принадлежности 1-го клапана с тыльной стороны | Байпасный клапан VAS 1 |
| Байпасное отверстие | 4 мм |
| Байпасный клапан | Глухой фланец на выходе |
| Датчик закрытого положения байпасного клапана | Сигнализатор закрытого положения и визуальный указатель положения |
| Состав | 88034394, 88034395 |
Применение и подбор
Подбор начинают с требуемого закона регулирования. Регулятор постоянного давления, соотношения давлений и соотношения расходов решают разные задачи.
Проверьте расход и давления во всём диапазоне мощности, импульсные линии, присоединения и фактическое исполнение запорной части. Уставка и настройка смеси не определяются одним обозначением серии.
Монтаж и ввод в работу
Импульсные подключения газа, воздуха и камеры сгорания имеют разные функции; подключение выполняют по схеме конкретного регулятора. Нельзя переносить схему с другой разновидности VAx.
Для VAV предусмотрено вертикальное положение привода. Условия установки VAD/VAG/VAH/VRH и минимального давления при плавном регулировании проверяют в разделе монтажа. Между VAH/VRH и VMV запрещено устанавливать VAS в качестве второго клапана безопасности.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| VAD | Постоянное давление на выходе. |
| VAG | Соотношение давлений газ/воздух 1:1. |
| VAV | Регулируемое соотношение давлений; предусмотрено подключение давления камеры сгорания. |
| VAH / VRH | Регулирование соотношения расходов; требуется согласование с измерительными и регулирующими элементами. |
Проверенные принадлежности
Принадлежности выбирают по приведённым условиям; этот перечень не означает включение в поставку.
| Артикул | Принадлежность | Условие |
|---|---|---|
| 74921988 | Комплект уплотнений valVario 1 | Для соответствующего соединения размера 1; проверить состав уплотнительного блока. |
FAQ по выбору и эксплуатации
Можно ли заменить VAG на VAD того же размера?
Совпадение размера не сохраняет принцип работы: VAG следует давлению воздуха, VAD поддерживает постоянное выходное давление. Требуется согласование всей системы регулирования.
Входит ли дроссельная вставка в любой вариант поставки?
Наличие и размер вставки проверяют по составу узла и DN. Для отдельных комбинаций VAx с последующим VAS инструкция требует другую вставку.
Документация и чертежи серии

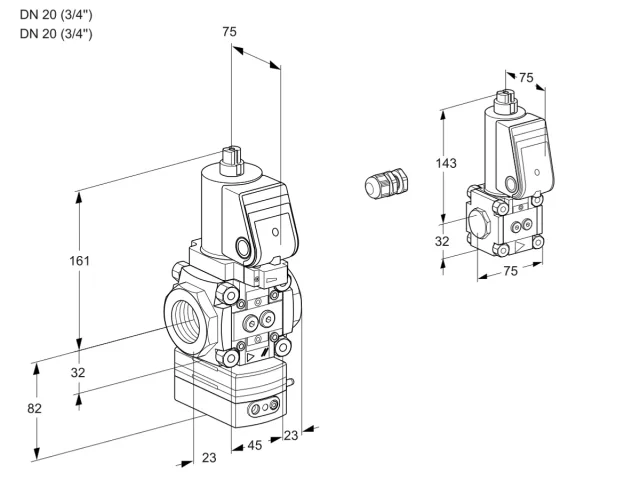

Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (RU) — стр. 2, 3, 4, 5.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder VAG 1E20R/20R05GEWSR/PP/BS: техническое описание
Kromschroder VAG 1E20R/20R05GEWSR/PP/BS — регулятор соотношения газ/воздух с электромагнитным клапаном. Узел совмещает электромагнитное отсечение газа с регулированием его давления относительно управляющего давления воздуха.
Проточная и регулирующая часть модуля: размер исполнения — 1; вход — DN 20 (3/4″); выход — DN 20 (3/4″). Вход, выход и регулирующий элемент должны соответствовать расчётным параметрам рампы.
Исполнительное и электрическое оснащение: напряжение питания — 230 В AC, 50/60 Гц. Эти опции относятся к полному коду и влияют на подключение модуля в системе valVario.
При замене сверяют функцию первого клапана, число клапанных ступеней, вход и выход, диапазон регулирования, седло, питание, характер открытия и принадлежности.
Для заказа и проверки исполнения используют восьмизначный артикул 88107447 и полное обозначение VAG 1E20R/20R05GEWSR/PP/BS. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения VAG 1E20R/20R05GEWSR/PP/BS
| Код в обозначении | Параметр | Значение |
|---|---|---|
| VAG | Тип | Регулятор соотношения газ/воздух с электромагнитным клапаном |
| 1 | Размер | 1 |
| E | Сертификация | Сертифицировано в EU |
| 20 | Вход | DN 20 (3/4'') |
| R | Присоединение входного трубопровода | Внутренняя резьба Rp |
| 20 | Выход | DN 20 (3/4'') |
| R | Присоединение выходного трубопровода | Внутренняя резьба Rp |
| 05 | Входное давление | Максимальное входное давление pu: 500 mbar (7 psig) |
| GE | Модуль 1 | 1-й клапан с регулятором соотношения воздух/газ, подключение управляющего давления воздуха: обжимной фитинг |
| W | Напряжение питания | 230 В AC, 50/60 Гц |
| S | Обратная связь | Сигнализатор закрытого положения и визуальный указатель положения |
| R | Расход | Слева направо |
| 3 | Электрическое подключение 1-го клапана | Кабельный ввод M20 |
| B | Материал подключения | В комплекте поставки |
| PP | Принадлежности 1-го клапана со стороны обзора | 2 резьбовые заглушки |
| BS | Принадлежности 1-го клапана с тыльной стороны | Байпасный клапан VAS 1 |
| 4 | Байпасное отверстие | 4 мм |
| -0 | Байпасный клапан | Глухой фланец на выходе |
| S | Датчик закрытого положения байпасного клапана | Сигнализатор закрытого положения и визуальный указатель положения |
Комплектация и принадлежности
| Параметр | Подтверждённое исполнение |
|---|---|
| Принадлежности 1-го клапана со стороны обзора | 2 резьбовые заглушки |
| Принадлежности 1-го клапана с тыльной стороны | Байпасный клапан VAS 1 |
| Состав | 88034394, 88034395 |
Характеристики
- Наименование
- Kromschroder VAG 1E20R/20R05GEWSR/PP/BS — регулятор соотношения газ/воздух — 88107447
- Артикул на сайте
- 88107447
- Артикул производителя
- 88107447
- Серия
- VAG
- Тип
- Регулятор соотношения газ/воздух с электромагнитным клапаном
- Размер
- 1
- Сертификация
- Сертифицировано в EU
- Вход
- DN 20 (3/4'')
- Присоединение входного трубопровода
- Внутренняя резьба Rp
- Выход
- DN 20 (3/4'')
- Присоединение выходного трубопровода
- Внутренняя резьба Rp
- Входное давление
- Максимальное входное давление pu: 500 mbar (7 psig)
- Модуль 1
- 1-й клапан с регулятором соотношения воздух/газ, подключение управляющего давления воздуха: обжимной фитинг
- Напряжение питания
- 230 В AC, 50/60 Гц
- Обратная связь
- Сигнализатор закрытого положения и визуальный указатель положения
- Расход
- Слева направо
- Электрическое подключение 1-го клапана
- Кабельный ввод M20
- Материал подключения
- В комплекте поставки
- Принадлежности 1-го клапана со стороны обзора
- 2 резьбовые заглушки
- Принадлежности 1-го клапана с тыльной стороны
- Байпасный клапан VAS 1
- Байпасное отверстие
- 4 мм
- Байпасный клапан
- Глухой фланец на выходе
- Датчик закрытого положения байпасного клапана
- Сигнализатор закрытого положения и визуальный указатель положения
- Состав
- 88034394, 88034395
Техническая документация
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | VAG 1E20R/20R05GEWSR/PP/BS88107447 | VAG 1E20R/20R05GEWR/PP/ZS88104123 | VAG 1E20R/25R05FGEVWR/PP/PP88102251 |
|---|---|---|---|
| Выход | DN 20 (3/4'') | DN 20 (3/4'') | DN 25 (1'') |
| Обратная связь | Сигнализатор закрытого положения и визуальный указатель положения | Не подтверждено | Не подтверждено |
| Электрическое подключение 1-го клапана | Кабельный ввод M20 | Штекер с ответной частью | Кабельный ввод M20 |
| Материал подключения | В комплекте поставки | Установлено | В комплекте поставки |
| Принадлежности 1-го клапана с тыльной стороны | Байпасный клапан VAS 1 | Клапан запального газа VAS 1 | 2 резьбовые заглушки |
| Байпасное отверстие | 4 мм | 10 мм | Не подтверждено |
| Байпасный клапан | Глухой фланец на выходе | Выходной фланец DN 15 | Не подтверждено |
| Датчик закрытого положения байпасного клапана | Сигнализатор закрытого положения и визуальный указатель положения | Не подтверждено | Не подтверждено |
| Состав | 88034394, 88034395 | 88012259, 88002472 | 88012990, 88012556, 88013307 |
| Присоединение байпасного клапана к трубопроводу | Не подтверждено | Внутренняя резьба Rp | Не подтверждено |
| Модуль 0 | Не подтверждено | Не подтверждено | Фильтрующий модуль |
| Модуль 3 | Не подтверждено | Не подтверждено | Клапан точной регулировки |
Запчасти и схемы оборудования
Подтверждённый перечень запчастей для этого точного артикула пока не найден. Для подбора нужны фотография шильдика и строительное исполнение.
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
