Kromschroder VAD 1E15R/15R05D-25VWL/3-/-3 — регулятор давления газа — 88102909
VAD 1E15R/15R05D-25VWL/3-/-3 · артикул 88102909. Регулирующее устройство valVario: Поддерживает заданное постоянное давление газа на выходе.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 88102909
- Серия
- VAD
- Тип
- Регулятор давления с электромагнитным клапаном
- Размер
- 1
- Сертификация
- Сертифицировано в EU
- Вход
- DN 15 (1/2'')
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder VAD 1E15R/15R05D-25VWL/3-/-3 — регулятор давления газа — 88102909
VAD 1E15R/15R05D-25VWL/3-/-3 · артикул 88102909. Регулирующее устройство valVario: Поддерживает заданное постоянное давление газа на выходе.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Регулятор давления с электромагнитным клапаном |
| Размер | 1 |
| Сертификация | Сертифицировано в EU |
| Вход | DN 15 (1/2'') |
| Присоединение входного трубопровода | Внутренняя резьба Rp |
| Выход | DN 15 (1/2'') |
| Присоединение выходного трубопровода | Внутренняя резьба Rp |
| Входное давление | Максимальное входное давление pu: 500 mbar (7 psig) |
| Модуль 1 | 1-й клапан с регулятором давления, выходное давление: 2.5-25 mbar |
| Модуль 3 | Клапан точной регулировки |
| Напряжение питания | 230 В AC, 50/60 Гц |
| Расход | Справа налево |
| Электрическое подключение 1-го клапана | Штекер с ответной частью |
| Материал подключения | Установлено |
| Принадлежности 1-го клапана со стороны обзора | Реле давления DG 110VC |
| Контрольная точка реле давления на 1-м клапане, сторона обзора | Выходное давление |
| Принадлежности 1-го клапана с тыльной стороны | Реле давления DG 110VC |
| Контрольная точка реле давления на 1-м клапане, тыльная сторона | Входное давление |
| Принадлежности сверху клапана точной регулировки | Резьбовые заглушки |
| Состав | 88030673, 88013292 |
Применение и подбор
Подбор начинают с требуемого закона регулирования. Регулятор постоянного давления, соотношения давлений и соотношения расходов решают разные задачи.
Проверьте расход и давления во всём диапазоне мощности, импульсные линии, присоединения и фактическое исполнение запорной части. Уставка и настройка смеси не определяются одним обозначением серии.
Монтаж и ввод в работу
Импульсные подключения газа, воздуха и камеры сгорания имеют разные функции; подключение выполняют по схеме конкретного регулятора. Нельзя переносить схему с другой разновидности VAx.
Для VAV предусмотрено вертикальное положение привода. Условия установки VAD/VAG/VAH/VRH и минимального давления при плавном регулировании проверяют в разделе монтажа. Между VAH/VRH и VMV запрещено устанавливать VAS в качестве второго клапана безопасности.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| VAD | Постоянное давление на выходе. |
| VAG | Соотношение давлений газ/воздух 1:1. |
| VAV | Регулируемое соотношение давлений; предусмотрено подключение давления камеры сгорания. |
| VAH / VRH | Регулирование соотношения расходов; требуется согласование с измерительными и регулирующими элементами. |
Проверенные принадлежности
Принадлежности выбирают по приведённым условиям; этот перечень не означает включение в поставку.
| Артикул | Принадлежность | Условие |
|---|---|---|
| 74921988 | Комплект уплотнений valVario 1 | Для соответствующего соединения размера 1; проверить состав уплотнительного блока. |
FAQ по выбору и эксплуатации
Можно ли заменить VAG на VAD того же размера?
Совпадение размера не сохраняет принцип работы: VAG следует давлению воздуха, VAD поддерживает постоянное выходное давление. Требуется согласование всей системы регулирования.
Входит ли дроссельная вставка в любой вариант поставки?
Наличие и размер вставки проверяют по составу узла и DN. Для отдельных комбинаций VAx с последующим VAS инструкция требует другую вставку.
Документация и чертежи серии

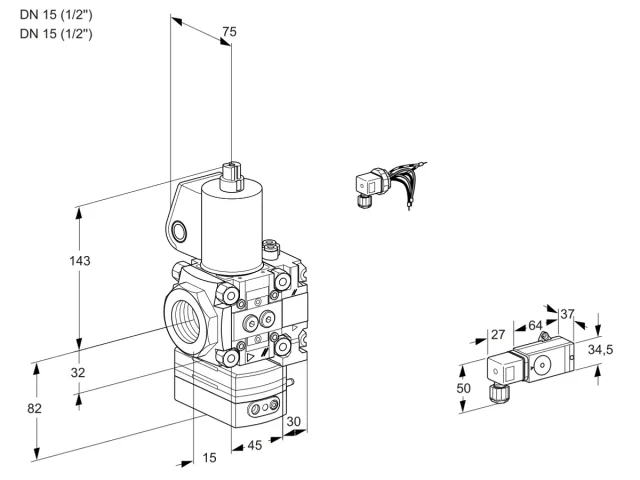

Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (RU) — стр. 2, 3, 4, 5.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder VAD 1E15R/15R05D-25VWL/3-/-3: техническое описание
Kromschroder VAD 1E15R/15R05D-25VWL/3-/-3 — регулятор давления с электромагнитным клапаном. Узел совмещает электромагнитное отсечение газа со стабилизацией выходного давления.
Проточная и регулирующая часть модуля: размер исполнения — 1; вход — DN 15 (1/2″); выход — DN 15 (1/2″). Вход, выход и регулирующий элемент должны соответствовать расчётным параметрам рампы.
Исполнительное и электрическое оснащение: напряжение питания — 230 В AC, 50/60 Гц. Эти опции относятся к полному коду и влияют на подключение модуля в системе valVario.
При замене сверяют функцию первого клапана, число клапанных ступеней, вход и выход, диапазон регулирования, седло, питание, характер открытия и принадлежности.
Для заказа и проверки исполнения используют восьмизначный артикул 88102909 и полное обозначение VAD 1E15R/15R05D-25VWL/3-/-3. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения VAD 1E15R/15R05D-25VWL/3-/-3
| Код в обозначении | Параметр | Значение |
|---|---|---|
| VAD | Тип | Регулятор давления с электромагнитным клапаном |
| 1 | Размер | 1 |
| E | Сертификация | Сертифицировано в EU |
| 15 | Вход | DN 15 (1/2'') |
| R | Присоединение входного трубопровода | Внутренняя резьба Rp |
| 15 | Выход | DN 15 (1/2'') |
| R | Присоединение выходного трубопровода | Внутренняя резьба Rp |
| 05 | Входное давление | Максимальное входное давление pu: 500 mbar (7 psig) |
| D-25 | Модуль 1 | 1-й клапан с регулятором давления, выходное давление: 2.5-25 mbar |
| VMV | Модуль 3 | Клапан точной регулировки |
| W | Напряжение питания | 230 В AC, 50/60 Гц |
| L | Расход | Справа налево |
| 1 | Электрическое подключение 1-го клапана | Штекер с ответной частью |
| X | Материал подключения | Установлено |
| 3 | Принадлежности 1-го клапана со стороны обзора | Реле давления DG 110VC |
| A | Контрольная точка реле давления на 1-м клапане, сторона обзора | Выходное давление |
| 3 | Принадлежности 1-го клапана с тыльной стороны | Реле давления DG 110VC |
| E | Контрольная точка реле давления на 1-м клапане, тыльная сторона | Входное давление |
| P | Принадлежности сверху клапана точной регулировки | Резьбовые заглушки |
Комплектация и принадлежности
| Параметр | Подтверждённое исполнение |
|---|---|
| Принадлежности 1-го клапана со стороны обзора | Реле давления DG 110VC |
| Принадлежности 1-го клапана с тыльной стороны | Реле давления DG 110VC |
| Принадлежности сверху клапана точной регулировки | Резьбовые заглушки |
| Состав | 88030673, 88013292 |
Характеристики
- Наименование
- Kromschroder VAD 1E15R/15R05D-25VWL/3-/-3 — регулятор давления газа — 88102909
- Артикул на сайте
- 88102909
- Артикул производителя
- 88102909
- Серия
- VAD
- Тип
- Регулятор давления с электромагнитным клапаном
- Размер
- 1
- Сертификация
- Сертифицировано в EU
- Вход
- DN 15 (1/2'')
- Присоединение входного трубопровода
- Внутренняя резьба Rp
- Выход
- DN 15 (1/2'')
- Присоединение выходного трубопровода
- Внутренняя резьба Rp
- Входное давление
- Максимальное входное давление pu: 500 mbar (7 psig)
- Модуль 1
- 1-й клапан с регулятором давления, выходное давление: 2.5-25 mbar
- Модуль 3
- Клапан точной регулировки
- Напряжение питания
- 230 В AC, 50/60 Гц
- Расход
- Справа налево
- Электрическое подключение 1-го клапана
- Штекер с ответной частью
- Материал подключения
- Установлено
- Принадлежности 1-го клапана со стороны обзора
- Реле давления DG 110VC
- Контрольная точка реле давления на 1-м клапане, сторона обзора
- Выходное давление
- Принадлежности 1-го клапана с тыльной стороны
- Реле давления DG 110VC
- Контрольная точка реле давления на 1-м клапане, тыльная сторона
- Входное давление
- Принадлежности сверху клапана точной регулировки
- Резьбовые заглушки
- Состав
- 88030673, 88013292
Техническая документация
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | VAD 1E15R/15R05D-25VWL/3-/-388102909 | VAD 1E15R/15R05D-100VWR/PP/PP88102052 | VAD 1E15R/15R05D-25VWR/-3/3-88102908 |
|---|---|---|---|
| Модуль 1 | 1-й клапан с регулятором давления, выходное давление: 2.5-25 mbar | 1-й клапан с регулятором давления, выходное давление: 35-100 mbar | 1-й клапан с регулятором давления, выходное давление: 2.5-25 mbar |
| Расход | Справа налево | Слева направо | Слева направо |
| Электрическое подключение 1-го клапана | Штекер с ответной частью | Кабельный ввод M20 | Штекер с ответной частью |
| Материал подключения | Установлено | В комплекте поставки | Установлено |
| Принадлежности 1-го клапана со стороны обзора | Реле давления DG 110VC | 2 резьбовые заглушки | Реле давления DG 110VC |
| Контрольная точка реле давления на 1-м клапане, сторона обзора | Выходное давление | Не подтверждено | Выходное давление |
| Принадлежности 1-го клапана с тыльной стороны | Реле давления DG 110VC | 2 резьбовые заглушки | Реле давления DG 110VC |
| Контрольная точка реле давления на 1-м клапане, тыльная сторона | Входное давление | Не подтверждено | Входное давление |
| Состав | 88030673, 88013292 | 88008084, 88013292 | 88030671, 88013292 |
Запчасти и схемы оборудования
Подтверждённый перечень запчастей для этого точного артикула пока не найден. Для подбора нужны фотография шильдика и строительное исполнение.
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
