Kromschroder VAV 1-/15R/NWBK — регулятор соотношения газ/воздух — 88032928
VAV 1-/15R/NWBK · артикул 88032928. Регулирующее устройство valVario: Поддерживает настраиваемое соотношение давлений газа и воздуха.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 88032928
- Серия
- VAV
- Тип
- Регулятор переменного соотношения воздух/газ с электромагнитным клапаном
- Размер
- 1
- Сертификация
- Сертифицировано в EU
- Вход
- Без входного фланца
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder VAV 1-/15R/NWBK — регулятор соотношения газ/воздух — 88032928
VAV 1-/15R/NWBK · артикул 88032928. Регулирующее устройство valVario: Поддерживает настраиваемое соотношение давлений газа и воздуха.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Регулятор переменного соотношения воздух/газ с электромагнитным клапаном |
| Размер | 1 |
| Сертификация | Сертифицировано в EU |
| Вход | Без входного фланца |
| Выход | DN 15 (1/2'') |
| Присоединение к трубопроводу | Внутренняя резьба Rp |
| Характер открытия | Быстрое открытие, быстрое закрытие |
| Напряжение питания | 230 В AC, 50/60 Гц |
| Электрическое подключение | Кабельный ввод M20 |
| Седло клапана | Пониженное значение |
| Комплект подключения psa и psc | 2 штуцер для пластиковой трубкиs |
| Принадлежности справа | Реле давления, 100-300 mbar |
| Контрольная точка правого реле давления | Выходное давление |
| Диаметр сопла управляющего давления воздуха psa | 0.5 мм |
| Диаметр сопла давления в камере сгорания psc | 0.5 мм |
Применение и подбор
Подбор начинают с требуемого закона регулирования. Регулятор постоянного давления, соотношения давлений и соотношения расходов решают разные задачи.
Проверьте расход и давления во всём диапазоне мощности, импульсные линии, присоединения и фактическое исполнение запорной части. Уставка и настройка смеси не определяются одним обозначением серии.
Монтаж и ввод в работу
Импульсные подключения газа, воздуха и камеры сгорания имеют разные функции; подключение выполняют по схеме конкретного регулятора. Нельзя переносить схему с другой разновидности VAx.
Для VAV предусмотрено вертикальное положение привода. Условия установки VAD/VAG/VAH/VRH и минимального давления при плавном регулировании проверяют в разделе монтажа. Между VAH/VRH и VMV запрещено устанавливать VAS в качестве второго клапана безопасности.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| VAD | Постоянное давление на выходе. |
| VAG | Соотношение давлений газ/воздух 1:1. |
| VAV | Регулируемое соотношение давлений; предусмотрено подключение давления камеры сгорания. |
| VAH / VRH | Регулирование соотношения расходов; требуется согласование с измерительными и регулирующими элементами. |
Проверенные принадлежности
Принадлежности выбирают по приведённым условиям; этот перечень не означает включение в поставку.
| Артикул | Принадлежность | Условие |
|---|---|---|
| 74921988 | Комплект уплотнений valVario 1 | Для соответствующего соединения размера 1; проверить состав уплотнительного блока. |
FAQ по выбору и эксплуатации
Можно ли заменить VAG на VAD того же размера?
Совпадение размера не сохраняет принцип работы: VAG следует давлению воздуха, VAD поддерживает постоянное выходное давление. Требуется согласование всей системы регулирования.
Входит ли дроссельная вставка в любой вариант поставки?
Наличие и размер вставки проверяют по составу узла и DN. Для отдельных комбинаций VAx с последующим VAS инструкция требует другую вставку.
Документация и чертежи серии

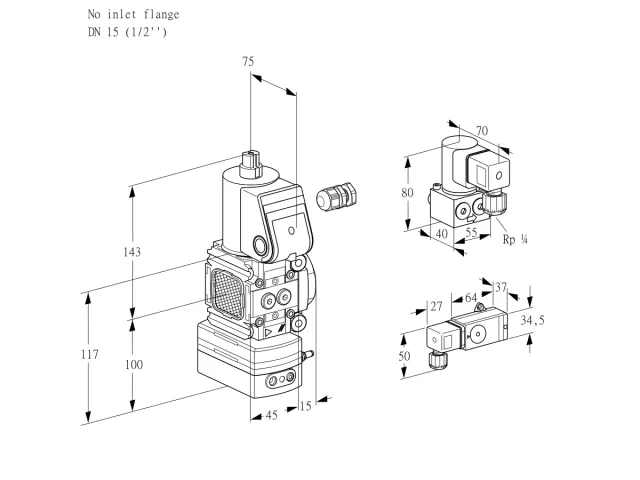

Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (RU) — стр. 2, 3, 4, 5.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder VAV 1-/15R/NWBK: техническое описание
Kromschroder VAV 1-/15R/NWBK — регулятор переменного соотношения воздух/газ с электромагнитным клапаном. Это функциональный модуль линии valVario; его назначение определяется точным типом и составом данного исполнения.
Проточная и регулирующая часть модуля: размер исполнения — 1; вход — без входного фланца; выход — DN 15 (1/2″); присоединение к трубопроводу — внутренняя резьба Rp; седло клапана — пониженное значение. Вход, выход и регулирующий элемент должны соответствовать расчётным параметрам рампы.
Исполнительное и электрическое оснащение: напряжение питания — 230 В AC, 50/60 Гц; характер открытия — быстрое открытие, быстрое закрытие; электрическое подключение — кабельный ввод M20. Эти опции относятся к полному коду и влияют на подключение модуля в системе valVario.
При замене сверяют функцию первого клапана, число клапанных ступеней, вход и выход, диапазон регулирования, седло, питание, характер открытия и принадлежности.
Для заказа и проверки исполнения используют восьмизначный артикул 88032928 и полное обозначение VAV 1-/15R/NWBK. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения VAV 1-/15R/NWBK
| Код в обозначении | Параметр | Значение |
|---|---|---|
| VAV | Тип | Регулятор переменного соотношения воздух/газ с электромагнитным клапаном |
| 1 | Размер | 1 |
| E | Сертификация | Сертифицировано в EU |
| - | Вход | Без входного фланца |
| /15 | Выход | DN 15 (1/2'') |
| R | Присоединение к трубопроводу | Внутренняя резьба Rp |
| /N | Характер открытия | Быстрое открытие, быстрое закрытие |
| W | Напряжение питания | 230 В AC, 50/60 Гц |
| 3 | Электрическое подключение | Кабельный ввод M20 |
| B | Седло клапана | Пониженное значение |
| K | Комплект подключения psa и psc | 2 штуцер для пластиковой трубкиs |
| DG 300/VC1-6W | Принадлежности справа | Реле давления, 100-300 mbar |
| A | Контрольная точка правого реле давления | Выходное давление |
| 0,5 | Диаметр сопла управляющего давления воздуха psa | 0.5 мм |
| 0,5 | Диаметр сопла давления в камере сгорания psc | 0.5 мм |
Комплектация и принадлежности
| Параметр | Подтверждённое исполнение |
|---|---|
| Комплект подключения psa и psc | 2 штуцер для пластиковой трубкиs |
| Принадлежности справа | Реле давления, 100-300 mbar |
Характеристики
- Наименование
- Kromschroder VAV 1-/15R/NWBK — регулятор соотношения газ/воздух — 88032928
- Артикул на сайте
- 88032928
- Артикул производителя
- 88032928
- Серия
- VAV
- Тип
- Регулятор переменного соотношения воздух/газ с электромагнитным клапаном
- Размер
- 1
- Сертификация
- Сертифицировано в EU
- Вход
- Без входного фланца
- Выход
- DN 15 (1/2'')
- Присоединение к трубопроводу
- Внутренняя резьба Rp
- Характер открытия
- Быстрое открытие, быстрое закрытие
- Напряжение питания
- 230 В AC, 50/60 Гц
- Электрическое подключение
- Кабельный ввод M20
- Седло клапана
- Пониженное значение
- Комплект подключения psa и psc
- 2 штуцер для пластиковой трубкиs
- Принадлежности справа
- Реле давления, 100-300 mbar
- Контрольная точка правого реле давления
- Выходное давление
- Диаметр сопла управляющего давления воздуха psa
- 0.5 мм
- Диаметр сопла давления в камере сгорания psc
- 0.5 мм
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | VAV 1-/15R/NWBK88032928 | VAV 1-/15R/NWBK88027864 | VAV 1-/15R/NWBK88034408 |
|---|---|---|---|
| Электрическое подключение | Кабельный ввод M20 | Штекер с ответной частью | Не подтверждено |
| Принадлежности справа | Реле давления, 100-300 mbar | 2 резьбовые заглушки | 2 резьбовые заглушки |
| Контрольная точка правого реле давления | Выходное давление | Не подтверждено | Не подтверждено |
| Принадлежности слева | Не подтверждено | 2 резьбовые заглушки | 2 резьбовые заглушки |
| Оснащение справа от клеммной коробки | Не подтверждено | Не подтверждено | Выбивное отверстие к другому клапану |
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
VAV 1-/15R/NWBK · 88032928 · Baustand: не указан
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 2 | 74921748 | Привод VA1..W /BActuator VA1..W /B | 1 |
| 3 | 74921992 | Комплект монтажа фланца VA1 /BFlange mounting set VA1 /B | 2 |
| 4 | 74921997 | Сетчатый фильтр VA1 /BStrainer VA1 /B | 1 |
| 5 | 74921988 | Комплект уплотнений VA1/BSealing set VA1/B | 1 |
| 6 | 74923390 | Штуцер отбора давления G1/4 P Alu+Viton /BPressure tap G1/4 P Alu+Viton /B | 1 |
| 7 | 74923389 | Резьбовая заглушка G1/4 Ü+Viton /BScrew plug G1/4 Ü+Viton /B | 1 |
| 8 | 74921996 | Кабельный ввод M20 /BCable glant M20 /B | 1 |
| 9 | 74922393 | Штекер 2 pole + PE w. Розетка VA1-3 /BPlug 2 pole + PE w. socket VA1-3 /B | 1 |
| 12 | 74923279 | Колпачок VA1 /B | 1 |
| 14 | 74922944 | Резьбовая заглушка M20 /BScrew plug M20 /B | 1 |
| 15 | 74921505 | FLV 115R /B | 1 |
| 16 | 74924687 | Крышка клеммной коробки VA1..с 06/14 /BTerminal box cover VA1..from 06/14 /B | 1 |
| 17 | 74924468 | Привод Адаптер Комплект VA1 /BActuator adapter set VA1 /B | 1 |
| 18 | 74924978 | Комплект уплотнений VCS 1 /BSealing set VCS 1 /B | 1 |
