Kromschroder VAG 365/50R/NWAE — регулятор соотношения газ/воздух — 88030153
VAG 365/50R/NWAE · артикул 88030153. Регулирующее устройство valVario: Поддерживает соотношение давлений газа и воздуха 1:1.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 88030153
- Серия
- VAG
- Тип
- Регулятор соотношения газ/воздух с электромагнитным клапаном
- Размер
- 3
- Сертификация
- Сертифицировано в EU
- Вход
- DN 65 (2 1/2'')
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder VAG 365/50R/NWAE — регулятор соотношения газ/воздух — 88030153
VAG 365/50R/NWAE · артикул 88030153. Регулирующее устройство valVario: Поддерживает соотношение давлений газа и воздуха 1:1.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Регулятор соотношения газ/воздух с электромагнитным клапаном |
| Размер | 3 |
| Сертификация | Сертифицировано в EU |
| Вход | DN 65 (2 1/2'') |
| Выход | DN 50 (2'') |
| Присоединение к трубопроводу | Внутренняя резьба Rp |
| Характер открытия | Быстрое открытие, быстрое закрытие |
| Напряжение питания | 230 В AC, 50/60 Гц |
| Электрическое подключение | Кабельный ввод M20 |
| Оснащение справа от клеммной коробки | Кабельный ввод M20 |
| Седло клапана | Обычное исполнение |
| Контрольная точка правого реле давления | Входное давление |
| Контрольная точка левого реле давления | Выходное давление |
Применение и подбор
Подбор начинают с требуемого закона регулирования. Регулятор постоянного давления, соотношения давлений и соотношения расходов решают разные задачи.
Проверьте расход и давления во всём диапазоне мощности, импульсные линии, присоединения и фактическое исполнение запорной части. Уставка и настройка смеси не определяются одним обозначением серии.
Монтаж и ввод в работу
Импульсные подключения газа, воздуха и камеры сгорания имеют разные функции; подключение выполняют по схеме конкретного регулятора. Нельзя переносить схему с другой разновидности VAx.
Для VAV предусмотрено вертикальное положение привода. Условия установки VAD/VAG/VAH/VRH и минимального давления при плавном регулировании проверяют в разделе монтажа. Между VAH/VRH и VMV запрещено устанавливать VAS в качестве второго клапана безопасности.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| VAD | Постоянное давление на выходе. |
| VAG | Соотношение давлений газ/воздух 1:1. |
| VAV | Регулируемое соотношение давлений; предусмотрено подключение давления камеры сгорания. |
| VAH / VRH | Регулирование соотношения расходов; требуется согласование с измерительными и регулирующими элементами. |
Проверенные принадлежности
Принадлежности выбирают по приведённым условиям; этот перечень не означает включение в поставку.
| Артикул | Принадлежность | Условие |
|---|---|---|
| 74921990 | Комплект уплотнений valVario 3 | Для соответствующего соединения размера 3. |
FAQ по выбору и эксплуатации
Можно ли заменить VAG на VAD того же размера?
Совпадение размера не сохраняет принцип работы: VAG следует давлению воздуха, VAD поддерживает постоянное выходное давление. Требуется согласование всей системы регулирования.
Входит ли дроссельная вставка в любой вариант поставки?
Наличие и размер вставки проверяют по составу узла и DN. Для отдельных комбинаций VAx с последующим VAS инструкция требует другую вставку.
Документация и чертежи серии

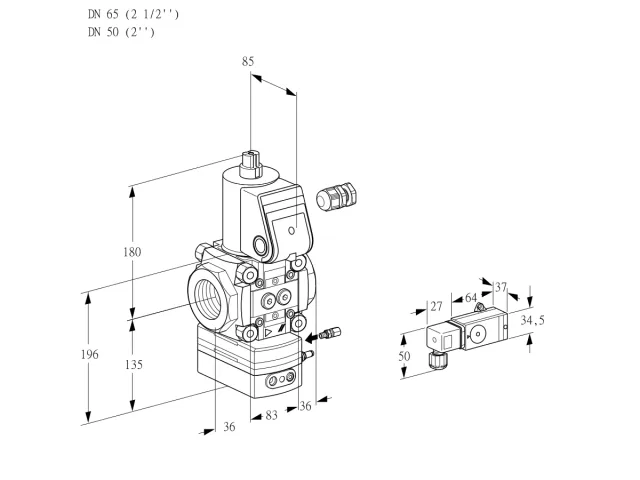

Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (RU) — стр. 2, 3, 4, 5.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder VAG 365/50R/NWAE: техническое описание
Kromschroder VAG 365/50R/NWAE — регулятор соотношения газ/воздух с электромагнитным клапаном. Узел совмещает электромагнитное отсечение газа с регулированием его давления относительно управляющего давления воздуха.
Проточная и регулирующая часть модуля: размер исполнения — 3; вход — DN 65 (2 1/2″); выход — DN 50 (2″); присоединение к трубопроводу — внутренняя резьба Rp; седло клапана — обычное исполнение. Вход, выход и регулирующий элемент должны соответствовать расчётным параметрам рампы.
Исполнительное и электрическое оснащение: напряжение питания — 230 В AC, 50/60 Гц; характер открытия — быстрое открытие, быстрое закрытие; электрическое подключение — кабельный ввод M20; контрольная точка левого реле давления — выходное давление. Эти опции относятся к полному коду и влияют на подключение модуля в системе valVario.
При замене сверяют функцию первого клапана, число клапанных ступеней, вход и выход, диапазон регулирования, седло, питание, характер открытия и принадлежности.
Для заказа и проверки исполнения используют восьмизначный артикул 88030153 и полное обозначение VAG 365/50R/NWAE. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения VAG 365/50R/NWAE
| Код в обозначении | Параметр | Значение |
|---|---|---|
| VAG | Тип | Регулятор соотношения газ/воздух с электромагнитным клапаном |
| 3 | Размер | 3 |
| E | Сертификация | Сертифицировано в EU |
| 65 | Вход | DN 65 (2 1/2'') |
| /50 | Выход | DN 50 (2'') |
| R | Присоединение к трубопроводу | Внутренняя резьба Rp |
| /N | Характер открытия | Быстрое открытие, быстрое закрытие |
| W | Напряжение питания | 230 В AC, 50/60 Гц |
| 3 | Электрическое подключение | Кабельный ввод M20 |
| 1 | Оснащение справа от клеммной коробки | Кабельный ввод M20 |
| A | Седло клапана | Обычное исполнение |
| E | Контрольная точка правого реле давления | Входное давление |
| A | Контрольная точка левого реле давления | Выходное давление |
Характеристики
- Наименование
- Kromschroder VAG 365/50R/NWAE — регулятор соотношения газ/воздух — 88030153
- Артикул на сайте
- 88030153
- Артикул производителя
- 88030153
- Серия
- VAG
- Тип
- Регулятор соотношения газ/воздух с электромагнитным клапаном
- Размер
- 3
- Сертификация
- Сертифицировано в EU
- Вход
- DN 65 (2 1/2'')
- Выход
- DN 50 (2'')
- Присоединение к трубопроводу
- Внутренняя резьба Rp
- Характер открытия
- Быстрое открытие, быстрое закрытие
- Напряжение питания
- 230 В AC, 50/60 Гц
- Электрическое подключение
- Кабельный ввод M20
- Оснащение справа от клеммной коробки
- Кабельный ввод M20
- Седло клапана
- Обычное исполнение
- Контрольная точка правого реле давления
- Входное давление
- Контрольная точка левого реле давления
- Выходное давление
Техническая документация
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | VAG 365/50R/NWAE88030153 | VAG 365/50R/NQAE88006835 | VAG 365/50R/NWAE88030156 |
|---|---|---|---|
| Напряжение питания | 230 В AC, 50/60 Гц | 120 В AC, 50/60 Гц | 230 В AC, 50/60 Гц |
| Оснащение справа от клеммной коробки | Кабельный ввод M20 | Не подтверждено | Не подтверждено |
| Контрольная точка правого реле давления | Входное давление | Не подтверждено | Не подтверждено |
| Контрольная точка левого реле давления | Выходное давление | Не подтверждено | Не подтверждено |
| Принадлежности справа | Не подтверждено | 2 резьбовые заглушки | 2 резьбовые заглушки |
| Принадлежности слева | Не подтверждено | 2 резьбовые заглушки | 2 резьбовые заглушки |
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
VAG 365/50R/NWAE · 88030153 · Baustand: не указан
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 2 | 74921976 | Привод VA2-3..W /B (VA3 с календарной недели 39, 09)Actuator VA2-3..W /B (VA3 from CW39, 09) | 1 |
| 3 | 74921994 | Комплект монтажа фланца VA3 /BFlange mounting set VA3 /B | 2 |
| 4 | 74921999 | Сетчатый фильтр VA3 /BStrainer VA3 /B | 1 |
| 5 | 74921990 | Комплект уплотнений VA3/BSealing set VA3/B | 1 |
| 6 | 74923390 | Штуцер отбора давления G1/4 P Alu+Viton /BPressure tap G1/4 P Alu+Viton /B | 1 |
| 7 | 74923389 | Резьбовая заглушка G1/4 Ü+Viton /BScrew plug G1/4 Ü+Viton /B | 1 |
| 8 | 74921996 | Кабельный ввод M20 /BCable glant M20 /B | 1 |
| 9 | 74922393 | Штекер 2 pole + PE w. Розетка VA1-3 /BPlug 2 pole + PE w. socket VA1-3 /B | 1 |
| 10 | 74922237 | FLV 365R /B | 1 |
| 12 | 74923280 | Колпачок VA2-3 /B (VA3 с календарной недели 39, 2009)Cap VA2-3 /B (VA3 from CW39, 2009) | 1 |
| 14 | 74922944 | Резьбовая заглушка M20 /BScrew plug M20 /B | 1 |
| 15 | 74922236 | FLV 350R /B | 1 |
| 16 | 74923920 | Крышка клеммной коробки VA2,3..с 06/14 /BTerminal box cover VA2,3..from 06/14 /B | 1 |
| 17 | 74924469 | Привод Адаптер Комплект VA2/3 /BActuator adapter set VA2/3 /B | 1 |
| 18 | 74924980 | Комплект уплотнений VCS 3 /BSealing set VCS 3 /B | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
