Kromschroder VAN 115R/NWSR — регулятор нулевого давления — 88014162
VAN 115R/NWSR · артикул 88014162. Нормально открытый электромагнитный сбросной клапан. Применяется для сброса избыточного давления или протечек газа и в системах контроля герметичности с соответствующим устройством индикации.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 88014162
- Серия
- VAN
- Тип
- Электромагнитный сбросной клапан, открытый без напряжения
- Размер
- 1
- Сертификация
- Сертифицировано в EU
- Вход
- DN 15 (1/2'')
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder VAN 115R/NWSR — регулятор нулевого давления — 88014162
VAN 115R/NWSR · артикул 88014162. Нормально открытый электромагнитный сбросной клапан. Применяется для сброса избыточного давления или протечек газа и в системах контроля герметичности с соответствующим устройством индикации.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Электромагнитный сбросной клапан, открытый без напряжения |
| Размер | 1 |
| Сертификация | Сертифицировано в EU |
| Вход | DN 15 (1/2'') |
| Выход | DN 15 (1/2'') |
| Присоединение к трубопроводу | Внутренняя резьба Rp |
| Характер открытия | Быстрое открытие, быстрое закрытие |
| Напряжение питания | 230 В AC, 50/60 Гц |
| Обратная связь | Сигнализатор закрытого положения и визуальный указатель положения, справа |
| Электрическое подключение | Кабельный ввод M20 |
| Принадлежности справа | 2 резьбовые заглушки |
| Контрольная точка левого реле давления | Входное давление |
Применение и подбор
Сначала проверьте требуемое безопасное положение при исчезновении питания: для VAN принципиально нормально открытое исполнение.
Подберите давление, присоединение, пропускную способность и питание, затем проверьте указатель положения и отводимый газопровод.
Монтаж и ввод в работу
Катушку располагают от вертикального до горизонтального положения, исключая положение вниз. Корпус не должен воспринимать нагрузку от труб.
Цепи катушки и указателя положения подключают раздельно согласно схеме; после обслуживания проверяют соответствие сигнала действительному положению клапана.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| VAS | Один запорный электромагнитный клапан. |
| VCS | Два запорных клапана в одном блоке; учитываются оба привода и межклапанное пространство. |
| VAN | Нормально открытый сбросной клапан с другим поведением при отсутствии питания. |
FAQ по выбору и эксплуатации
Можно ли использовать VAN вместо VAS?
Эти серии выполняют разные задачи: VAN нормально открыт. Замена требует пересмотра функции узла и схемы безопасности.
Достаточно ли совпадения напряжения катушки?
Дополнительно проверяют давление, расход, механическое присоединение, сигнальные контакты и состояние клапана без питания.
Документация и чертежи серии

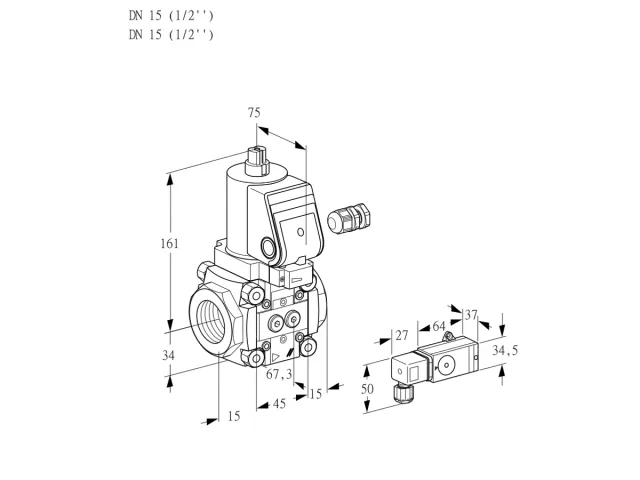

Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder VAN 115R/NWSR: техническое описание
Kromschroder VAN 115R/NWSR — электромагнитный сбросной клапан, открытый без напряжения. Это функциональный модуль линии valVario; его назначение определяется точным типом и составом данного исполнения.
Проточная и регулирующая часть модуля: размер исполнения — 1; вход — DN 15 (1/2″); выход — DN 15 (1/2″); присоединение к трубопроводу — внутренняя резьба Rp. Вход, выход и регулирующий элемент должны соответствовать расчётным параметрам рампы.
Исполнительное и электрическое оснащение: напряжение питания — 230 В AC, 50/60 Гц; характер открытия — быстрое открытие, быстрое закрытие; электрическое подключение — кабельный ввод M20; контрольная точка левого реле давления — входное давление. Эти опции относятся к полному коду и влияют на подключение модуля в системе valVario.
При замене сверяют функцию первого клапана, число клапанных ступеней, вход и выход, диапазон регулирования, седло, питание, характер открытия и принадлежности.
Для заказа и проверки исполнения используют восьмизначный артикул 88014162 и полное обозначение VAN 115R/NWSR. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения VAN 115R/NWSR
| Код в обозначении | Параметр | Значение |
|---|---|---|
| VAN | Тип | Электромагнитный сбросной клапан, открытый без напряжения |
| 1 | Размер | 1 |
| E | Сертификация | Сертифицировано в EU |
| 15 | Вход | DN 15 (1/2'') |
| /15 | Выход | DN 15 (1/2'') |
| R | Присоединение к трубопроводу | Внутренняя резьба Rp |
| /N | Характер открытия | Быстрое открытие, быстрое закрытие |
| W | Напряжение питания | 230 В AC, 50/60 Гц |
| SR | Обратная связь | Сигнализатор закрытого положения и визуальный указатель положения, справа |
| 3 | Электрическое подключение | Кабельный ввод M20 |
| AS | Принадлежности справа | 2 резьбовые заглушки |
| E | Контрольная точка левого реле давления | Входное давление |
Комплектация и принадлежности
| Параметр | Подтверждённое исполнение |
|---|---|
| Принадлежности справа | 2 резьбовые заглушки |
Характеристики
- Наименование
- Kromschroder VAN 115R/NWSR — регулятор нулевого давления — 88014162
- Артикул на сайте
- 88014162
- Артикул производителя
- 88014162
- Серия
- VAN
- Тип
- Электромагнитный сбросной клапан, открытый без напряжения
- Размер
- 1
- Сертификация
- Сертифицировано в EU
- Вход
- DN 15 (1/2'')
- Выход
- DN 15 (1/2'')
- Присоединение к трубопроводу
- Внутренняя резьба Rp
- Характер открытия
- Быстрое открытие, быстрое закрытие
- Напряжение питания
- 230 В AC, 50/60 Гц
- Обратная связь
- Сигнализатор закрытого положения и визуальный указатель положения, справа
- Электрическое подключение
- Кабельный ввод M20
- Принадлежности справа
- 2 резьбовые заглушки
- Контрольная точка левого реле давления
- Входное давление
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | VAN 115R/NWSR88014162 | VAN 115R/NWSR88012170 | VAN 115R/NWSR88030792 |
|---|---|---|---|
| Электрическое подключение | Кабельный ввод M20 | Штекер с ответной частью | Штекер с ответной частью |
| Контрольная точка левого реле давления | Входное давление | Не подтверждено | Не подтверждено |
| Принадлежности слева | Не подтверждено | 2 резьбовые заглушки | 2 резьбовые заглушки |
| Оснащение слева от клеммной коробки | Не подтверждено | Не подтверждено | Штекер клапана (3-контактный) |
| Оснащение справа от клеммной коробки | Не подтверждено | Не подтверждено | Штекер указателя положения (4-контактный) |
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
VAN 115R/NWSR · 88014162 · Baustand: не указан
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 2 | 74923336 | Привод VA1..WS /BActuator VA1..WS /B | 1 |
| 3 | 74921992 | Комплект монтажа фланца VA1 /BFlange mounting set VA1 /B | 2 |
| 6 | 74923390 | Штуцер отбора давления G1/4 P Alu+Viton /BPressure tap G1/4 P Alu+Viton /B | 1 |
| 7 | 74923389 | Резьбовая заглушка G1/4 Ü+Viton /BScrew plug G1/4 Ü+Viton /B | 1 |
| 8 | 74921996 | Кабельный ввод M20 /BCable glant M20 /B | 1 |
| 9 | 74922396 | Штекер 3 pole (POC) w. Розетка VA1-3 /BPlug 3 pole (POC) w. socket VA1-3 /B | 1 |
| 9 | 74922393 | Штекер 2 pole + PE w. Розетка VA1-3 /BPlug 2 pole + PE w. socket VA1-3 /B | 1 |
| 10 | 74921505 | FLV 115R /B | 1 |
| 12 | 74923279 | Колпачок VA1 /B | 1 |
| 14 | 74922944 | Резьбовая заглушка M20 /BScrew plug M20 /B | 1 |
| 15 | 74921505 | FLV 115R /B | 1 |
| 16 | 74924687 | Крышка клеммной коробки VA1..с 06/14 /BTerminal box cover VA1..from 06/14 /B | 1 |
| 17 | 74924468 | Привод Адаптер Комплект VA1 /BActuator adapter set VA1 /B | 1 |
| 18 | 74924978 | Комплект уплотнений VCS 1 /BSealing set VCS 1 /B | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
