Kromschroder ZMI 16TB500N — запальная горелка — 84230055
ZMI 16TB500N · артикул 84230055. Запальная газовая горелка с ионизационным контролем. Предназначена для надёжного розжига основной горелки; самостоятельное применение проверяется по параметрам исполнения.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 84230055
- Серия
- ZMI
- Тип
- Запальная горелка
- Размер горелки
- Размер горелки 16 мм
- Исполнение для рынка
- Исполнение T
- Вид газа
- Для природного газа
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder ZMI 16TB500N — запальная горелка — 84230055
ZMI 16TB500N · артикул 84230055. Запальная газовая горелка с ионизационным контролем. Предназначена для надёжного розжига основной горелки; самостоятельное применение проверяется по параметрам исполнения.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Запальная горелка |
| Размер горелки | Размер горелки 16 мм |
| Исполнение для рынка | Исполнение T |
| Вид газа | Для природного газа |
| Длина | Длина: 500 мм |
| Присоединение к трубопроводу | Внутренняя резьба NPT |
Применение и подбор
Согласуйте вид газа с соплом, длину трубы и присоединение — с расположением основной горелки.
Проверьте давление газа и воздуха, вид электрода и автомат контроля. Сопло для другого газа не заменяется только изменением настройки давления.
Монтаж и ввод в работу
Запальную горелку размещают так, чтобы обеспечивался устойчивый розжиг основного факела.
Перед вводом проверяют герметичность, соответствие сопла топливу и работу ионизационного контроля.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| ZMI | Запальная горелка. |
| ZMIC | Исполнение с керамической жаровой трубой. |
| ZAI / ZKIH | Другие конструкции запальных горелок; присоединения и комплектность проверяются отдельно. |
FAQ по выбору и эксплуатации
Можно ли использовать одно сопло для любого газа?
Диаметр сопла связан с видом топлива и моделью горелки. Проверяют таблицу для конкретного исполнения.
Важна ли длина жаровой трубы при замене?
Она определяет положение зоны розжига относительно основной горелки и футеровки. Совпадения резьбы недостаточно.

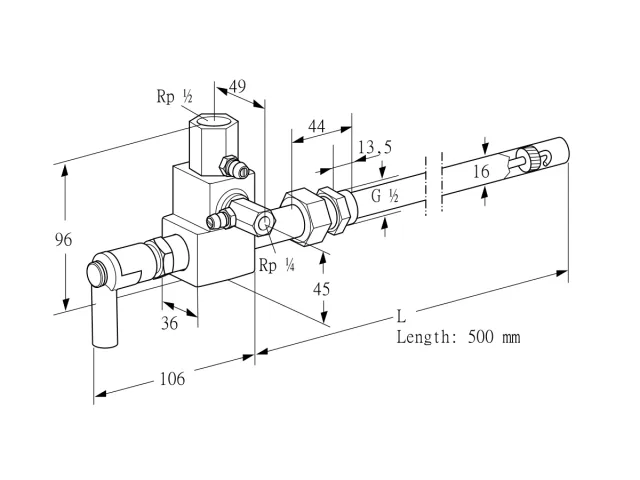

Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- ZMI, ZMIC (RU) — стр. 2, 3.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
ZMI 16TB500N — запальная горелка. Артикул производителя: 84230055.
Применение
Запальная горелка создаёт устойчивое пилотное пламя для розжига основной горелки; конкретное исполнение может быть предназначено для высокоскоростной серии.
Расшифровка обозначения ZMI 16TB500N
| Код в обозначении | Параметр | Значение |
|---|---|---|
| ZMI | Тип | Запальная горелка |
| 16 | Размер горелки | Размер горелки 16 мм |
| T | Исполнение для рынка | Исполнение T |
| B | Вид газа | Для природного газа |
| 500 | Длина | Длина: 500 мм |
| N | Присоединение к трубопроводу | Внутренняя резьба NPT |
Характеристики
- Наименование
- Kromschroder ZMI 16TB500N — запальная горелка — 84230055
- Артикул на сайте
- 84230055
- Артикул производителя
- 84230055
- Серия
- ZMI
- Тип
- Запальная горелка
- Размер горелки
- Размер горелки 16 мм
- Исполнение для рынка
- Исполнение T
- Вид газа
- Для природного газа
- Длина
- Длина: 500 мм
- Присоединение к трубопроводу
- Внутренняя резьба NPT
Техническая документация
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | ZMI 16TB500N84230055 | ZMI 16TB400N84230045 | ZMI 16TB600N84230065 |
|---|---|---|---|
| Длина | Длина: 500 мм | Длина: 400 мм | Длина: 600 мм |
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
ZMI 16TB500N · 84230055 · Baustand: не указан
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 74977636 | Угловой штекер ø4 mm, с подавлением помехangle plug ø4 mm, interference-free | 1 |
| 2 | 34483591 | Свеча зажигания M18x1,5 L50spark plug M18x1,5 L50 | 1 |
| 3 | 75440155 | Стержень электрода ZMI 16 L500electrode rod ZMI 16 L500 | 1 |
| 4 | 74482445 | Жаровая труба ZMI 16 L500flame tube ZMI 16 L500 | 1 |
| 5 | 74921607 | Пружинный контактный зажимspring clip connector | 1 |
| 6 | 75455014 | Сопло ZMI 16 1/2-14NPT ; d=3,3nozzle ZMI 16 1/2-14NPT ; d=3,3 | 1 |
| 7 | 75455015 | Сопло ZMI 16 1/4-18NPT ; d=0,94nozzle ZMI 16 1/4-18NPT ; d=0,94 | 1 |
| 8 | 34482190 | Монтажное приспособление ZMI 16mounting device ZMI 16 | 1 |
| 10 | 74910080 | Запасной корпус ZMI 16housing spare part ZMI 16 | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
