Kromschroder BICA 65HB-650/785-(34)D — промышленная газовая горелка — 84199362
BICA 65HB-650/785-(34)D · артикул 84199362. Горелка промышленной печи с подключением керамического насадка. Выбор насадка, головки и длины связан с конструкцией футеровки.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 84199362
- Серия
- BICA
- Тип
- Газовая горелка с алюминиевым корпусом и присоединением для керамической трубы
- Размер горелки
- 65
- Назначение
- Для горячего воздуха/высокой температуры печи
- Вид газа
- Для природного газа
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder BICA 65HB-650/785-(34)D — промышленная газовая горелка — 84199362
BICA 65HB-650/785-(34)D · артикул 84199362. Горелка промышленной печи с подключением керамического насадка. Выбор насадка, головки и длины связан с конструкцией футеровки.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Газовая горелка с алюминиевым корпусом и присоединением для керамической трубы |
| Размер горелки | 65 |
| Назначение | Для горячего воздуха/высокой температуры печи |
| Вид газа | Для природного газа |
| Длина стальной трубы от фланца печи | 650 мм |
| Расстояние от фланца печи до передней кромки головки горелки | 785 мм |
| Обозначение головки горелки | 34 |
| Конструктивное исполнение | D |
Применение и подбор
Сопоставьте вид топлива, мощность, температуру воздуха и топки, режим управления и давление в камере сгорания. Название серии не означает пригодность каждого исполнения для всех газов.
Проверьте индекс головки, длины от печного фланца и конструктивную ревизию. Для ремонта важен полный Baustand, а не только типоразмер.
Монтаж и ввод в работу
Монтаж должен учитывать футеровку, тепловое расширение и защиту горелочной трубы. Керамические детали устанавливают без механических напряжений.
Номинальную мощность и требуемые давления сверяют для конкретной головки и конструкции топки; пример мощности из инструкции не переносится на все артикулы.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| BIC / ZIC | Исполнения с керамической трубой. |
| BIO / ZIO | Работа с горелочным камнем или предусмотренной жаростойкой трубой. |
| Индекс головки / длина / Baustand | Отдельные признаки, определяющие комплектность и ремонтные детали. |
FAQ по выбору и эксплуатации
Почему одинаковый типоразмер имеет несколько мощностей?
Рабочая характеристика зависит от головки, топлива, температуры воздуха и топочного устройства. Подбор выполняют по данным конкретного исполнения.
Можно ли заказать вставку только по названию горелки?
Для вставки нужны полный артикул горелки, конструктивная ревизия и позиция на схеме. Совпадения BIC/BIO и номинального размера недостаточно.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- BIC, BICA, BICW (RU) — стр. 2, 3.
- BIC, BICA, BICW, ZIC, ZICW (EN) — стр. 37.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder BICA 65HB-650/785-(34)D: техническое описание
Kromschroder BICA 65HB-650/785-(34)D — газовая горелка с алюминиевым корпусом и присоединением для керамической трубы. Горелка предназначена для сжигания указанного вида газа в промышленной теплотехнической установке. Геометрия трубы и головки является частью конкретного исполнения для сопряжения с печным пространством.
Область применения по точному коду: размер горелки — 65; назначение — для горячего воздуха/высокой температуры печи. Назначение и вид газа нельзя переносить на другое буквенное исполнение серии.

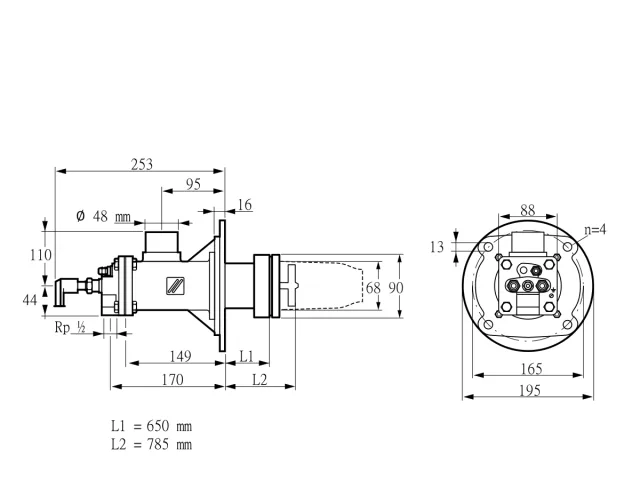

Монтажная геометрия и головка: длина стальной трубы от фланца печи — 650 мм; расстояние от фланца печи до передней кромки головки — 785 мм; обозначение головки горелки — 34; конструктивное исполнение — D. Эти размеры определяют положение головки относительно футеровки и рабочей камеры.
Для подбора необходимы тепловая нагрузка и тип газа, температура печи, размер горелки, длина трубы, вылет головки, её обозначение и исполнение корпуса.
Для заказа и проверки исполнения используют восьмизначный артикул 84199362 и полное обозначение BICA 65HB-650/785-(34)D. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения BICA 65HB-650/785-(34)D
| Код в обозначении | Параметр | Значение |
|---|---|---|
| BICA | Тип | Газовая горелка с алюминиевым корпусом и присоединением для керамической трубы |
| 65 | Размер горелки | 65 |
| H | Назначение | Для горячего воздуха/высокой температуры печи |
| B | Вид газа | Для природного газа |
| -650 | Длина стальной трубы от фланца печи | 650 мм |
| /785 | Расстояние от фланца печи до передней кромки головки горелки | 785 мм |
| -(34 | Обозначение головки горелки | 34 |
| )D | Конструктивное исполнение | D |
Характеристики
- Наименование
- Kromschroder BICA 65HB-650/785-(34)D — промышленная газовая горелка — 84199362
- Артикул на сайте
- 84199362
- Артикул производителя
- 84199362
- Серия
- BICA
- Тип
- Газовая горелка с алюминиевым корпусом и присоединением для керамической трубы
- Размер горелки
- 65
- Назначение
- Для горячего воздуха/высокой температуры печи
- Вид газа
- Для природного газа
- Длина стальной трубы от фланца печи
- 650 мм
- Расстояние от фланца печи до передней кромки головки горелки
- 785 мм
- Обозначение головки горелки
- 34
- Конструктивное исполнение
- D
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | BICA 65HB-650/785-(34)D84199362 | BICA 65HB-550/685-(34A)DR84099612 | BICA 65HB-750/785-(34)D84099400 |
|---|---|---|---|
| Длина стальной трубы от фланца печи | 650 мм | 550 мм | 750 мм |
| Расстояние от фланца печи до передней кромки головки горелки | 785 мм | 685 мм | 785 мм |
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
BICA 65HB-650/785-(34)D · 84199362 · Baustand: не указан
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 05012009 | Термостойкая керамическая паста, 50 gheat resistant ceramic paste, 50 g | 1 |
| 2 | 04115301 | Угловой штекер ø4 mmangle plug ø4 mm | 1 |
| 3 | 74977636 | Угловой штекер ø4 mm, с подавлением помехangle plug ø4 mm, interference-free | 1 |
| 4 | 34482170 | Свеча зажигания M14x1,25 L35spark plug M14x1,25 L35 | 1 |
| 5 | 74921607 | Пружинный контактный зажимspring clip connector | 1 |
| 6 | 74927816 | Комплект держателя электрода LT BR 65electrode holder set LT BR 65 | 1 |
| 7 | 74339068 | Стержень электрода BIA 65 L785electrode rod BIA 65 L785 | 1 |
| 11 | 74971292 | Смотровое стекло BIA 65 с Стопорное кольцоsight glass BIA 65 with lock ring | 1 |
| 14 | 74917280 | Комплект измерительного штуцера G 1/8test nipple set G 1/8 | 1 |
| 15 | 74920355 | Комплект уплотнений BICA 65gasket set BICA 65 | 1 |
| 16 | 74921753 | Уплотнение газового корпуса BIA 65 (упаковка: 5 шт.)gas housing gasket BIA 65 (VE=5pcs) | 1 |
| 16 | 74922164 | Уплотнение газового корпуса BIA 65 (упаковка: 25 шт.)gas housing gasket BIA 65 (VE=25pcs) | 1 |
| 17 | 74921762 | Монтажное уплотнение BIA 65 (упаковка: 5 шт.)mounting gasket BIA 65 (VE=5pcs) | 1 |
| 20 | 74330421 | Головка горелки BR 65HB (34)burner head BR 65HB (34) | 1 |
| 25 | 74955907 | Комплект воздушного корпуса BIA 65 LA=48air housing set BIA 65 LA=48 | 1 |
| 26 | 74959976 | Удлинитель горелки BIC 65 L650burner extension BIC 65 L650 | 1 |
| 27 | 75443669 | Зажимное кольцо BIC 65clamping ring BIC 65 | 1 |
| 28 | 74971218 | Горелочная вставка BIA 65HB 785 (34)burner insert BIA 65HB 785 (34) | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
