Kromschroder BICW 65HB-150/185-(34)G — промышленная газовая горелка — 84199348
BICW 65HB-150/185-(34)G · артикул 84199348. Горелка промышленной печи с подключением керамического насадка. Выбор насадка, головки и длины связан с конструкцией футеровки.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 84199348
- Серия
- BICW
- Размер горелки
- 65
- Назначение
- Для горячего воздуха/высокой температуры печи
- Вид газа
- Для природного газа
- Длина стальной трубы от фланца печи
- 150 мм
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder BICW 65HB-150/185-(34)G — промышленная газовая горелка — 84199348
BICW 65HB-150/185-(34)G · артикул 84199348. Горелка промышленной печи с подключением керамического насадка. Выбор насадка, головки и длины связан с конструкцией футеровки.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Размер горелки | 65 |
| Назначение | Для горячего воздуха/высокой температуры печи |
| Вид газа | Для природного газа |
| Длина стальной трубы от фланца печи | 150 мм |
| Расстояние от фланца печи до передней кромки головки горелки | 185 мм |
| Обозначение головки горелки | 34 |
| Конструктивное исполнение | G |
Применение и подбор
Сопоставьте вид топлива, мощность, температуру воздуха и топки, режим управления и давление в камере сгорания. Название серии не означает пригодность каждого исполнения для всех газов.
Проверьте индекс головки, длины от печного фланца и конструктивную ревизию. Для ремонта важен полный Baustand, а не только типоразмер.
Монтаж и ввод в работу
Монтаж должен учитывать футеровку, тепловое расширение и защиту горелочной трубы. Керамические детали устанавливают без механических напряжений.
Номинальную мощность и требуемые давления сверяют для конкретной головки и конструкции топки; пример мощности из инструкции не переносится на все артикулы.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| BIC / ZIC | Исполнения с керамической трубой. |
| BIO / ZIO | Работа с горелочным камнем или предусмотренной жаростойкой трубой. |
| Индекс головки / длина / Baustand | Отдельные признаки, определяющие комплектность и ремонтные детали. |
FAQ по выбору и эксплуатации
Почему одинаковый типоразмер имеет несколько мощностей?
Рабочая характеристика зависит от головки, топлива, температуры воздуха и топочного устройства. Подбор выполняют по данным конкретного исполнения.
Можно ли заказать вставку только по названию горелки?
Для вставки нужны полный артикул горелки, конструктивная ревизия и позиция на схеме. Совпадения BIC/BIO и номинального размера недостаточно.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- BIC, BICA, BICW (RU) — стр. 2, 3.
- BIC, BICA, BICW, ZIC, ZICW (EN) — стр. 37.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
BICW 65HB-150/185-(34)G — исполнение оборудования Kromschroder. Артикул производителя: 84199348.
Применение
Горелка предназначена для сжигания указанного вида газа в промышленной теплотехнической установке. Геометрия трубы и головки является частью конкретного исполнения для сопряжения с печным пространством.
Расшифровка обозначения BICW 65HB-150/185-(34)G
| Код в обозначении | Параметр | Значение |
|---|---|---|
| 65 | Размер горелки | 65 |
| H | Назначение | Для горячего воздуха/высокой температуры печи |
| B | Вид газа | Для природного газа |
| -150 | Длина стальной трубы от фланца печи | 150 мм |
| /185 | Расстояние от фланца печи до передней кромки головки горелки | 185 мм |
| -(34 | Обозначение головки горелки | 34 |
| )G | Конструктивное исполнение | G |
Характеристики
- Наименование
- Kromschroder BICW 65HB-150/185-(34)G — промышленная газовая горелка — 84199348
- Артикул на сайте
- 84199348
- Артикул производителя
- 84199348
- Серия
- BICW
- Размер горелки
- 65
- Назначение
- Для горячего воздуха/высокой температуры печи
- Вид газа
- Для природного газа
- Длина стальной трубы от фланца печи
- 150 мм
- Расстояние от фланца печи до передней кромки головки горелки
- 185 мм
- Обозначение головки горелки
- 34
- Конструктивное исполнение
- G
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | BICW 65HB-150/185-(34)G84199348 | BICW 65HB-100/135-(34)G84199074 | BICW 80HB-150/185-(16)G84199075 |
|---|---|---|---|
| Размер горелки | 65 | 65 | 80 |
| Длина стальной трубы от фланца печи | 150 мм | 100 мм | 150 мм |
| Расстояние от фланца печи до передней кромки головки горелки | 185 мм | 135 мм | 185 мм |
| Обозначение головки горелки | 34 | 34 | 16 |

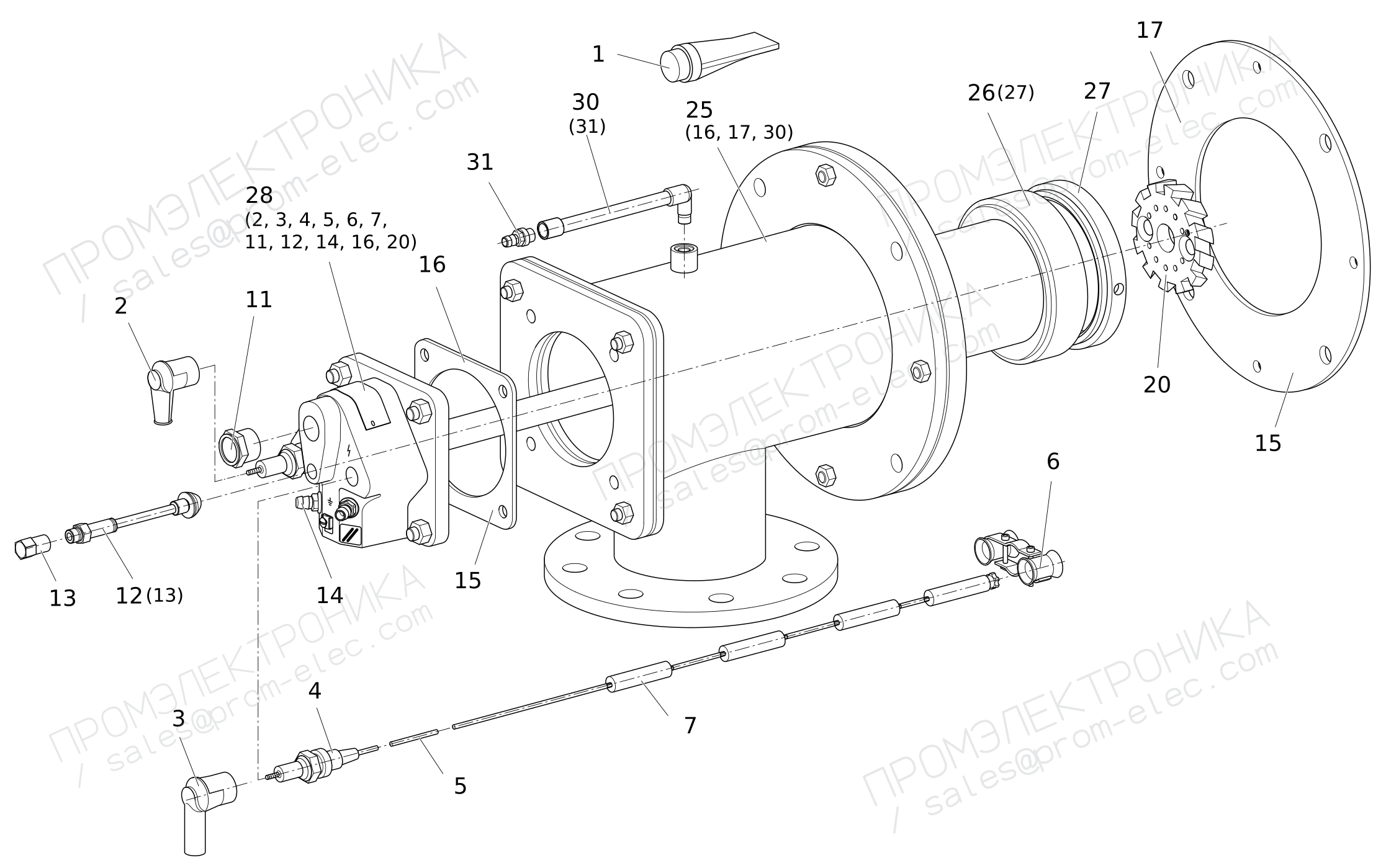

Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
BICW 65HB-150/185-(34)G · 84199348 · Baustand: не указан
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 05012009 | Термостойкая керамическая паста, 50 gheat resistant ceramic paste, 50 g | 1 |
| 2 | 04115301 | Угловой штекер ø4 mmangle plug ø4 mm | 1 |
| 3 | 74977636 | Угловой штекер ø4 mm, с подавлением помехangle plug ø4 mm, interference-free | 1 |
| 4 | 34482170 | Свеча зажигания M14x1,25 L35spark plug M14x1,25 L35 | 1 |
| 5 | 74921607 | Пружинный контактный зажимspring clip connector | 1 |
| 6 | 74927816 | Комплект держателя электрода LT BR 65electrode holder set LT BR 65 | 1 |
| 7 | 74331333 | Стержень электрода BR 65 L285electrode rod BR 65 L285 | 1 |
| 11 | 75447420 | Смотровое стекло 1/2''sight glass 1/2'' | 1 |
| 12 | 74923436 | Комплект регулятора расхода газа BR 65gas flow adjuster set BR 65 | 1 |
| 13 | 35458565 | Уплотняющий колпачокSealing cap | 1 |
| 14 | 74917280 | Комплект измерительного штуцера G 1/8test nipple set G 1/8 | 1 |
| 15 | 74920283 | Комплект уплотнений BIC 65gasket set BIC 65 | 1 |
| 16 | 74921752 | Уплотнение газового корпуса BR 65 (упаковка: 5 шт.)gas housing gasket BR 65 (VE=5pcs) | 1 |
| 16 | 74922168 | Уплотнение газового корпуса BR 65 (упаковка: 25 шт.)gas housing gasket BR 65 (VE=25pcs) | 1 |
| 17 | 74921761 | Монтажное уплотнение BR 65 (упаковка: 5 шт.)mounting gasket BR 65 (VE=5pcs) | 1 |
| 20 | 74330421 | Головка горелки BR 65HB (34)burner head BR 65HB (34) | 1 |
| 25 | 74924221 | Комплект воздушного корпуса BRW 65 DN 65air housing set BRW 65 DN 65 | 1 |
| 26 | 74927791 | Удлинитель горелки BICW 65 L150burner extension BICW 65 L150 | 1 |
| 27 | 75443669 | Зажимное кольцо BIC 65clamping ring BIC 65 | 1 |
| 28 | 74918273 | Горелочная вставка BIC 65HB 285 (34)burner insert BIC 65HB 285 (34) | 1 |
| 30 | 74927724 | Узел отбора давления воздуха BRWair pressure extraction BRW | 1 |
| 31 | 34340428 | Измерительный штуцер G1/8 V2Atest nipple G1/8 V2A | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
