Kromschroder BIO 50HD-750/635-(36)DB — промышленная газовая горелка — 84199051
BIO 50HD-750/635-(36)DB · артикул 84199051. Промышленная горелка для работы с горелочным камнем либо удлинённой жаростойкой трубой. Геометрия тоннеля влияет на рабочую характеристику.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 84199051
- Серия
- BIO
- Тип
- Газовая горелка
- Размер горелки
- 50
- Назначение
- Для горячего воздуха/высокой температуры печи
- Длина стальной трубы от фланца печи
- 750 мм
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder BIO 50HD-750/635-(36)DB — промышленная газовая горелка — 84199051
BIO 50HD-750/635-(36)DB · артикул 84199051. Промышленная горелка для работы с горелочным камнем либо удлинённой жаростойкой трубой. Геометрия тоннеля влияет на рабочую характеристику.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Газовая горелка |
| Размер горелки | 50 |
| Назначение | Для горячего воздуха/высокой температуры печи |
| Длина стальной трубы от фланца печи | 750 мм |
| Расстояние от фланца печи до передней кромки головки горелки | 635 мм |
| Обозначение головки горелки | 36 |
| Конструктивное исполнение | D |
| Специальное применение | С отверстиями продувочного воздуха |
Применение и подбор
Сопоставьте вид топлива, мощность, температуру воздуха и топки, режим управления и давление в камере сгорания. Название серии не означает пригодность каждого исполнения для всех газов.
Проверьте индекс головки, длины от печного фланца и конструктивную ревизию. Для ремонта важен полный Baustand, а не только типоразмер.
Монтаж и ввод в работу
Монтаж должен учитывать футеровку, тепловое расширение и защиту горелочной трубы. Керамические детали устанавливают без механических напряжений.
Номинальную мощность и требуемые давления сверяют для конкретной головки и конструкции топки; пример мощности из инструкции не переносится на все артикулы.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| BIC / ZIC | Исполнения с керамической трубой. |
| BIO / ZIO | Работа с горелочным камнем или предусмотренной жаростойкой трубой. |
| Индекс головки / длина / Baustand | Отдельные признаки, определяющие комплектность и ремонтные детали. |
FAQ по выбору и эксплуатации
Почему одинаковый типоразмер имеет несколько мощностей?
Рабочая характеристика зависит от головки, топлива, температуры воздуха и топочного устройства. Подбор выполняют по данным конкретного исполнения.
Можно ли заказать вставку только по названию горелки?
Для вставки нужны полный артикул горелки, конструктивная ревизия и позиция на схеме. Совпадения BIC/BIO и номинального размера недостаточно.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- BIO, BIOA, BIOW (RU) — стр. 2, 3.
- BIO, BIOA, BIOW, ZIO, ZIOW (EN) — стр. 41.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder BIO 50HD-750/635-(36)DB: техническое описание
Kromschroder BIO 50HD-750/635-(36)DB — газовая горелка. Горелка предназначена для сжигания указанного вида газа в промышленной теплотехнической установке. Геометрия трубы и головки является частью конкретного исполнения для сопряжения с печным пространством.
Область применения по точному коду: размер горелки — 50; назначение — для горячего воздуха/высокой температуры печи. Назначение и вид газа нельзя переносить на другое буквенное исполнение серии.
Монтажная геометрия и головка: длина стальной трубы от фланца печи — 750 мм; расстояние от фланца печи до передней кромки головки — 635 мм; обозначение головки горелки — 36; конструктивное исполнение — D. Эти размеры определяют положение головки относительно футеровки и рабочей камеры.
Для подбора необходимы тепловая нагрузка и тип газа, температура печи, размер горелки, длина трубы, вылет головки, её обозначение и исполнение корпуса.
Для заказа и проверки исполнения используют восьмизначный артикул 84199051 и полное обозначение BIO 50HD-750/635-(36)DB. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения BIO 50HD-750/635-(36)DB
| Код в обозначении | Параметр | Значение |
|---|---|---|
| BIO | Тип | Газовая горелка |
| 50 | Размер горелки | 50 |
| H | Назначение | Для горячего воздуха/высокой температуры печи |
| -750 | Длина стальной трубы от фланца печи | 750 мм |
| /635 | Расстояние от фланца печи до передней кромки головки горелки | 635 мм |
| -(36 | Обозначение головки горелки | 36 |
| )D | Конструктивное исполнение | D |
| B | Специальное применение | С отверстиями продувочного воздуха |
Характеристики
- Наименование
- Kromschroder BIO 50HD-750/635-(36)DB — промышленная газовая горелка — 84199051
- Артикул на сайте
- 84199051
- Артикул производителя
- 84199051
- Серия
- BIO
- Тип
- Газовая горелка
- Размер горелки
- 50
- Назначение
- Для горячего воздуха/высокой температуры печи
- Длина стальной трубы от фланца печи
- 750 мм
- Расстояние от фланца печи до передней кромки головки горелки
- 635 мм
- Обозначение головки горелки
- 36
- Конструктивное исполнение
- D
- Специальное применение
- С отверстиями продувочного воздуха
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | BIO 50HD-750/635-(36)DB84199051 | BIO 50HD-2250/2135-(36)DB84199159 | BIO 50HG-100/35-(38)D84015512 |
|---|---|---|---|
| Длина стальной трубы от фланца печи | 750 мм | 2250 мм | 100 мм |
| Расстояние от фланца печи до передней кромки головки горелки | 635 мм | 2135 мм | 35 мм |
| Обозначение головки горелки | 36 | 36 | 38 |
| Специальное применение | С отверстиями продувочного воздуха | С отверстиями продувочного воздуха | Не подтверждено |

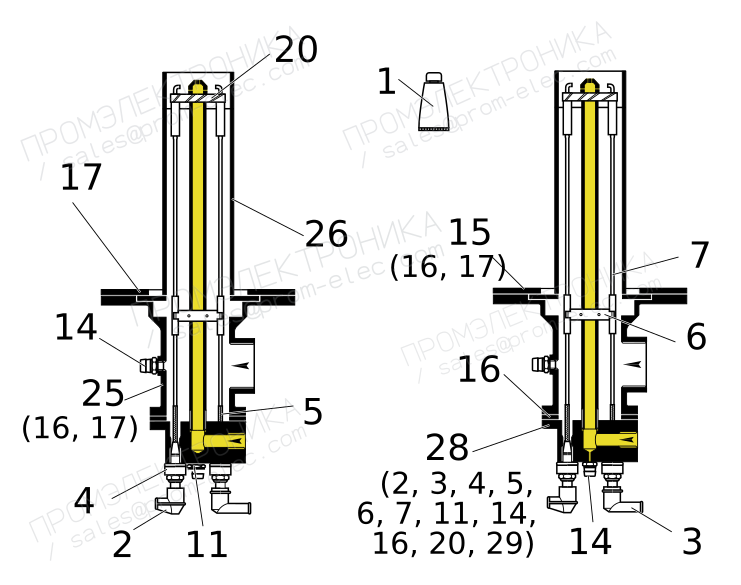

Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
BIO 50HD-750/635-(36)DB · 84199051 · Baustand: B
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 05012009 | Термостойкая керамическая паста, 50 gheat resistant ceramic paste, 50 g | 1 |
| 2 | 04115301 | Угловой штекер ø4 mmangle plug ø4 mm | 1 |
| 3 | 74977636 | Угловой штекер ø4 mm, с подавлением помехangle plug ø4 mm, interference-free | 1 |
| 4 | 34482170 | Свеча зажигания M14x1,25 L35spark plug M14x1,25 L35 | 1 |
| 5 | 74921607 | Пружинный контактный зажимspring clip connector | 1 |
| 6 | 74924344 | Комплект держателя электрода BR 50electrode holder set BR 50 | 1 |
| 7 | 74339477 | BR 50 L635 TYPE B, C | 2 |
| 11 | 75447420 | Смотровое стекло 1/2''sight glass 1/2'' | 1 |
| 14 | 74917280 | Комплект измерительного штуцера G 1/8test nipple set G 1/8 | 1 |
| 15 | 74920279 | Комплект уплотнений BIO 50gasket set BIO 50 | 1 |
| 16 | 74921751 | Уплотнение газового корпуса BR 50 (упаковка: 5 шт.)gas housing gasket BR 50 (VE=5pcs) | 1 |
| 16 | 74922167 | Уплотнение газового корпуса BR 50 (упаковка: 25 шт.)gas housing gasket BR 50 (VE=25pcs) | 1 |
| 17 | 74921760 | Монтажное уплотнение BR 50 (упаковка: 5 шт.)mounting gasket BR 50 (VE=5pcs) | 1 |
| 20 | 74339154 | Головка горелки BR 50HD (36)burner head BR 50HD (36) | 1 |
| 25 | 74955027 | Комплект воздушного корпуса BR 50air housing set BR 50 | 1 |
| 26 | 74971557 | Жаровая труба в сборе BIO 50 750/635 Bburner tube assy. BIO 50 750/635 B | 1 |
| 28 | 74924191 | Горелочная вставка BR 50HD 635 (36)burner insert BR 50HD 635 (36) | 1 |
BIO 50HD-750/635-(36)DB · 84199051 · Baustand: D
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 05012009 | Термостойкая керамическая паста, 50 gheat resistant ceramic paste, 50 g | 1 |
| 2 | 04115301 | Угловой штекер ø4 mmangle plug ø4 mm | 1 |
| 3 | 74977636 | Угловой штекер ø4 mm, с подавлением помехangle plug ø4 mm, interference-free | 1 |
| 4 | 34482170 | Свеча зажигания M14x1,25 L35spark plug M14x1,25 L35 | 1 |
| 5 | 74921607 | Пружинный контактный зажимspring clip connector | 1 |
| 6 | 74924344 | Комплект держателя электрода BR 50electrode holder set BR 50 | 1 |
| 7 | 74339477 | BR 50 L635 TYPE B, C | 2 |
| 11 | 75447420 | Смотровое стекло 1/2''sight glass 1/2'' | 1 |
| 14 | 74917280 | Комплект измерительного штуцера G 1/8test nipple set G 1/8 | 1 |
| 15 | 74920279 | Комплект уплотнений BIO 50gasket set BIO 50 | 1 |
| 16 | 74921751 | Уплотнение газового корпуса BR 50 (упаковка: 5 шт.)gas housing gasket BR 50 (VE=5pcs) | 1 |
| 16 | 74922167 | Уплотнение газового корпуса BR 50 (упаковка: 25 шт.)gas housing gasket BR 50 (VE=25pcs) | 1 |
| 17 | 74921760 | Монтажное уплотнение BR 50 (упаковка: 5 шт.)mounting gasket BR 50 (VE=5pcs) | 1 |
| 20 | 74339154 | Головка горелки BR 50HD (36)burner head BR 50HD (36) | 1 |
| 25 | 74955027 | Комплект воздушного корпуса BR 50air housing set BR 50 | 1 |
| 26 | 74971557 | Жаровая труба в сборе BIO 50 750/635 Bburner tube assy. BIO 50 750/635 B | 1 |
| 28 | 74924191 | Горелочная вставка BR 50HD 635 (36)burner insert BR 50HD 635 (36) | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
