Kromschroder BIO 140HD-200/135-(65D)E — промышленная газовая горелка — 84099842
BIO 140HD-200/135-(65D)E · артикул 84099842. Промышленная горелка для работы с горелочным камнем либо удлинённой жаростойкой трубой. Геометрия тоннеля влияет на рабочую характеристику.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 84099842
- Серия
- BIO
- Тип
- Газовая горелка
- Размер горелки
- 140
- Назначение
- Для горячего воздуха/высокой температуры печи
- Длина стальной трубы от фланца печи
- 200 мм
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder BIO 140HD-200/135-(65D)E — промышленная газовая горелка — 84099842
BIO 140HD-200/135-(65D)E · артикул 84099842. Промышленная горелка для работы с горелочным камнем либо удлинённой жаростойкой трубой. Геометрия тоннеля влияет на рабочую характеристику.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Газовая горелка |
| Размер горелки | 140 |
| Назначение | Для горячего воздуха/высокой температуры печи |
| Длина стальной трубы от фланца печи | 200 мм |
| Расстояние от фланца печи до передней кромки головки горелки | 135 мм |
| Обозначение головки горелки | 65 |
| Конструктивное исполнение | E |
Применение и подбор
Сопоставьте вид топлива, мощность, температуру воздуха и топки, режим управления и давление в камере сгорания. Название серии не означает пригодность каждого исполнения для всех газов.
Проверьте индекс головки, длины от печного фланца и конструктивную ревизию. Для ремонта важен полный Baustand, а не только типоразмер.
Монтаж и ввод в работу
Монтаж должен учитывать футеровку, тепловое расширение и защиту горелочной трубы. Керамические детали устанавливают без механических напряжений.
Номинальную мощность и требуемые давления сверяют для конкретной головки и конструкции топки; пример мощности из инструкции не переносится на все артикулы.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| BIC / ZIC | Исполнения с керамической трубой. |
| BIO / ZIO | Работа с горелочным камнем или предусмотренной жаростойкой трубой. |
| Индекс головки / длина / Baustand | Отдельные признаки, определяющие комплектность и ремонтные детали. |
FAQ по выбору и эксплуатации
Почему одинаковый типоразмер имеет несколько мощностей?
Рабочая характеристика зависит от головки, топлива, температуры воздуха и топочного устройства. Подбор выполняют по данным конкретного исполнения.
Можно ли заказать вставку только по названию горелки?
Для вставки нужны полный артикул горелки, конструктивная ревизия и позиция на схеме. Совпадения BIC/BIO и номинального размера недостаточно.
Документация и чертежи серии

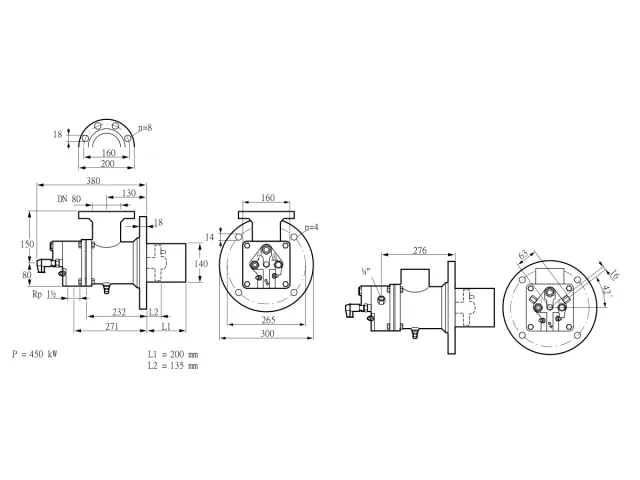

Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- BIO, BIOA, BIOW (RU) — стр. 2, 3.
- BIO, BIOA, BIOW, ZIO, ZIOW (EN) — стр. 41.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder BIO 140HD-200/135-(65D)E: техническое описание
Kromschroder BIO 140HD-200/135-(65D)E — газовая горелка. Горелка предназначена для сжигания указанного вида газа в промышленной теплотехнической установке. Геометрия трубы и головки является частью конкретного исполнения для сопряжения с печным пространством.
Область применения по точному коду: размер горелки — 140; назначение — для горячего воздуха/высокой температуры печи. Назначение и вид газа нельзя переносить на другое буквенное исполнение серии.
Монтажная геометрия и головка: длина стальной трубы от фланца печи — 200 мм; расстояние от фланца печи до передней кромки головки — 135 мм; обозначение головки горелки — 65; конструктивное исполнение — E. Эти размеры определяют положение головки относительно футеровки и рабочей камеры.
Для подбора необходимы тепловая нагрузка и тип газа, температура печи, размер горелки, длина трубы, вылет головки, её обозначение и исполнение корпуса.
Для заказа и проверки исполнения используют восьмизначный артикул 84099842 и полное обозначение BIO 140HD-200/135-(65D)E. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения BIO 140HD-200/135-(65D)E
| Код в обозначении | Параметр | Значение |
|---|---|---|
| BIO | Тип | Газовая горелка |
| 140 | Размер горелки | 140 |
| H | Назначение | Для горячего воздуха/высокой температуры печи |
| -200 | Длина стальной трубы от фланца печи | 200 мм |
| /135 | Расстояние от фланца печи до передней кромки головки горелки | 135 мм |
| -(65 | Обозначение головки горелки | 65 |
| )E | Конструктивное исполнение | E |
Характеристики
- Наименование
- Kromschroder BIO 140HD-200/135-(65D)E — промышленная газовая горелка — 84099842
- Артикул на сайте
- 84099842
- Артикул производителя
- 84099842
- Серия
- BIO
- Тип
- Газовая горелка
- Размер горелки
- 140
- Назначение
- Для горячего воздуха/высокой температуры печи
- Длина стальной трубы от фланца печи
- 200 мм
- Расстояние от фланца печи до передней кромки головки горелки
- 135 мм
- Обозначение головки горелки
- 65
- Конструктивное исполнение
- E
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | BIO 140HD-200/135-(65D)E84099842 | BIO 140HD-200/135-(65)E84008129 | BIO 140HD-300/235-(65)E84008139 |
|---|---|---|---|
| Длина стальной трубы от фланца печи | 200 мм | 200 мм | 300 мм |
| Расстояние от фланца печи до передней кромки головки горелки | 135 мм | 135 мм | 235 мм |
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
BIO 140HD-200/135-(65D)E · 84099842 · Baustand: не указан
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 05012009 | Термостойкая керамическая паста, 50 gheat resistant ceramic paste, 50 g | 1 |
| 2 | 04115301 | Угловой штекер ø4 mmangle plug ø4 mm | 1 |
| 3 | 74977636 | Угловой штекер ø4 mm, с подавлением помехangle plug ø4 mm, interference-free | 1 |
| 4 | 34482170 | Свеча зажигания M14x1,25 L35spark plug M14x1,25 L35 | 1 |
| 5 | 74921607 | Пружинный контактный зажимspring clip connector | 1 |
| 6 | 74927820 | Комплект хомутов LT BR 140Schellen-Set LT BR 140 | 1 |
| 7 | 74338743 | Стержень электрода BR 140 L135 Z с продувкойelectrode rod BR 140 L135 Z purged | 1 |
| 11 | 75447420 | Смотровое стекло 1/2''sight glass 1/2'' | 1 |
| 12 | 74923479 | Комплект регулятора расхода газа BR 140gas flow adjuster set BR 140 | 1 |
| 13 | 35458565 | Уплотняющий колпачокSealing cap | 1 |
| 14 | 74917280 | Комплект измерительного штуцера G 1/8test nipple set G 1/8 | 1 |
| 15 | 74920292 | Комплект уплотнений BIO 140gasket set BIO 140 | 1 |
| 16 | 74921757 | Уплотнение газового корпуса BR 140 (упаковка: 5 шт.)gas housing gasket BR 140 (VE=5pcs) | 1 |
| 16 | 74922166 | Уплотнение газового корпуса BR 140 (упаковка: 25 шт.)gas housing gasket BR 140 (VE=25pcs) | 1 |
| 17 | 74921766 | Монтажное уплотнение BR 140 (упаковка: 5 шт.)mounting gasket BR 140 (VE=5pcs) | 1 |
| 20 | 74338744 | Головка горелки BR 140HD (65D)burner head BR 140HD (65D) | 1 |
| 25 | 74954607 | Комплект воздушного корпуса BR 140air housing set BR 140 | 1 |
| 26 | 74971922 | Жаровая труба в сборе BIO 140 200/135burner tube assy. BIO 140 200/135 | 1 |
| 28 | 74923017 | Горелочная вставка BR 140HD 135 (65D)burner insert BR 140HD 135 (65D) | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
