Kromschroder BIO 80RBL-400/235-(11)EB — промышленная газовая горелка — 84099536
BIO 80RBL-400/235-(11)EB · артикул 84099536. Промышленная горелка для работы с горелочным камнем либо удлинённой жаростойкой трубой. Геометрия тоннеля влияет на рабочую характеристику.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 84099536
- Серия
- BIO
- Тип
- Газовая горелка
- Размер горелки
- 80
- Назначение
- Холодный воздух
- Вид газа
- Для природного газа
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder BIO 80RBL-400/235-(11)EB — промышленная газовая горелка — 84099536
BIO 80RBL-400/235-(11)EB · артикул 84099536. Промышленная горелка для работы с горелочным камнем либо удлинённой жаростойкой трубой. Геометрия тоннеля влияет на рабочую характеристику.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Газовая горелка |
| Размер горелки | 80 |
| Назначение | Холодный воздух |
| Вид газа | Для природного газа |
| Вариант | Факел |
| Длина стальной трубы от фланца печи | 400 мм |
| Расстояние от фланца печи до передней кромки головки горелки | 235 мм |
| Обозначение головки горелки | 11 |
| Конструктивное исполнение | E |
| Специальное применение | С отверстиями продувочного воздуха |
Применение и подбор
Сопоставьте вид топлива, мощность, температуру воздуха и топки, режим управления и давление в камере сгорания. Название серии не означает пригодность каждого исполнения для всех газов.
Проверьте индекс головки, длины от печного фланца и конструктивную ревизию. Для ремонта важен полный Baustand, а не только типоразмер.
Монтаж и ввод в работу
Монтаж должен учитывать футеровку, тепловое расширение и защиту горелочной трубы. Керамические детали устанавливают без механических напряжений.
Номинальную мощность и требуемые давления сверяют для конкретной головки и конструкции топки; пример мощности из инструкции не переносится на все артикулы.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| BIC / ZIC | Исполнения с керамической трубой. |
| BIO / ZIO | Работа с горелочным камнем или предусмотренной жаростойкой трубой. |
| Индекс головки / длина / Baustand | Отдельные признаки, определяющие комплектность и ремонтные детали. |
FAQ по выбору и эксплуатации
Почему одинаковый типоразмер имеет несколько мощностей?
Рабочая характеристика зависит от головки, топлива, температуры воздуха и топочного устройства. Подбор выполняют по данным конкретного исполнения.
Можно ли заказать вставку только по названию горелки?
Для вставки нужны полный артикул горелки, конструктивная ревизия и позиция на схеме. Совпадения BIC/BIO и номинального размера недостаточно.
Документация и чертежи серии

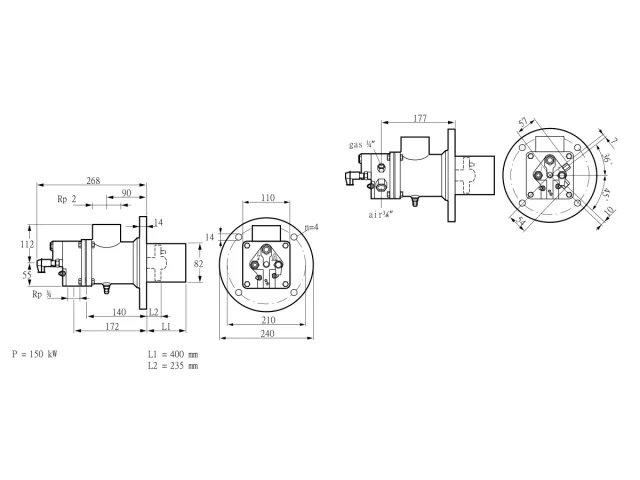

Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- BIO, BIOA, BIOW (RU) — стр. 2, 3.
- BIO, BIOA, BIOW, ZIO, ZIOW (EN) — стр. 41.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder BIO 80RBL-400/235-(11)EB: техническое описание
Kromschroder BIO 80RBL-400/235-(11)EB — газовая горелка. Горелка предназначена для сжигания указанного вида газа в промышленной теплотехнической установке. Геометрия трубы и головки является частью конкретного исполнения для сопряжения с печным пространством.
Область применения по точному коду: размер горелки — 80; назначение — холодный воздух. Назначение и вид газа нельзя переносить на другое буквенное исполнение серии.
Монтажная геометрия и головка: длина стальной трубы от фланца печи — 400 мм; расстояние от фланца печи до передней кромки головки — 235 мм; обозначение головки горелки — 11; конструктивное исполнение — E. Эти размеры определяют положение головки относительно футеровки и рабочей камеры.
Для подбора необходимы тепловая нагрузка и тип газа, температура печи, размер горелки, длина трубы, вылет головки, её обозначение и исполнение корпуса.
Для заказа и проверки исполнения используют восьмизначный артикул 84099536 и полное обозначение BIO 80RBL-400/235-(11)EB. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения BIO 80RBL-400/235-(11)EB
| Код в обозначении | Параметр | Значение |
|---|---|---|
| BIO | Тип | Газовая горелка |
| 80 | Размер горелки | 80 |
| R | Назначение | Холодный воздух |
| B | Вид газа | Для природного газа |
| L | Вариант | Факел |
| -400 | Длина стальной трубы от фланца печи | 400 мм |
| /235 | Расстояние от фланца печи до передней кромки головки горелки | 235 мм |
| -(11 | Обозначение головки горелки | 11 |
| )E | Конструктивное исполнение | E |
| B | Специальное применение | С отверстиями продувочного воздуха |
Характеристики
- Наименование
- Kromschroder BIO 80RBL-400/235-(11)EB — промышленная газовая горелка — 84099536
- Артикул на сайте
- 84099536
- Артикул производителя
- 84099536
- Серия
- BIO
- Тип
- Газовая горелка
- Размер горелки
- 80
- Назначение
- Холодный воздух
- Вид газа
- Для природного газа
- Вариант
- Факел
- Длина стальной трубы от фланца печи
- 400 мм
- Расстояние от фланца печи до передней кромки головки горелки
- 235 мм
- Обозначение головки горелки
- 11
- Конструктивное исполнение
- E
- Специальное применение
- С отверстиями продувочного воздуха
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | BIO 80RBL-400/235-(11)EB84099536 | BIO 80RBL-350/335-(11)E84021040 | BIO 80RBL-450/435-(11)E84021050 |
|---|---|---|---|
| Длина стальной трубы от фланца печи | 400 мм | 350 мм | 450 мм |
| Расстояние от фланца печи до передней кромки головки горелки | 235 мм | 335 мм | 435 мм |
| Специальное применение | С отверстиями продувочного воздуха | Не подтверждено | Не подтверждено |
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
BIO 80RBL-400/235-(11)EB · 84099536 · Baustand: E
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 05012009 | Термостойкая керамическая паста, 50 gheat resistant ceramic paste, 50 g | 1 |
| 2 | 04115301 | Угловой штекер ø4 mmangle plug ø4 mm | 1 |
| 3 | 74977636 | Угловой штекер ø4 mm, с подавлением помехangle plug ø4 mm, interference-free | 1 |
| 4 | 34482170 | Свеча зажигания M14x1,25 L35spark plug M14x1,25 L35 | 1 |
| 5 | 74921607 | Пружинный контактный зажимspring clip connector | 1 |
| 6 | 74927872 | Комплект держателя электрода LT BR 80 Lelectrode holder set LT BR 80 L | 1 |
| 7 | 74330743 | Стержень электрода BR 80 L235electrode rod BR 80 L235 | 1 |
| 8 | 75449888 | Стержень электрода BR 80 L235 копьёelectrode rod BR 80 L235 lance | 1 |
| 9 | 75449883 | Трубка запальной горелки BR 80 L235pilot tube BR 80 L235 | 1 |
| 11 | 75447420 | Смотровое стекло 1/2''sight glass 1/2'' | 1 |
| 12 | 74923437 | Комплект регулятора расхода газа BR 80gas flow adjuster set BR 80 | 1 |
| 13 | 35458565 | Уплотняющий колпачокSealing cap | 1 |
| 14 | 74917280 | Комплект измерительного штуцера G 1/8test nipple set G 1/8 | 1 |
| 15 | 74920285 | Комплект уплотнений BIO 80gasket set BIO 80 | 1 |
| 16 | 74921754 | Уплотнение газового корпуса BR 80 (упаковка: 5 шт.)gas housing gasket BR 80 (VE=5pcs) | 1 |
| 16 | 74922169 | Уплотнение газового корпуса BR 80 (упаковка: 25 шт.)gas housing gasket BR 80 (VE=25pcs) | 1 |
| 17 | 74921763 | Монтажное уплотнение BR 80 (упаковка: 5 шт.)mounting gasket BR 80 (VE=5pcs) | 1 |
| 18 | 74923481 | ''Сопло Комплект BR_L Rp 3/8; d=3,3 (воздух)''''nozzle set BR_L Rp 3/8; d=3,3 (Luft)'' | 1 |
| 19 | 74923480 | Сопло Комплект BR_L Rp 1/4; d=0,94 (природный газ)nozzle set BR_L Rp 1/4; d=0,94 (nat.gas) | 1 |
| 20 | 74335539 | Головка горелки BR 80RBL (11)burner head BR 80RBL (11) | 1 |
| 25 | 74956538 | Комплект воздушного корпуса BR 80air housing set BR 80 | 1 |
| 26 | 74970812 | Жаровая труба в сборе BIO 80 400/235 Bburner tube assy. BIO 80 400/235 B | 1 |
| 28 | 74958428 | Горелочная вставка BIO 80RBL 235 (11)burner insert BIO 80RBL 235 (11) | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
