Kromschroder BICR 100/80HG-0/435-(37A)E — промышленная газовая горелка — 84032721
BICR 100/80HG-0/435-(37A)E · артикул 84032721. Горелка со встроенным рекуператором для прямого или косвенного нагрева промышленной печи.
Фото уточняется
Основные характеристики
- Артикул производителя
- 84032721
- Серия
- BICR
- Размер корпуса
- 100
- Размер горелки
- 80
- Назначение
- Для горячего воздуха/высокой температуры печи
- Длина стальной трубы от фланца печи
- 0 мм
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder BICR 100/80HG-0/435-(37A)E — промышленная газовая горелка — 84032721
BICR 100/80HG-0/435-(37A)E · артикул 84032721. Горелка со встроенным рекуператором для прямого или косвенного нагрева промышленной печи. При косвенном нагреве применяется согласованная радиационная труба; при прямом — предусмотренная система возврата дымовых газов.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Размер корпуса | 100 |
| Размер горелки | 80 |
| Назначение | Для горячего воздуха/высокой температуры печи |
| Длина стальной трубы от фланца печи | 0 мм |
| Расстояние от фланца печи до передней кромки головки горелки | 435 мм |
| Обозначение головки горелки | 37 |
| Конструктивное исполнение | E |
Применение и подбор
Согласуйте мощность, топливо, температуру, режим нагрева и условия отвода дымовых газов.
Комплектность BICR, керамического элемента TSC и дымового корпуса EGH проверяется по конкретной конструкции.
Монтаж и ввод в работу
Монтаж должен учитывать тепловое расширение, футеровку и опоры для сопряжённых элементов.
Пусковые настройки выполняют для всего узла с контролем расхода, состава продуктов сгорания и сигнала пламени.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| Прямой нагрев | Предусмотренная схема возврата дымовых газов. |
| Косвенный нагрев | Радиационная труба отделяет продукты сгорания от нагреваемой среды. |
FAQ по выбору и эксплуатации
Заменяет ли одинаковый диаметр проверку рекуператорного узла?
Нет. Важны тепловой режим, длина, головка и конструкция сопряжённых деталей.
Можно ли переносить настройки с другой BICR?
Топливо, мощность и конструкция печи влияют на параметры; их подтверждают при наладке.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- BICR (EN) — стр. 3, 4.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
BICR 100/80HG-0/435-(37A)E — исполнение оборудования Kromschroder. Артикул производителя: 84032721.
Применение
Горелка предназначена для сжигания указанного вида газа в промышленной теплотехнической установке. Геометрия трубы и головки является частью конкретного исполнения для сопряжения с печным пространством.
Расшифровка обозначения BICR 100/80HG-0/435-(37A)E
| Код в обозначении | Параметр | Значение |
|---|---|---|
| 100/ | Размер корпуса | 100 |
| 80 | Размер горелки | 80 |
| H | Назначение | Для горячего воздуха/высокой температуры печи |
| -0 | Длина стальной трубы от фланца печи | 0 мм |
| /435 | Расстояние от фланца печи до передней кромки головки горелки | 435 мм |
| -(37 | Обозначение головки горелки | 37 |
| )E | Конструктивное исполнение | E |
Характеристики
- Наименование
- Kromschroder BICR 100/80HG-0/435-(37A)E — промышленная газовая горелка — 84032721
- Артикул на сайте
- 84032721
- Артикул производителя
- 84032721
- Серия
- BICR
- Размер корпуса
- 100
- Размер горелки
- 80
- Назначение
- Для горячего воздуха/высокой температуры печи
- Длина стальной трубы от фланца печи
- 0 мм
- Расстояние от фланца печи до передней кромки головки горелки
- 435 мм
- Обозначение головки горелки
- 37
- Конструктивное исполнение
- E
Техническая документация
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | BICR 100/80HG-0/435-(37A)E84032721 | BICR 100/80HG-0/335-(37A)E84032711 | BICR 100/80HG-0/535-(37A)E84032731 |
|---|---|---|---|
| Расстояние от фланца печи до передней кромки головки горелки | 435 мм | 335 мм | 535 мм |

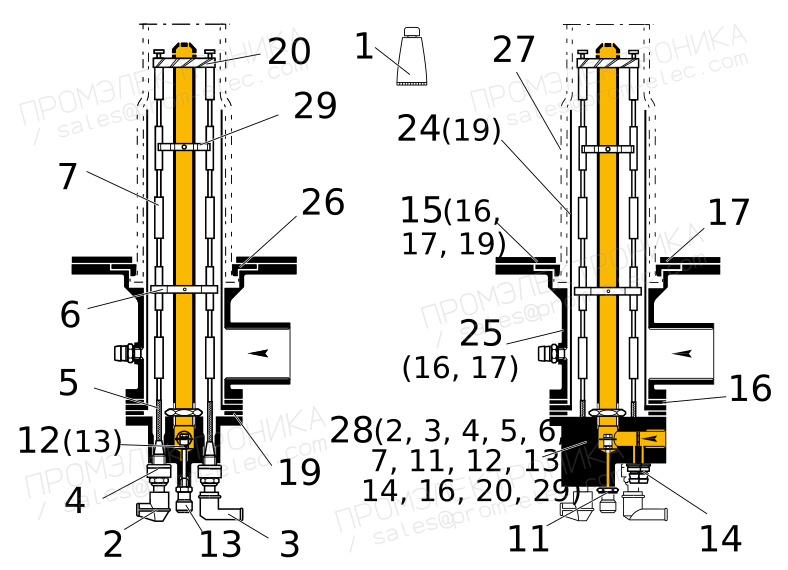

Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
BICR 100/80HG-0/435-(37A)E · 84032721 · Baustand: E
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 05012009 | Термостойкая керамическая паста, 50 gheat resistant ceramic paste, 50 g | 1 |
| 2 | 04115301 | Угловой штекер ø4 mmangle plug ø4 mm | 1 |
| 3 | 74977636 | Угловой штекер ø4 mm, с подавлением помехangle plug ø4 mm, interference-free | 1 |
| 4 | 34482170 | Свеча зажигания M14x1,25 L35spark plug M14x1,25 L35 | 1 |
| 5 | 74921607 | Пружинный контактный зажимspring clip connector | 1 |
| 6 | 74927817 | Комплект держателя электрода BR 80electrode holder set BR 80 | 1 |
| 7 | 74336287 | Стержень электрода BICR 100/80 L435electrode rod BICR 100/80 L435 | 1 |
| 11 | 75447420 | Смотровое стекло 1/2''sight glass 1/2'' | 1 |
| 12 | 74923437 | Комплект регулятора расхода газа BR 80gas flow adjuster set BR 80 | 1 |
| 13 | 35458565 | Уплотняющий колпачокSealing cap | 1 |
| 14 | 74917280 | Комплект измерительного штуцера G 1/8test nipple set G 1/8 | 1 |
| 16 | 74921755 | Уплотнение газового корпуса BR 100 (упаковка: 5 шт.)gas housing gasket BR 100 (VE=5pcs) | 1 |
| 16 | 74922165 | Уплотнение газового корпуса BR 100 (упаковка: 25 шт.)gas housing gasket BR 100 (VE=25pcs) | 1 |
| 17 | 74921764 | Монтажное уплотнение BR 100 (упаковка: 5 шт.)mounting gasket BR 100 (VE=5pcs) | 1 |
| 19 | 75453948 | Воздухоподводящая труба Уплотнение BICR 100/80air duct tube gasket BICR 100/80 | 1 |
| 20 | 75452809 | Головка горелки BR 80HG (37A)burner head BR 80HG (37A) | 1 |
| 24 | 74920252 | Воздухоподводящая труба BICR 100/80 Bl.435air duct tube BICR 100/80 Bl.435 | 1 |
| 25 | 74970219 | Комплект воздушного корпуса BICR 100/80air housing set BICR 100/80 | 1 |
| 26 | 74970246 | Комплект монтажного фланца для TSC 100/80mounting flange set for TSC 100/80 | 1 |
| 28 | 74920332 | Горелочная вставка BICR 100/80HG 435 (37A)burner insert BICR 100/80HG 435 (37A) | 1 |
| 29 | 74924398 | Центрирующая крестовина BICR 100/80centering cross BICR 100/80 | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
