Kromschroder BIO 125KBL-150/135-(21)E — промышленная газовая горелка — 84023120
BIO 125KBL-150/135-(21)E · артикул 84023120. Промышленная горелка для работы с горелочным камнем либо удлинённой жаростойкой трубой. Геометрия тоннеля влияет на рабочую характеристику.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 84023120
- Серия
- BIO
- Тип
- Газовая горелка
- Размер горелки
- 125
- Вид газа
- Для природного газа
- Вариант
- Факел
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder BIO 125KBL-150/135-(21)E — промышленная газовая горелка — 84023120
BIO 125KBL-150/135-(21)E · артикул 84023120. Промышленная горелка для работы с горелочным камнем либо удлинённой жаростойкой трубой. Геометрия тоннеля влияет на рабочую характеристику.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Газовая горелка |
| Размер горелки | 125 |
| Вид газа | Для природного газа |
| Вариант | Факел |
| Длина стальной трубы от фланца печи | 150 мм |
| Расстояние от фланца печи до передней кромки головки горелки | 135 мм |
| Обозначение головки горелки | 21 |
| Конструктивное исполнение | E |
Применение и подбор
Сопоставьте вид топлива, мощность, температуру воздуха и топки, режим управления и давление в камере сгорания. Название серии не означает пригодность каждого исполнения для всех газов.
Проверьте индекс головки, длины от печного фланца и конструктивную ревизию. Для ремонта важен полный Baustand, а не только типоразмер.
Монтаж и ввод в работу
Монтаж должен учитывать футеровку, тепловое расширение и защиту горелочной трубы. Керамические детали устанавливают без механических напряжений.
Номинальную мощность и требуемые давления сверяют для конкретной головки и конструкции топки; пример мощности из инструкции не переносится на все артикулы.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| BIC / ZIC | Исполнения с керамической трубой. |
| BIO / ZIO | Работа с горелочным камнем или предусмотренной жаростойкой трубой. |
| Индекс головки / длина / Baustand | Отдельные признаки, определяющие комплектность и ремонтные детали. |
FAQ по выбору и эксплуатации
Почему одинаковый типоразмер имеет несколько мощностей?
Рабочая характеристика зависит от головки, топлива, температуры воздуха и топочного устройства. Подбор выполняют по данным конкретного исполнения.
Можно ли заказать вставку только по названию горелки?
Для вставки нужны полный артикул горелки, конструктивная ревизия и позиция на схеме. Совпадения BIC/BIO и номинального размера недостаточно.

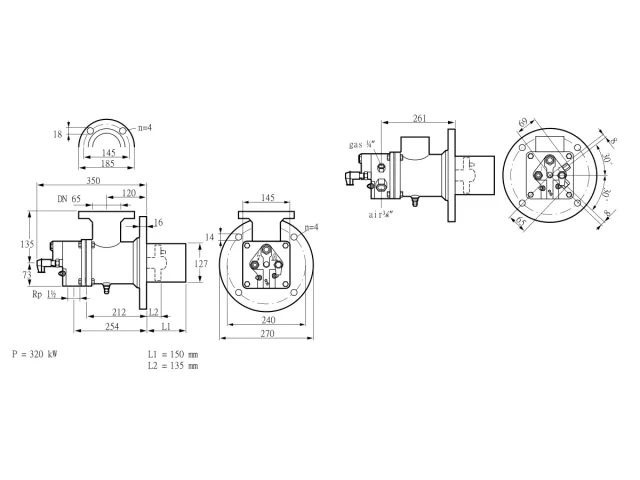

Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- BIO, BIOA, BIOW (RU) — стр. 2, 3.
- BIO, BIOA, BIOW, ZIO, ZIOW (EN) — стр. 41.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder BIO 125KBL-150/135-(21)E: техническое описание
Kromschroder BIO 125KBL-150/135-(21)E — газовая горелка. Горелка предназначена для сжигания указанного вида газа в промышленной теплотехнической установке. Геометрия трубы и головки является частью конкретного исполнения для сопряжения с печным пространством.
Область применения по точному коду: размер горелки — 125. Назначение и вид газа нельзя переносить на другое буквенное исполнение серии.
Монтажная геометрия и головка: длина стальной трубы от фланца печи — 150 мм; расстояние от фланца печи до передней кромки головки — 135 мм; обозначение головки горелки — 21; конструктивное исполнение — E. Эти размеры определяют положение головки относительно футеровки и рабочей камеры.
Для подбора необходимы тепловая нагрузка и тип газа, температура печи, размер горелки, длина трубы, вылет головки, её обозначение и исполнение корпуса.
Для заказа и проверки исполнения используют восьмизначный артикул 84023120 и полное обозначение BIO 125KBL-150/135-(21)E. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения BIO 125KBL-150/135-(21)E
| Код в обозначении | Параметр | Значение |
|---|---|---|
| BIO | Тип | Газовая горелка |
| 125 | Размер горелки | 125 |
| B | Вид газа | Для природного газа |
| L | Вариант | Факел |
| -150 | Длина стальной трубы от фланца печи | 150 мм |
| /135 | Расстояние от фланца печи до передней кромки головки горелки | 135 мм |
| -(21 | Обозначение головки горелки | 21 |
| )E | Конструктивное исполнение | E |
Характеристики
- Наименование
- Kromschroder BIO 125KBL-150/135-(21)E — промышленная газовая горелка — 84023120
- Артикул на сайте
- 84023120
- Артикул производителя
- 84023120
- Серия
- BIO
- Тип
- Газовая горелка
- Размер горелки
- 125
- Вид газа
- Для природного газа
- Вариант
- Факел
- Длина стальной трубы от фланца печи
- 150 мм
- Расстояние от фланца печи до передней кромки головки горелки
- 135 мм
- Обозначение головки горелки
- 21
- Конструктивное исполнение
- E
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | BIO 125KBL-150/135-(21)E84023120 | BIO 125KB-50/35-(20)E84023019 | BIO 125KBL-250/235-(21)E84023130 |
|---|---|---|---|
| Вариант | Факел | Не подтверждено | Факел |
| Длина стальной трубы от фланца печи | 150 мм | 50 мм | 250 мм |
| Расстояние от фланца печи до передней кромки головки горелки | 135 мм | 35 мм | 235 мм |
| Обозначение головки горелки | 21 | 20 | 21 |

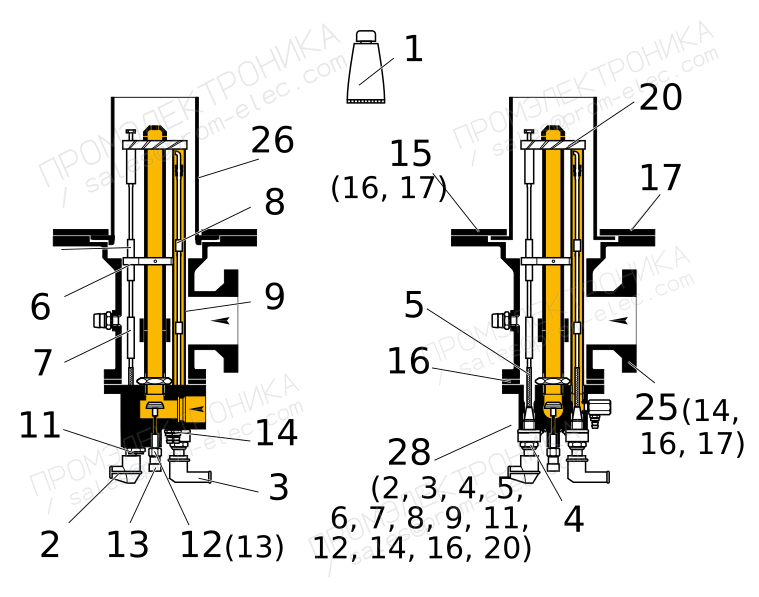

Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
BIO 125KBL-150/135-(21)E · 84023120 · Baustand: E
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 05012009 | Термостойкая керамическая паста, 50 gheat resistant ceramic paste, 50 g | 1 |
| 2 | 04115301 | Угловой штекер ø4 mmangle plug ø4 mm | 1 |
| 3 | 74977636 | Угловой штекер ø4 mm, с подавлением помехangle plug ø4 mm, interference-free | 1 |
| 4 | 34482170 | Свеча зажигания M14x1,25 L35spark plug M14x1,25 L35 | 1 |
| 5 | 74921607 | Пружинный контактный зажимspring clip connector | 1 |
| 6 | 74917277 | *Комплект держателя электрода BR125 новый артикул 74927819*electrode holder set BR125 NEW 74927819 | 1 |
| 7 | 74338392 | Стержень электрода BR 125 L135 открытое исполнение W:35electrode rod BR 125 L135 open W:35 | 1 |
| 8 | 75448941 | Стержень электрода BR 125 L135 копьёelectrode rod BR 125 L135 lance | 1 |
| 9 | 75448945 | Трубка запальной горелки BR 125 L135pilot tube BR 125 L135 | 1 |
| 11 | 75447420 | Смотровое стекло 1/2''sight glass 1/2'' | 1 |
| 12 | 74922742 | Комплект регулятора расхода газа BR 125gas flow adjuster set BR 125 | 1 |
| 13 | 35458565 | Уплотняющий колпачокSealing cap | 1 |
| 14 | 74917280 | Комплект измерительного штуцера G 1/8test nipple set G 1/8 | 1 |
| 15 | 74920291 | Комплект уплотнений BIO 125Gasket set BIO 125 | 1 |
| 16 | 74921756 | Уплотнение газового корпуса BR 125 (упаковка: 5 шт.)gas housing gasket BR 125 (VE=5pcs) | 1 |
| 16 | 74922282 | Уплотнение газового корпуса BR 125 (упаковка: 25 шт.)gas housing gasket BR 125 (VE=25pcs) | 1 |
| 17 | 74921765 | Монтажное уплотнение BR 125 (упаковка: 5 шт.)mounting gasket BR 125 (VE=5pcs) | 1 |
| 18 | 74923481 | ''Сопло Комплект BR_L Rp 3/8; d=3,3 (воздух)''''nozzle set BR_L Rp 3/8; d=3,3 (Luft)'' | 1 |
| 19 | 74923480 | Сопло Комплект BR_L Rp 1/4; d=0,94 (природный газ)nozzle set BR_L Rp 1/4; d=0,94 (nat.gas) | 1 |
| 20 | 74338807 | Головка горелки BR 125KBL (21)burner head BR 125KBL (21) | 1 |
| 25 | 74955916 | Комплект воздушного корпуса BR 125air housing set BR 125 | 1 |
| 26 | 74971792 | Жаровая труба в сборе BIO 125 150/135burner tube assy. BIO 125 150/135 | 1 |
| 28 | 74923127 | Горелочная вставка BIO 125KBL 135 (21)burner insert BIO 125KBL 135 (21) | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
