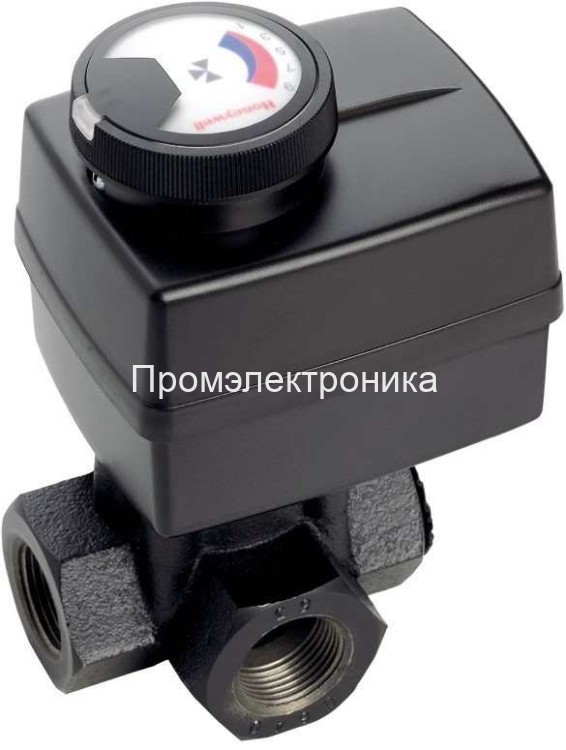

Honeywell M6063L4003

Ротационный электропривод Honeywell M6063L4003: Точность и долговечность для систем ОВК

Представляем вашему вниманию ротационный электропривод Honeywell M6063L4003, разработанный для обеспечения высокоточного и стабильного управления в современных системах отопления, вентиляции и кондиционирования воздуха (ОВК). Это устройство сочетает в себе проверенную надежность Honeywell и передовые инженерные решения, что делает его оптимальным выбором для автоматизации инженерных систем зданий. Компания "Промэлектроника", являясь официальным дилером продукции Honeywell, рада предложить вам это оборудование с полной гарантией качества и профессиональной поддержкой.

Применение и назначение

Основная задача электропривода M6063L4003 — это реализация плавающего (3-точечного) управления ротационными смесительными и разделительными клапанами. Он широко используется в коммерческих и промышленных объектах для точного регулирования температуры теплоносителя в контурах отопления и охлаждения.

Привод идеально совместим и предназначен для совместной работы с ротационными клапанами Honeywell, в частности с сериями:

• V5433A
• V5433G
• V5442A

Использование привода M6063L4003 в паре с данными клапанами позволяет добиться исключительно точного контроля температуры воды, что повышает энергоэффективность системы и комфорт в помещениях. Продуманная конструкция механического сопряжения привода и клапана гарантирует безотказную работу на протяжении всего срока службы. Привод способен эффективно управлять клапанами с условным проходом (DN) вплоть до 50 мм.

Ключевые особенности и преимущества

Электропривод Honeywell M6063L4003 обладает множеством преимуществ, которые обеспечивают его высокую эффективность и популярность на рынке.

• Исключительная надежность: Устройство имеет встроенную защиту от перегрузок и блокировки, что предотвращает выход мотора из строя и гарантирует длительный срок службы. Производитель подтверждает высочайшее качество продукта 5-летней гарантией.
• Высокий крутящий момент: Номинальный крутящий момент 7 Нм обеспечивает уверенное управление клапаном, гарантируя надежное открытие и закрытие даже при высоких перепадах давления в системе.
• Простота монтажа и ввода в эксплуатацию: Привод разработан для прямого монтажа на ротационные клапаны Centra, что значительно сокращает время и трудозатраты на установку. Просторный отсек для электропроводки облегчает процесс подключения кабелей.
• Визуальный контроль и ручное управление: Наличие четкого и понятного индикатора положения позволяет оператору легко определить текущее состояние клапана. Важной функцией является возможность ручного управления. С помощью специальной кнопки можно отключить редуктор от штока клапана и выставить его положение вручную. Это незаменимо при наладке системы или в случае отключения электроэнергии. При возобновлении питания привод автоматически вернется в режим электрического управления без необходимости дополнительной настройки.
• Расширенный функционал: Данная модель оснащена двумя встроенными вспомогательными переключателями (SPST). Эти переключатели срабатывают при достижении клапаном крайних положений и могут использоваться для управления внешними устройствами, например, для включения/выключения циркуляционных насосов, вентиляторов или для передачи сигнала о состоянии на пульт диспетчера.
• Не требует обслуживания: Конструкция привода является полностью необслуживаемой, что минимизирует эксплуатационные затраты.

Технические характеристики

Электрические параметры:

• Напряжение питания: 230/240 В переменного тока
• Частота сети: 50/60 Гц
• Потребляемая мощность: 3 ВА
• Управляющий сигнал: Плавающий (3-точечный)
• Вспомогательные переключатели: 2 x SPST; коммутационная способность 3 А (резистивная нагрузка), 1 А (индуктивная нагрузка) при 250 В переменного тока
• Подключение: Предустановленный кабель длиной 1,5 м

Рабочие характеристики:

• Крутящий момент: 7 Нм
• Угол поворота: 90°
• Время полного хода (на 90°): 100 секунд
• Температура окружающей среды при эксплуатации: от 0 °C до +60 °C
• Температура рабочей среды (в клапане): от +2 °C до +110 °C
• Допустимая относительная влажность: > 90 % (без образования конденсата)

Конструкция и материалы:

• Класс защиты корпуса: IP44 (защита от попадания твердых тел размером >1 мм и водяных брызг с любого направления)
• Класс электроизоляции: II (в соответствии со стандартом EN 60730)
• Вес: 0.6 кг

Монтаж и электрическое подключение

Перед установкой привода необходимо смонтировать ротационный клапан согласно его технической документации. Привод крепится непосредственно на шток клапана без использования каких-либо адаптеров.

Электрическое подключение осуществляется согласно следующей цветовой схеме проводов:

• Синий (N): Нейтраль
• Коричневый: Команда на вращение по часовой стрелке
• Черный: Команда на вращение против часовой стрелки

Подключение вспомогательных переключателей:

• Переключатель S1 (срабатывает в левом крайнем положении): Черный и серый провода
• Переключатель S2 (срабатывает в правом крайнем положении): Коричневый и розовый провода

Выбор нужного переключателя (S1 или S2) зависит от конкретной задачи и конфигурации системы.

Информация для заказа

Приобретая электропривод Honeywell M6063L4003 в компании "Промэлектроника", вы можете быть уверены в подлинности и высоком качестве продукции. Мы предоставляем полную техническую поддержку и консультации по выбору оборудования.

Для оформления заказа или получения дополнительной информации, пожалуйста, свяжитесь с нашим отделом продаж.
