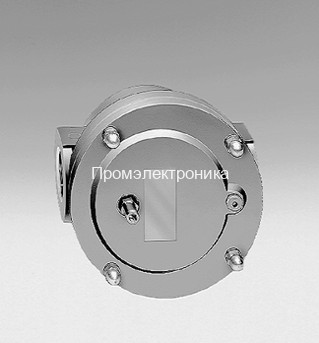

Kromschroder GFK 100F60-6

Газовый фильтр для удаления механических примесей из горючего газа и воздуха перед оборудованием газопотребляющей установки. Исполнение GFK 100F60-6 имеет номинальный диаметр DN 100, фланцевое присоединение и максимальное входное давление 6 бар. Фильтр защищает последующие устройства от загрязнений; функцию регулирования давления он не выполняет.

Расшифровка обозначения GFK 100F60-6

Параметры исполнения и условия применения

Где применяется

Фильтр устанавливают перед узлами, чувствительными к загрязнению газа. При выборе учитывают вид среды, фактический расход, входное давление и допустимый перепад. Один диаметр трубопровода не определяет достаточную пропускную способность: её проверяют по расходной характеристике выбранного фильтра.

Как подобрать

1. Сопоставьте DN 100 и фланцевое присоединение с проектом и ответными фланцами.
2. Проверьте максимальное и рабочее входное давление; обозначение PN 16 на фланце не означает допустимость работы фильтра при 16 бар.
3. Предусмотрите контроль перепада давления и доступ для замены фильтрующего элемента.
4. При замене сверяйте полное обозначение, монтажные размеры и номер фильтрующего элемента.

Чем отличается от других исполнений

Код F обозначает фланцевое соединение, R — внутреннюю резьбу Rp. Исполнения с кодами 10, 40 и 60 различаются допустимым входным давлением; доступность сочетания зависит от типоразмера. Суффикс -6 означает измерительные штуцеры, а -3 — резьбовые заглушки. Параметры соседнего исполнения нельзя переносить на GFK 100F60-6.

Монтаж и подключение

Инструкция допускает любое монтажное положение и рекомендует обеспечить доступ к крышке. Между корпусом и стеной оставляют не менее 20 мм. Для обслуживания подачу газа перекрывают; загрязнения не должны попасть в очищенную полость. После вскрытия корпуса и сборки обязательна проверка герметичности по руководству. Монтаж и обслуживание выполняет квалифицированный персонал.

Обслуживание и принадлежности

Фильтрующий элемент очищают или заменяют ежегодно; при работе на биогазе интервал сокращается до полугода. При перепаде давления 20 мбар и выше инструкция требует замены элемента. Нужный элемент и уплотнение подбирают по точному типоразмеру и редакции изделия.

Частые вопросы

Можно ли использовать фильтр при 16 бар, если фланец PN 16?

Нет. Для GFK 100F60-6 обозначение 60 ограничивает максимальное входное давление значением 6 бар. Класс фланца не повышает допустимое давление устройства.

Из чего изготовлен фильтрующий элемент?

В руководстве указан стандартный элемент из полипропиленового флиса с тонкостью 50 мкм. Материал элемента не следует заменять в описании на стекловолокно или металлическую сетку.

Что нужно для подбора замены?

Полное обозначение, фотография шильдика, среда, расход, входное давление, присоединение и доступное монтажное пространство.

Данные для подбора

В заявке укажите полное обозначение, артикул с шильдика, фотографию установленного устройства и условия работы. Для замены приложите схему или перечень параметров. Это позволит подтвердить исполнение, комплектацию и совместимость до заказа.
