Газовая горелка FBR GAS P350/M CE

Газовая горелка FBR GAS P350/M CE — техническое описание и состав

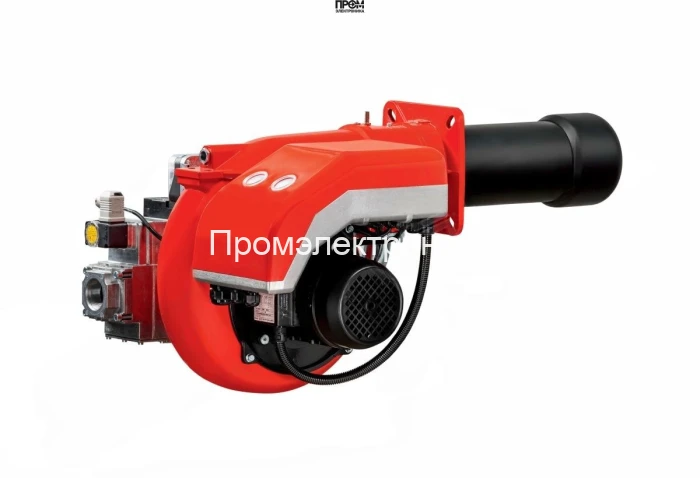

Представленная модель FBR GAS P350/M CE — промышленная модуляционная газовая горелка с удлинённой пламенной трубой, разработанная для надёжного и экономичного долговременного режима работы. Описание составлено в техническом стиле с учётом требований SEO 2026 года: логическая структура, ключевые технические термины и удобочитаемость для специалистов. Ниже приведены конструктивные элементы, функциональные узлы и параметры, важные при проектировании и техобслуживании котельного оборудования.

Конструкция и основные узлы

Корпус горелки выполнен из коррозионностойких композитных материалов с антивибрационной компоновкой. Модульная конструкция обеспечивает быстрый доступ к сервисным компонентам и минимизирует время простоя при замене узлов.

• Топливный насос — обеспечивает стабильную подачу газа при заданном расходе (47–409 нм³/ч), снабжён фильтрацией и стабилизацией давления.
• Датчик пламени — оптический и/или ионизационный датчик для моментального контроля наличия факела и защиты по пламени.
• Топочный автомат — блок управления модуляцией мощности, реализует плавное изменение подачи топлива и воздуха, поддерживает заданную температуру теплоносителя.
• Трансформатор розжига — высоковольтный источник для электрода розжига, обеспечивает надёжное инициирование горения в широком диапазоне температур.
• Реле давления — контроль минимального и максимального давления в газовой рампе, взаимодействует с системой предохранительных клапанов.
• Форсунки — комплект форсунок и сопел для точного дозирования газа в камеру сгорания; материал — жаропрочная сталь.
• Сервопривод — исполнительный механизм для приведения в действие регулирующих клапанов и заслонок, обеспечивает точность позиционирования при модуляции.
• Клапан — рабочий и предохранительный клапаны газовой рампы с высокими показателями герметичности и ресурсом работы.
• Электроды — электрод розжига и контроля пламени, выполнены из жаропрочных сплавов для устойчивости к коррозии и высоким температурам.

Ключевые технические характеристики

• Мощность: 464–4060 кВт
• Длина пламенной трубы: 515 мм (удлинённая)
• Электродвигатель: 9200 Вт, питание 220/380 В
• Потребляемая мощность: 11000 Вт
• Противодавление: 0–19.5 мбар
• Расход газа: 47–409 нм³/ч
• Класс пылевлагозащиты: IP44; уровень шума: 85 дБ
• Габариты: 163.3 x 114 x 65.2 см; вес: 218 кг
• Рабочая температура: от −15 до +40 °C

Преимущества и эксплуатационные рекомендации

• Прогрессивная модуляция обеспечивает экономию топлива и точность поддержания температуры.
• Модульность конструкции упрощает замену трансформатора розжига, сервоприводов и электродов без демонтажа всей горелки.
• Рекомендуется регулярная проверка датчика пламени, реле давления и герметичности клапанов для минимизации рисков аварий.
• Плановое обслуживание: очистка форсунок и фильтров, проверка настроек топочного автомата и состояния электродвигателя каждые 3–6 месяцев.

Данная спецификация ориентирована на инженеров и закупщиков, которые принимают решения по подбору горелочного оборудования для промышленных котлов и теплогенераторов. Конструкция с учётом перечисленных узлов обеспечивает баланс надёжности, безопасности и энергоэффективности в соответствии с современными стандартами отрасли.
