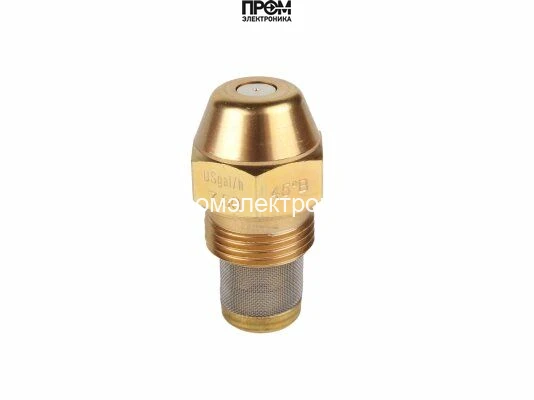

Форсунка Danfoss OD-B 7,50 USgal/h, 45° (030B0081)
Форсунка Danfoss OD-B: 7,50 USgal/h, 45°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 7,50 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- B (полусплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 7,50 USgal/h, 45° (030B0081)
Форсунка Danfoss OD-B 7,50 USgal/h, 45° (030B0081) — артикул 030B0081
Форсунка Danfoss OD-B 7,50 USgal/h, 45° (030B0081) (030B0081, альт. 34031168, 97955435) — узкоспециализированный распылитель топлива для систем горения. Конструкция из латуни обеспечивает стойкость к коррозии и механическим нагрузкам, а встроенная коническая форма гарантирует точную фокусировку потока и стабильность факела при различных режимах работы.
- Пропускная способность: 7.5 галлонов в час (GPH) — обеспечивает требуемую подачу топлива для типовых и повышенных нагрузок.
- Угол распыла: 45º — равномерное распределение топлива по зоне горения.
- Рисунок распыла: полусплошной — оптимален для поддержания стабильного пламени и снижения локального перегрева.
- Материал: латунь — долговечность и устойчивость к эксплуатационным воздействиям.
- Габариты: 1.6×1.6×3.2 см; вес: 0.03 кг — компактность и простота монтажа.
- Серия: Danfoss OD B — совместимость с горелочными узлами, рассчитанными на данную серию.
Применение: форсунка предназначена для стационарных и мобильных отопительных установок, котловых и промышленных горелок, пилотных и основных камер сгорания, где требуется стабильное, контролируемое распыление топлива в зону горения. Подходит для ремонтов и модернизации горелочных устройств, где необходима точная регулировка подачи и угла распыла.
Преимущества модели: высокая повторяемость параметров распыла, совместимость с типовыми держателями Danfoss OD B, малая масса и компактные габариты упрощают замену без существенной переналадки оборудования. Полусплошной рисунок снижает вероятность образования локальных холодных зон и снижает колебания пламени при переменных режимах подачи.
Техническая совместимость и результаты испытаний подтверждают стабильную работоспособность при номинальных параметрах топлива и давлении подачи. Рекомендована для профессионального монтажа с использованием штатных фильтров и регуляторов давления топлива во избежание засорения сопла.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0081 — форсунка исполнения OD-B с расходом 7,50 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
7,50 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 7,50 USgal/h, 45° (030B0081)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 7,50 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
