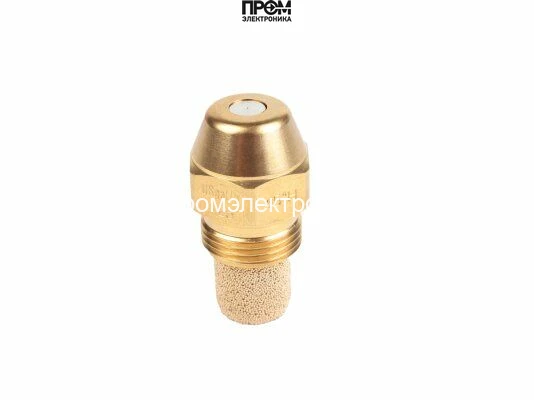

Форсунка Danfoss OD-H 1,25 USgal/h, 45° (030H4924)
Форсунка Danfoss OD-H: 1,25 USgal/h, 45°, полый конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 1,25 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- H (полый)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-H 1,25 USgal/h, 45° (030H4924)
Форсунка Danfoss OD-H 1,25 USgal/h, 45° (030H4924) (арт: 030H4924)
Форсунка Danfoss OD-H 1,25 USgal/h, 45° (030H4924) (арт: 030H4924) предназначена для точной подачи и равномерного распыла жидких топлив — мазута и дизельного топлива — в камерах сгорания высоко‑ и средненапорных горелочных устройств. Конструкция обеспечивает стабильную факелообразующую характеристику и оптимальные условия для полного сгорания при различных режимах работы.
- Тип распыла: полая струя, тип «Н», угол 45º — равномерное распределение топлива по объему горения.
- Пропускная способность: 1,25 гал/ч (± 4%) — точность дозирования обеспечивает стабильность тепловой мощности.
- Материал корпуса: высококачественная латунь, устойчивая к коррозии и высоким температурам.
- Фильтрация: фильтр до 75 мкм из спечённой бронзы — высокая износостойкость и защита от засорений.
- Стандарты: соответствует европейским стандартам EN, что гарантирует контроль качества и совместимость с горелочными системами.
Область применения: бытовые и коммерческие горелки с высоким давлением, котлы и теплогенераторы, где требуется равномерное смесеобразование топлива с воздухом и стабильная теплонадача. Применяется в системах отопления, промышленных горелках и энергоустановках, работающих на мазуте и дизеле.
Преимущества модели: равномерная полая факела обеспечивает эффективное смешение с воздухом и минимизацию несгоревших продуктов; латунный корпус и спечённый бронзовый фильтр увеличивают ресурс при интенсивной эксплуатации; точность пропускной способности в пределах ±4% позволяет сохранить заводские параметры мощности и экономичность.
Обслуживание и эксплуатация: простая замена и очистка фильтра, устойчивость к коррозии снижает частоту ремонтов; рекомендуется использовать чистое топливо и регулярную проверку фильтрации для стабильной работы.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030H4924 — форсунка исполнения OD-H с расходом 1,25 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
1,25 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. H (Hollow) обозначает полый рисунок. Топливо распределяется преимущественно по периферии конуса; центральная область факела имеет меньшую плотность капель.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-H 1,25 USgal/h, 45° (030H4924)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 1,25 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- H (полый)
- Серия
- OD
