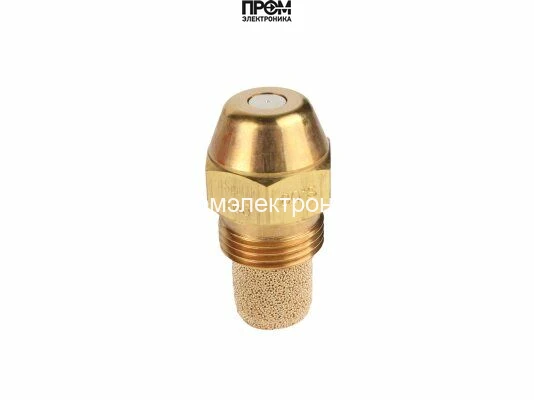

Форсунка Danfoss OD-S 1,65 USgal/h, 80° (030F8929)
Форсунка Danfoss OD-S: 1,65 USgal/h, 80°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 1,65 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- S (сплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 1,65 USgal/h, 80° (030F8929)
Форсунка Danfoss OD-S 1,65 USgal/h, 80° (030F8929) — арт. 030F8929
Форсунка Danfoss OD-S 1,65 USgal/h, 80° (030F8929) (арт. 030F8929) — оригинальный сменный узел подачи топлива для горелочных и отопительных систем, требующих точной и стабильной дозировки. Корпус выполнен из латуни, что обеспечивает повышенную коррозионную стойкость и долговременную эксплуатацию в условиях высоких температур и агрессивных сред. Компактные габариты 1,6 × 1,6 × 3,2 см и масса 0,03 кг упрощают установку в ограниченных местах и замену при сервисном обслуживании.
Ключевые характеристики
- Артикул: 030F8929
- Серия: Danfoss OD S
- Пропускная способность: 1,65 галона в час (gph)
- Угол распыла: 80°
- Форма наконечника: коническая
- Рисунок распыла: сплошной (solid)
- Материал корпуса: латунь
- Габариты: 1,6 × 1,6 × 3,2 см
- Вес: 0,03 кг
Описание работы и область применения
Форсунка обеспечивает равномерное и стабильное распределение топлива благодаря сплошному рисунку распыла и широкому углу 80°. Пропускная способность 1,65 gph позволяет точно дозировать поток в коммунальных и промышленных горелках, котлах и горелочных камерах малого и среднего объема. Коническая форма сопла улучшает атомизацию топлива, уменьшая образование крупных капель и способствуя полному сгоранию при оптимальной подаче воздуха.
Преимущества при эксплуатации
Латунный корпус сочетает механическую прочность и защиту от коррозии, что увеличивает срок службы форсунки в агрессивных средах. Компактные размеры и малый вес упрощают монтаж и замену без необходимости демонтажа крупных узлов. Однородный сплошной распыл снижает вероятность локальных перегревов и обеспечивает стабильную работу горелочного устройства при различных режимах нагрузки.
Сопоставимость и монтаж
Форсунка рассчитана на использование в системах, где требуется стабильная подача топлива с углом распыла 80° и расходом 1,65 gph. Перед установкой рекомендуется проверить соответствие резьбы и уплотнений на месте монтажа, обеспечить чистоту топливной магистрали и фильтров для предотвращения засорения распылителя. Правильная установка обеспечивает сохранение характеристик распыла и долговечность работы элемента.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F8929 — форсунка исполнения OD-S с расходом 1,65 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
1,65 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 1,65 USgal/h, 80° (030F8929)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 1,65 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
