Форсунка Danfoss OD-S 1,25 USgal/h, 80° (030F8924)

Name: Форсунка Danfoss OD-S 1,25 USgal/h, 80° (030F8924)
Brand: Danfoss
SKU: 030F8924
Price: 2350.0000 RUB

Артикул производителя: 030F8924Все товары Danfoss →

Форсунка Danfoss OD-S: 1,25 USgal/h, 80°, сплошной конус распыла.

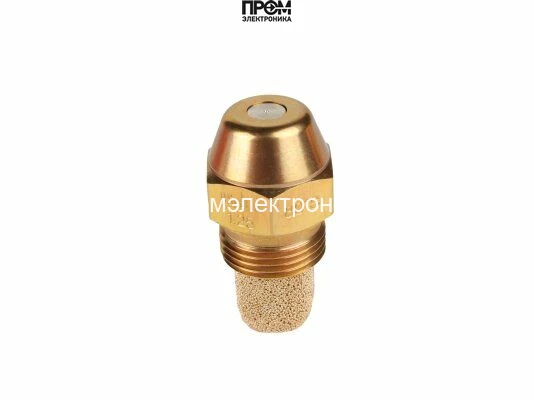

Форсунка Danfoss OD-S 1,25 USgal/h, 80° (030F8924)

Увеличить фото

Основные характеристики

Бренды: Danfoss
Популярные серии: Danfoss OD S
Серия форсунки: OD
Производительность: 1,25 USgal/h
Угол распыления: 80°
Рисунок распыла: S (сплошной)

Все характеристики →Документы · 2

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Цена и поставка

2 350 ₽

Оплата по счёту

Рассчитать доставкуСДЭК и Деловые Линии

Город доставкиВыберите городИзменить

Отправление из Москвы.

СДЭК: стоимость и время перевозки — по запросу.

Деловые Линии: стоимость и время перевозки — по запросу.

Все тарифы и условия

Расчёт по примерному весу и упаковке. Срок перевозки отсчитывается от передачи груза перевозчику. Готовность товара, точную дату отгрузки и стоимость подтвердит менеджер.

СДЭК: все тарифы

Стоимость и время перевозки — по запросу.

Деловые Линии: все тарифы

Стоимость и время перевозки — по запросу.

Город отправления: Москва
Готовность к отгрузке: Срок уточняется
Отправка не ранее: 07.10.2026 (МСК)
Перевозка до вас: После выбора маршрута
Стоимость доставки: Расчёт по запросу

Общий срок до получения = готовность к отгрузке + перевозка.

Оплата по счёту после согласования. Выдача после поступления оплаты.

НДС, заказ и документы

НДС: Уточняется при расчёте
Минимальный заказ: Уточняется при расчёте

Для счёта — реквизиты организации; при получении представителем — доверенность. Комплект документов согласуем с менеджером.

Все условия оплаты →

Условия доставки → Геолокация: DB-IP · города: GeoNames

Нужна помощь с заказом?

8 800 333-19-98 Бесплатно по России

sales@prom-elec.com

+7 (958) 623-59-59 WhatsApp · Telegram · MAX

Дополнительная информация о модели · 1

Контакты →

Описание Форсунка Danfoss OD-S 1,25 USgal/h, 80° (030F8924)

Форсунка Danfoss OD-S 1,25 USgal/h, 80° (030F8924) — арт. 030F8924

Форсунка Danfoss OD-S 1,25 USgal/h, 80° (030F8924) (030F8924) — специализированный расходный элемент для масляных и дизельных горелок, обеспечивающий стабильную подачу топлива и равномерное распыление при промышленных и коммунальных применениях. Конусная форма сопла и фиксированный угол распыла 80º создают сплошной рисунок распыла, оптимизирующий образование факела и повышающий эффективность сгорания.

Ключевые характеристики

Модель: Danfoss OD 1.25/80º S
Артикул: 030F8924
Пропускная способность: 1.25 галлона/час (gph)
Угол распыла: 80º (сплошной рисунок)
Корпус: латунь (повышенная механическая прочность и стойкость к вибрациям)
Габариты: 1.6 × 1.6 × 3.2 см
Вес нетто: 0.03 кг
Серия: Danfoss OD S

Преимущества и эксплуатация

Форсунка обеспечивает стабильную пропускную способность 1.25 gph при рабочем давлении, характерном для типовых масляных горелок, что делает её пригодной для котельных установок, промышленных горелок малой и средней мощности, а также для отопительных агрегатов коммерческих зданий. Латунный корпус гарантирует долговечность и точность геометрии сопла при длительной эксплуатации. Сплошной рисунок распыла уменьшает вероятность образования неполноты сгорания и сажи, улучшает теплоотдачу и способствует стабильной работе горелки в широком диапазоне режимов.

Техническое описание и применение

Исполнение и назначение

Danfoss 030F8924 — форсунка исполнения OD-S с расходом 1,25 USgal/h и углом 80°.

Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.

Расшифровка символов

1,25 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.

Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.

Условия измерения расхода

Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.

Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.

Особенности и связанные детали

Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.

На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.

Место установки и монтаж

Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.

Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
