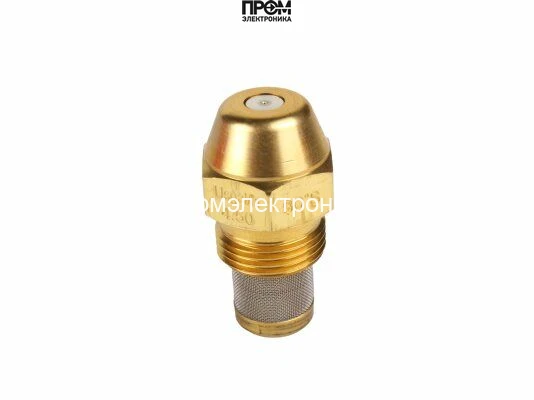

Форсунка Danfoss OD-S 4,50 USgal/h, 80° (030F8146)
Форсунка Danfoss OD-S: 4,50 USgal/h, 80°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 4,50 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- S (сплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 4,50 USgal/h, 80° (030F8146)
Форсунка Danfoss OD-S 4,50 USgal/h, 80° (030F8146) — арт. 030F8146
Форсунка Danfoss OD-S 4,50 USgal/h, 80° (030F8146) (арт. 030F8146) — высокотехнологичное решение для горелок высокого давления, разработанное для стабильной и эффективной подачи топлива в бытовых и коммерческих системах. Корпус из латуни обеспечивает долговечность и коррозионную стойкость при контакте с различными топливными составами, а профиль изделия оптимизирован для равномерного распыла.
Ключевые характеристики
- Тип: форсунка конусного типа с непрерывной струей
- Модель: Danfoss OD 4.50/80º S
- Артикул: 030F8146
- Угол распыла: 80° — равномерное распределение топлива по камере сгорания
- Фильтрация: встроенный фильтр 140 мкм из монель‑металла — высокая устойчивость к износу и коррозии
- Материал корпуса: латунь — прочность и надежность эксплуатации
- Соединение: резьбовое с ободом для ключа — упрощённый монтаж и замена
Назначение и области применения
Форсунка предназначена для использования в горелках высокого давления в следующих системах: отопительные котлы, промышленные и коммерческие теплогенераторы, печные и камерные горелки, установки поддержания технологического тепла. Модель обеспечивает стабильную производительность как в бытовых отопительных приборах, так и в коммерческих системах с повышенными требованиями к надежности подачи топлива.
Преимущества модели
- Стабильная непрерывная струя и оптимальный угол распыла 80° для эффективного сгорания и равномерного распределения топлива.
- Фильтр 140 мкм из монеля снижает риск засорения и поддерживает пропускную способность в агрессивных условиях эксплуатации.
- Латунный корпус сочетает механическую прочность и стойкость к коррозии при контакте с различными видами топлива.
- Удобство монтажа благодаря резьбовому соединению и ободу для ключа — быстрый демонтаж и обслуживание.
Форсунка Danfoss OD-S 4,50 USgal/h, 80° (030F8146) (арт. 030F8146) обеспечивает надежную и эффективную работу систем с высокими требованиями к подаче топлива и долговечности узлов горелки.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F8146 — форсунка исполнения OD-S с расходом 4,50 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
4,50 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 4,50 USgal/h, 80° (030F8146)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 4,50 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
